zapnuto/vypnuto), připojte tlačítkům jenom páry
E1 E2.
b Každý čtyř párů vodičů představuje jednu stranu kolébkového spínače.
b Ovládá přijímače UNICA AirLink, jako jsou univerzální
přijímací relé, kombinované moduly nebo mobilní zásuvky.
b Nikdy neinstalujte univerzální vysílač zapuštěné krabici tam, kde jsou kabely 230 V.
b Kovové povrchy blízkosti vysílače mohou ovlivnit vysílání.
v Tlačítka připojená páru budou použita pro vypnutí (nebo ztlumení dlouhým stiskem
pro stmívač).
b bez kabelů
b Délka kabelů: 270 mm.
Propojení
b Je-li potřebná pouze jedna funkce (např.vypinac.
40
12
anténa
Vstup E4: modré bílo-modré kabely, vstup E3: hnědé bílo-hnědé kabely,
vstup E2: zelené bílo-zelené kabely, vstup E1: červené bílo-červené kabely. Je-li možné, vyhněte se
instalaci zapuštěného vysílače kovové krabici.
b Pokud jsou potřeba dvě funkce, připojte dvěma tlačítkům také E4.
Technické údaje
b Čtyři bezdrátové kanály pro programování jednoduchém
režimu nebo režimu «Scénář»
b Dosah přenosu: 100 exteriéru obvykle 10–50 m
v interiéru závislosti konstrukčních materiálech)
b Baterie: lithiová baterie typ CR2032 (dodává jedna
baterie).
b Doba životnosti baterie: závisí míře používání, obvykle
mezi lety, přibližně 000 operací při °C).cz
151
UNICA
UNICA
Technické
informace

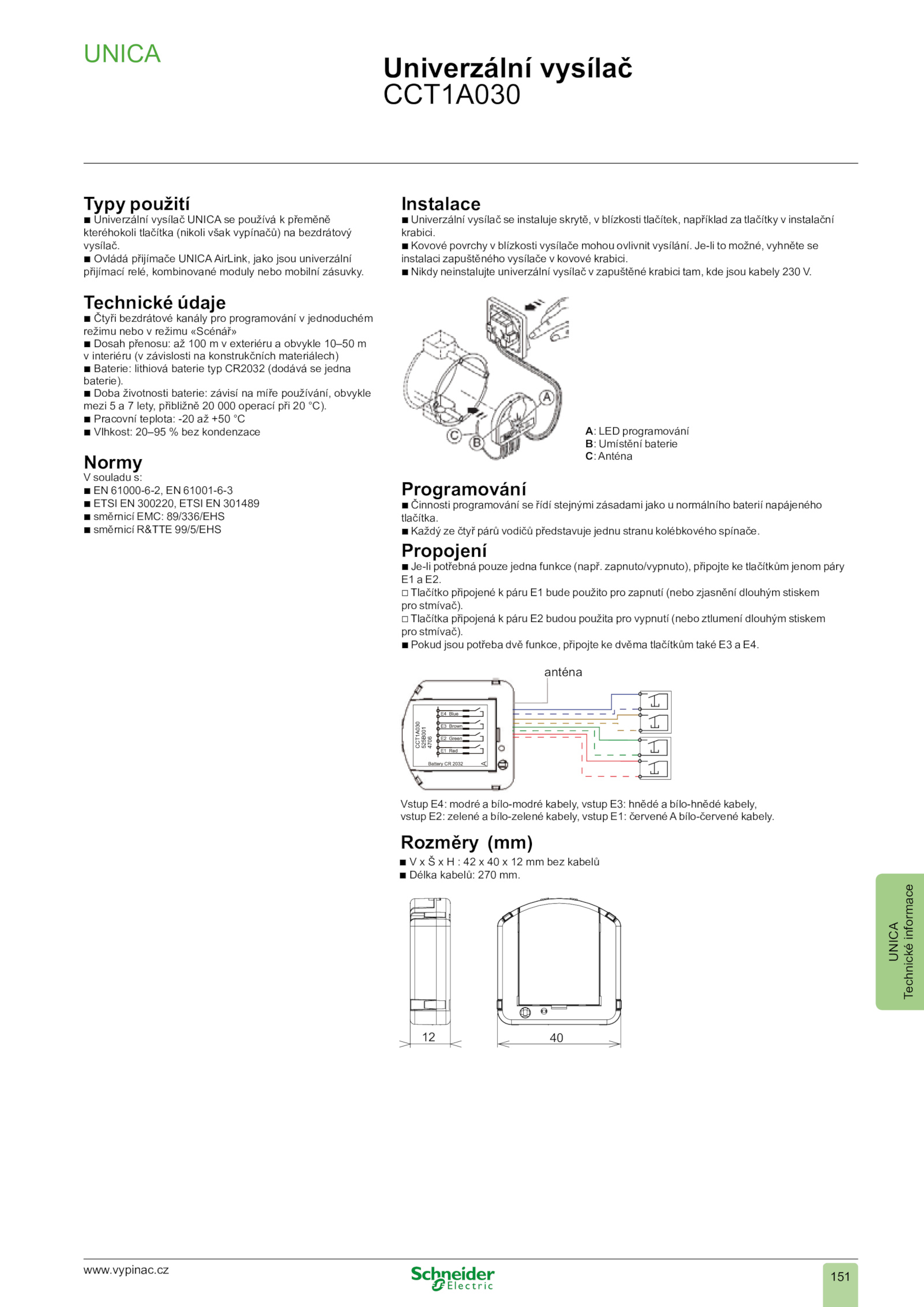

Univerzální vysílač
CCT1A030
Typy použití
b Univerzální vysílač UNICA používá přeměně
kteréhokoli tlačítka (nikoli však vypínačů) bezdrátový
vysílač.www.
v Tlačítko připojené páru bude použito pro zapnutí (nebo zjasnění dlouhým stiskem
pro stmívač).
A: LED programování
B: Umístění baterie
C: Anténa
.
b Pracovní teplota: -20 +50 °C
b Vlhkost: 20–95 bez kondenzace
Normy
V souladu s:
b 61000-6-2, 61001-6-3
b ETSI 300220, ETSI 301489
b směrnicí EMC: 89/336/EHS
b směrnicí R&TTE 99/5/EHS
Instalace
b Univerzální vysílač instaluje skrytě, blízkosti tlačítek, například tlačítky instalační
krabici.
Rozměry (mm)
Programování
b Činnosti programování řídí stejnými zásadami jako normálního baterií napájeného
tlačítka
