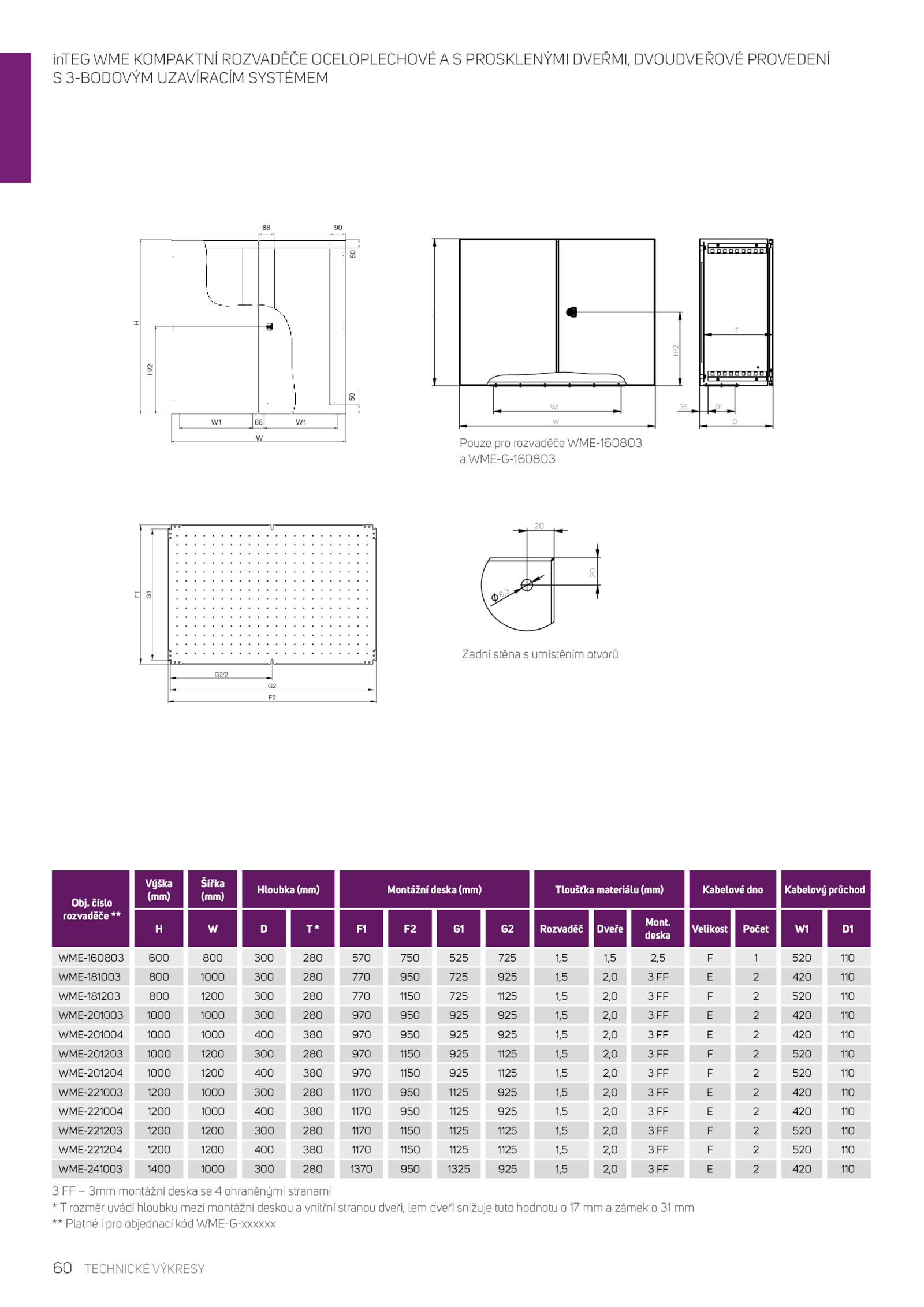

číslo rozvaděče ** Výška (mm) Šířka (mm) Hloubka (mm) Montážní deska (mm) Tloušťka materiálu (mm) Kabelové dno Kabelový průchod H Rozvaděč Dveře Mont.TECHNICKÉ VÝKRESY 50 5 125 125 H W W1 D T D1 35 H W H/2 W1 D T D1 35 F1 G1 G1 F1 Obj. deska Velikost Počet D1 WME-160803 600 800 300 280 570 750 525 725 1,5 1,5 2,5 520 110 WME-181003 800 1000 300 280 770 950 725 925 1,5 2,0 420 110 WME-181203 800 1200 300 280 770 1150 725 1125 1,5 2,0 520 110 WME-201003 1000 1000 300 280 970 950 925 925 1,5 2,0 420 110 WME-201004 1000 1000 400 380 970 950 925 925 1,5 2,0 420 110 WME-201203 1000 1200 300 280 970 1150 925 1125 1,5 2,0 520 110 WME-201204 1000 1200 400 380 970 1150 925 1125 1,5 2,0 520 110 WME-221003 1200 1000 300 280 1170 950 1125 925 1,5 2,0 420 110 WME-221004 1200 1000 400 380 1170 950 1125 925 1,5 2,0 420 110 WME-221203 1200 1200 300 280 1170 1150 1125 1125 1,5 2,0 520 110 WME-221204 1200 1200 400 380 1170 1150 1125 1125 1,5 2,0 520 110 WME-241003 1400 1000 300 280 1370 950 1325 925 1,5 2,0 420 110 3 3mm montážní deska ohraněnými stranami * rozměr uvádí hloubku mezi montážní deskou vnitřní stranou dveří, lem dveří snižuje tuto hodnotu zámek mm ** Platné pro objednací kód WME-G-xxxxxx 20 20 8,3 Zadní stěna umístěním otvorů Pouze pro rozvaděče WME-160803 a WME-G-160803 F2 F1 G2 G2/2 G1 inTEG WME KOMPAKTNÍ ROZVADĚČE OCELOPLECHOVÉ PROSKLENÝMI DVEŘMI, DVOUDVEŘOVÉ PROVEDENÍ S 3-BODOVÝM UZAVÍRACÍM SYSTÉMEM H/2 W W1 W1 66 H D1 D 35 G2 F2 F1 G1 20 20 8,3 T
