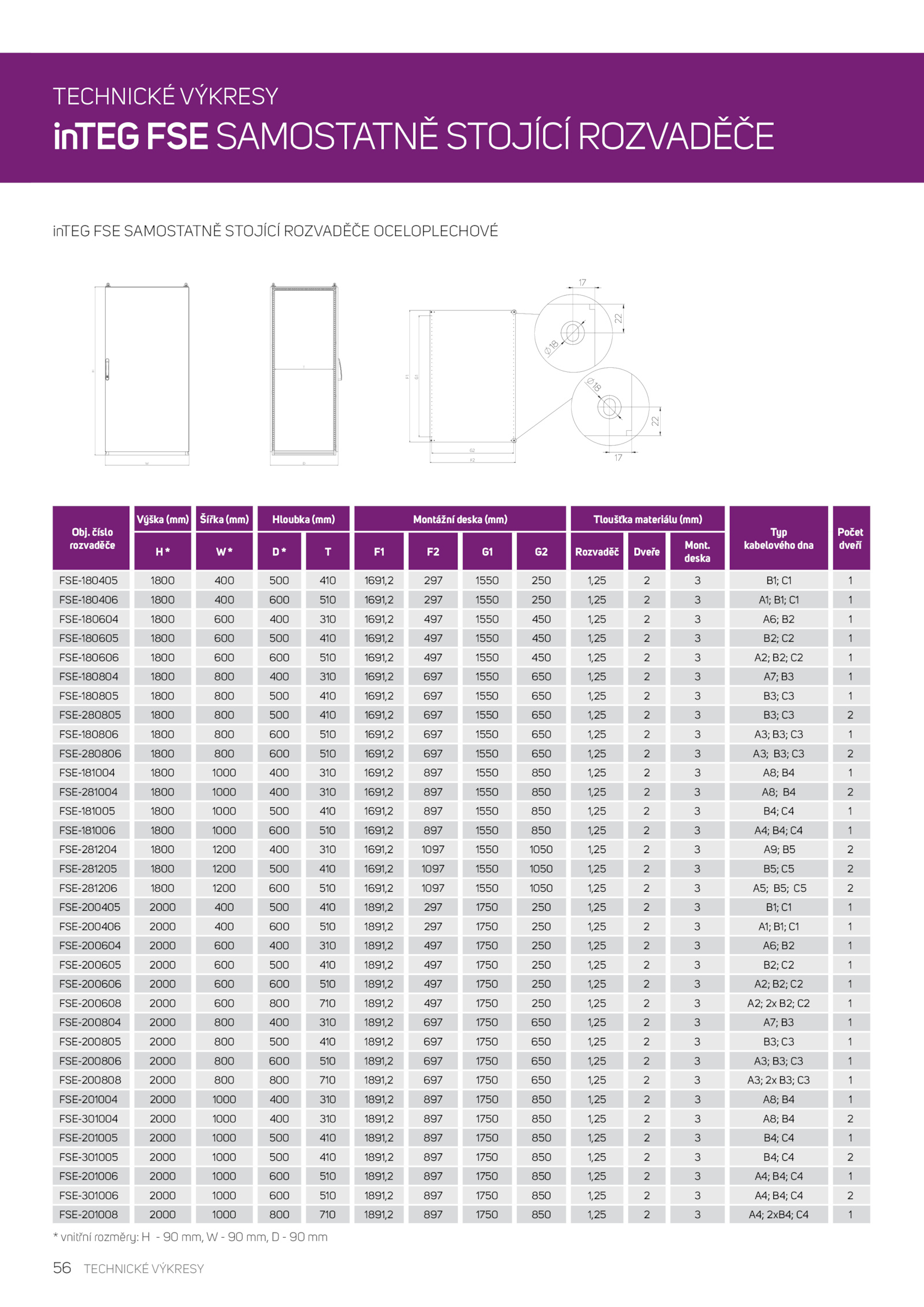

TECHNICKÉ VÝKRESY
Obj.
deska
FSE-180405 1800 400 500 410 1691,2 297 1550 250 1,25 B1; 1
FSE-180406 1800 400 600 510 1691,2 297 1550 250 1,25 A1; B1; 1
FSE-180604 1800 600 400 310 1691,2 497 1550 450 1,25 A6; 1
FSE-180605 1800 600 500 410 1691,2 497 1550 450 1,25 B2; 1
FSE-180606 1800 600 600 510 1691,2 497 1550 450 1,25 A2; B2; 1
FSE-180804 1800 800 400 310 1691,2 697 1550 650 1,25 A7; 1
FSE-180805 1800 800 500 410 1691,2 697 1550 650 1,25 B3; 1
FSE-280805 1800 800 500 410 1691,2 697 1550 650 1,25 B3; 2
FSE-180806 1800 800 600 510 1691,2 697 1550 650 1,25 A3; B3; 1
FSE-280806 1800 800 600 510 1691,2 697 1550 650 1,25 A3; B3; 2
FSE-181004 1800 1000 400 310 1691,2 897 1550 850 1,25 A8; 1
FSE-281004 1800 1000 400 310 1691,2 897 1550 850 1,25 A8; 2
FSE-181005 1800 1000 500 410 1691,2 897 1550 850 1,25 B4; 1
FSE-181006 1800 1000 600 510 1691,2 897 1550 850 1,25 A4; B4; 1
FSE-281204 1800 1200 400 310 1691,2 1097 1550 1050 1,25 A9; 2
FSE-281205 1800 1200 500 410 1691,2 1097 1550 1050 1,25 B5; 2
FSE-281206 1800 1200 600 510 1691,2 1097 1550 1050 1,25 A5; B5; 2
FSE-200405 2000 400 500 410 1891,2 297 1750 250 1,25 B1; 1
FSE-200406 2000 400 600 510 1891,2 297 1750 250 1,25 A1; B1; 1
FSE-200604 2000 600 400 310 1891,2 497 1750 250 1,25 A6; 1
FSE-200605 2000 600 500 410 1891,2 497 1750 250 1,25 B2; 1
FSE-200606 2000 600 600 510 1891,2 497 1750 250 1,25 A2; B2; 1
FSE-200608 2000 600 800 710 1891,2 497 1750 250 1,25 A2; B2; 1
FSE-200804 2000 800 400 310 1891,2 697 1750 650 1,25 A7; 1
FSE-200805 2000 800 500 410 1891,2 697 1750 650 1,25 B3; 1
FSE-200806 2000 800 600 510 1891,2 697 1750 650 1,25 A3; B3; 1
FSE-200808 2000 800 800 710 1891,2 697 1750 650 1,25 A3; B3; 1
FSE-201004 2000 1000 400 310 1891,2 897 1750 850 1,25 A8; 1
FSE-301004 2000 1000 400 310 1891,2 897 1750 850 1,25 A8; 2
FSE-201005 2000 1000 500 410 1891,2 897 1750 850 1,25 B4; 1
FSE-301005 2000 1000 500 410 1891,2 897 1750 850 1,25 B4; 2
FSE-201006 2000 1000 600 510 1891,2 897 1750 850 1,25 A4; B4; 1
FSE-301006 2000 1000 600 510 1891,2 897 1750 850 1,25 A4; B4; 2
FSE-201008 2000 1000 800 710 1891,2 897 1750 850 1,25 A4; 2xB4; 1
* vnitřní rozměry: mm, mm, mm
H
W D
T
H
W D
T
F1
G2
F2
G1
1
8
22
17
1
8
22
17
inTEG FSE SAMOSTATNĚ STOJÍCÍ ROZVADĚČE OCELOPLECHOVÉ
TECHNICKÉ VÝKRESY
inTEG FSE SAMOSTATNĚ STOJÍCÍ ROZVADĚČE
. číslo
rozvaděče
Výška (mm) Šířka (mm) Hloubka (mm) Montážní deska (mm) Tloušťka materiálu (mm)
Typ
kabelového dna
Počet
dveří
H Rozvaděč Dveře
Mont
