Poznámky redaktora
• Perforované montážní lišty dveřích
od výšky rozvaděče 500 mm
• Perforované montážní lišty bočnicích
od hloubky rozvaděče 250 mm
• Montážní deska značeným rastrem
50×50 mm
• Příslušenství pro montáž stěnu
• Čistý design, bez kabelového dna
• Výřezy otvorů pro instalaci Conteg
modifikačním centru
Detailní technické informace naleznete
na straně 63–64
BARVA: RAL 7035
. Dveře jsou opatřeny
polyuretanovým pěnovým těsněním celém
obvodu otočným zámkem nebo tříbodovým
uzavíracím systémem výšky 1000 mm.inTEG WME KOMPAKTNÍ ROZVADĚČE
H
Š
V
Š2
V1
H
Š
V
Š2
V1
KOMPAKTNÍ ROZVADĚČ, JEDNODVEŘOVÝ, VÝŠKA 300 mm
Rozvaděč
V (mm) 300 300 300 300 300
Š (mm) 200 300 300 400 400
H (mm) 155 155 210 155 210
Montážní
deska
V1 (mm) 270 270 270 270 270
Š2 (mm) 150 250 250 350 350
Tloušťka
materiálu
(mm)
Tělo rozvaděče 1,25 1,25 1,25 1,25 1,25
Dveře 1,5 1,5 1,5 1,5 1,5
Montážní deska 2
Počet
Panty 2
Otočné zámky 1
Svorníky 4
Hmotnost (kg) 3,9 5,5 6,1 6,9 7,7
Objednací číslo WME-O-030215 WME-O-030315 WME-O-030321 WME-O-030415 WME-O-030421
PŘÍSLUŠENSTVÍ
Střecha proti dešti ID-W-R2015 ID-W-R3015 ID-W-R3020 ID-W-R4015 ID-W-R4020
Držák pro montáž sloup sada ID-W-MP2 ID-W-MP3 ID-W-MP3 ID-W-MP4 ID-W-MP4

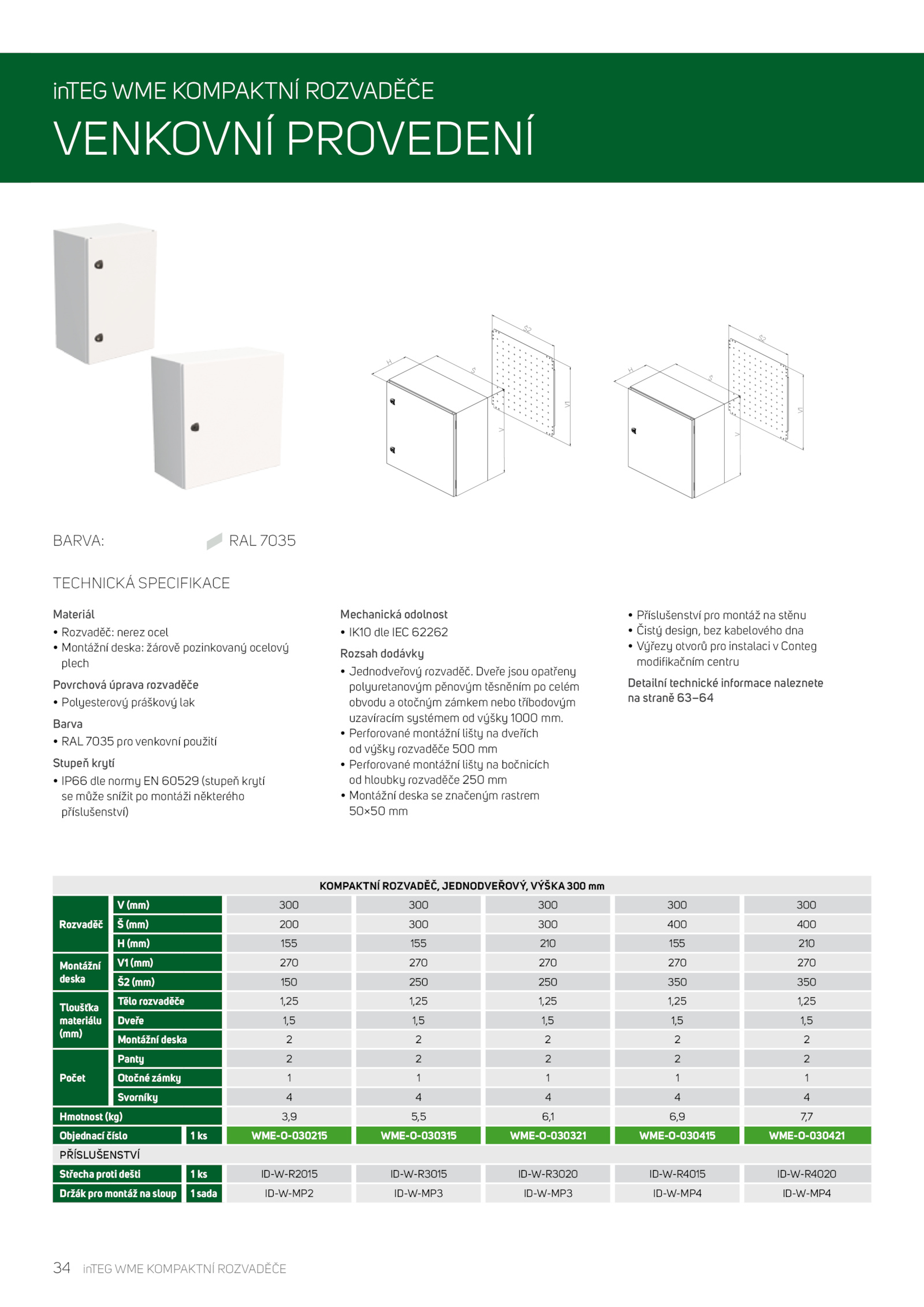

inTEG WME KOMPAKTNÍ ROZVADĚČE
VENKOVNÍ PROVEDENÍ
TECHNICKÁ SPECIFIKACE
Materiál
• Rozvaděč: nerez ocel
• Montážní deska: žárově pozinkovaný ocelový
plech
Povrchová úprava rozvaděče
• Polyesterový práškový lak
Barva
• RAL 7035 pro venkovní použití
Stupeň krytí
• IP66 dle normy 60529 (stupeň krytí
se může snížit montáži některého
příslušenství)
Mechanická odolnost
• IK10 dle IEC 62262
Rozsah dodávky
• Jednodveřový rozvaděč
