deska 2
Počet
Panty 2
Otočné zámky 1
Svorníky 4
Kabelové
dno
Velikost D
Počet 1
Hmotnost (kg) 3,9 4,7 5,5 6,1 6,9 7,7
Objednací číslo WME-030215 WME-032515 WME-030315 WME-030321 WME-030415 WME-030421
VARIANTA PROSKLENÝMI DVEŘMI
Objednací číslo WME-G-032515 WME-G-030315 WME-G-030321 WME-G-030415 WME-G-030421
BARVA: RAL 7035
. Dveře jsou
opatřeny polyuretanovým pěnovým těsněním
po celém obvodu otočným zámkem nebo
tříbodovým uzavíracím systémem
• Kabelové dno/dna
• Perforované montážní lišty dveřích
od výšky rozvaděče 500 mm
• Perforované montážní lišty bočnicích
od hloubky rozvaděče 250 mm
• Montážní deska značeným rastrem
50×50 mm
• Příslušenství pro montáž stěnu
Detailní technické informace naleznete
na straně 58–60
KOMPAKTNÍ ROZVADĚČ, JEDNODVEŘOVÝ, VÝŠKA 300 mm
Rozvaděč
V (mm) 300 300 300 300 300 300
Š (mm) 200 250 300 300 400 400
H (mm) 155 155 155 210 155 210
Montážní
deska
V1 (mm) 270 270 270 270 270 270
Š2 (mm) 150 200 250 250 350 350
Tloušťka
materiálu
(mm)
Tělo rozvaděče 1,25 1,25 1,25 1,25 1,25 1,25
Dveře 1,5 1,5 1,5 1,5 1,5 1,5
Mont.inTEG WME KOMPAKTNÍ ROZVADĚČE 25
H
Š
V
Š2
V1
H
Š
V
Š2
V1
H
Š
V
Š2
V1

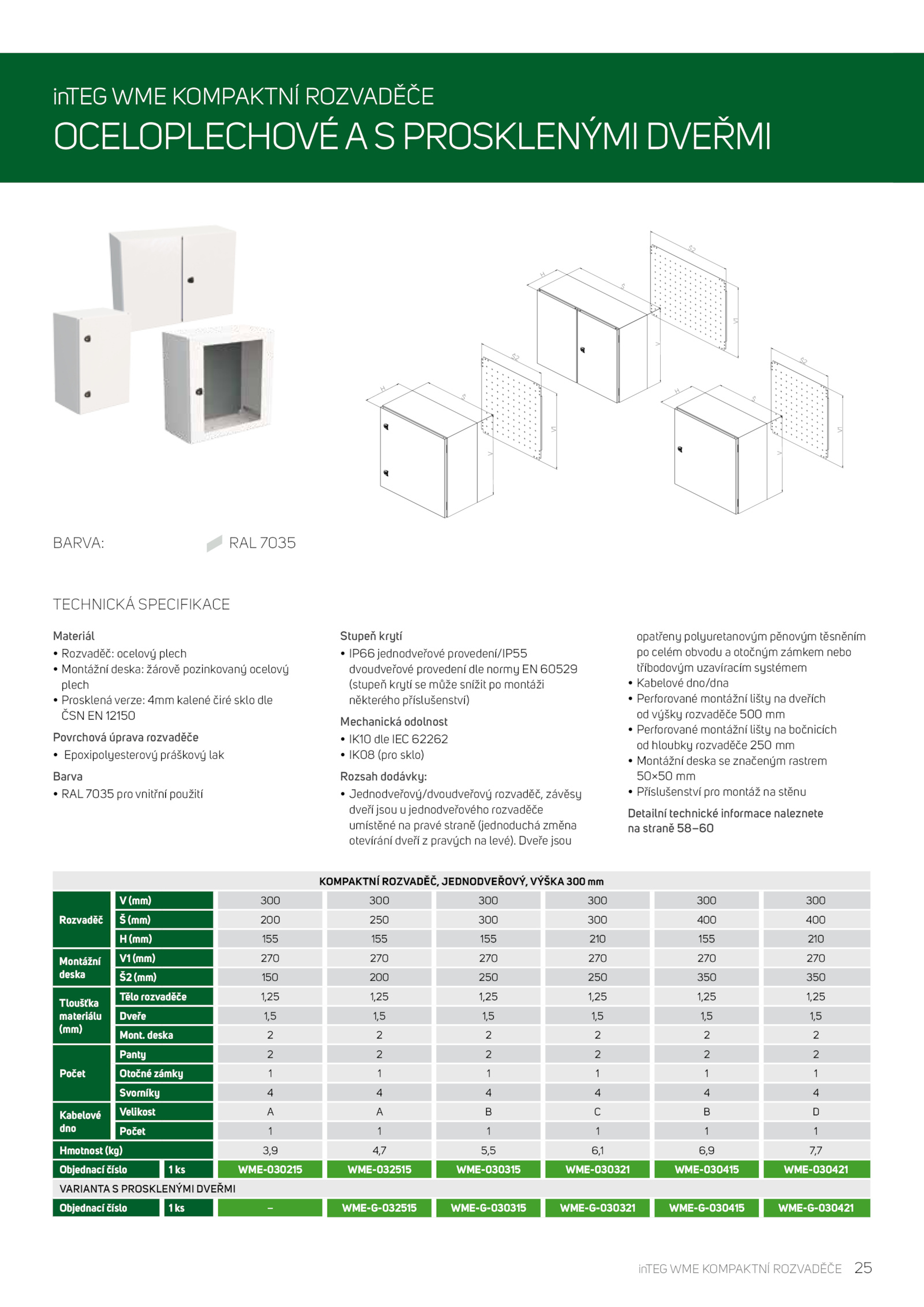

inTEG WME KOMPAKTNÍ ROZVADĚČE
OCELOPLECHOVÉ PROSKLENÝMI DVEŘMI
TECHNICKÁ SPECIFIKACE
Materiál
• Rozvaděč: ocelový plech
• Montážní deska: žárově pozinkovaný ocelový
plech
• Prosklená verze: 4mm kalené čiré sklo dle
ČSN 12150
Povrchová úprava rozvaděče
• Epoxipolyesterový práškový lak
Barva
• RAL 7035 pro vnitřní použití
Stupeň krytí
• IP66 jednodveřové provedení/IP55
dvoudveřové provedení dle normy 60529
(stupeň krytí může snížit montáži
některého příslušenství)
Mechanická odolnost
• IK10 dle IEC 62262
• IK08 (pro sklo)
Rozsah dodávky:
• Jednodveřový/dvoudveřový rozvaděč, závěsy
dveří jsou jednodveřového rozvaděče
umístěné pravé straně (jednoduchá změna
otevírání dveří pravých levé)
