Pro objednání rozvaděče bez montážní desky použijte objednací číslo FSE-xxxxxx-01

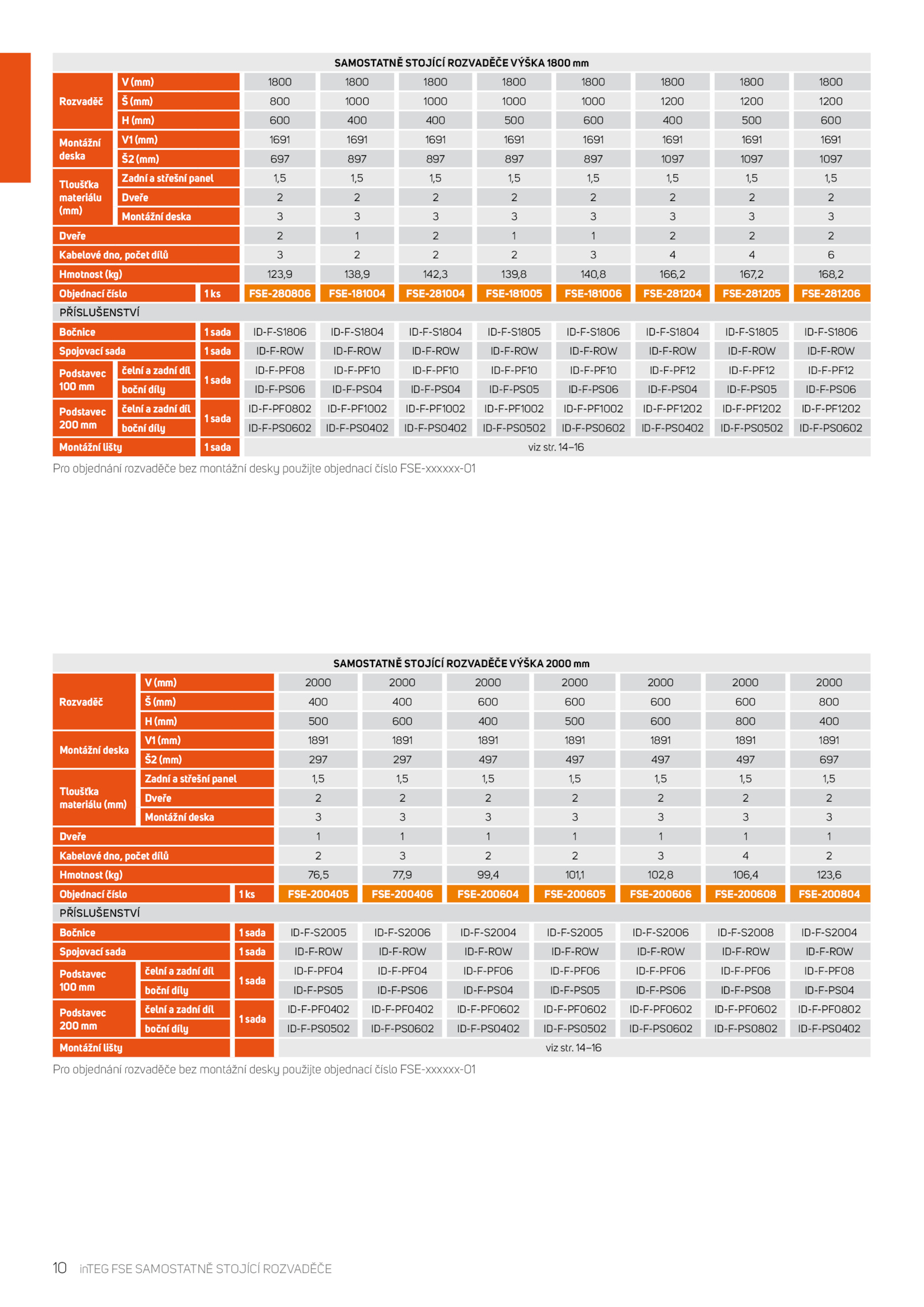

.inTEG FSE SAMOSTATNĚ STOJÍCÍ ROZVADĚČE
SAMOSTATNĚ STOJÍCÍ ROZVADĚČE VÝŠKA 2000 mm
Rozvaděč
V (mm) 2000 2000 2000 2000 2000 2000 2000
Š (mm) 400 400 600 600 600 600 800
H (mm) 500 600 400 500 600 800 400
Montážní deska
V1 (mm) 1891 1891 1891 1891 1891 1891 1891
Š2 (mm) 297 297 497 497 497 497 697
Tloušťka
materiálu (mm)
Zadní střešní panel 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Dveře 2
Montážní deska 3
Dveře 1
Kabelové dno, počet dílů 2
Hmotnost (kg) 76,5 77,9 99,4 101,1 102,8 106,4 123,6
Objednací číslo FSE-200405 FSE-200406 FSE-200604 FSE-200605 FSE-200606 FSE-200608 FSE-200804
PŘÍSLUŠENSTVÍ
Bočnice sada ID-F-S2005 ID-F-S2006 ID-F-S2004 ID-F-S2005 ID-F-S2006 ID-F-S2008 ID-F-S2004
Spojovací sada sada ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW
Podstavec
100 mm
čelní zadní díl
1 sada
ID-F-PF04 ID-F-PF04 ID-F-PF06 ID-F-PF06 ID-F-PF06 ID-F-PF06 ID-F-PF08
boční díly ID-F-PS05 ID-F-PS06 ID-F-PS04 ID-F-PS05 ID-F-PS06 ID-F-PS08 ID-F-PS04
Podstavec
200 mm
čelní zadní díl
1 sada
ID-F-PF0402 ID-F-PF0402 ID-F-PF0602 ID-F-PF0602 ID-F-PF0602 ID-F-PF0602 ID-F-PF0802
boční díly ID-F-PS0502 ID-F-PS0602 ID-F-PS0402 ID-F-PS0502 ID-F-PS0602 ID-F-PS0802 ID-F-PS0402
Montážní lišty viz str. 14–16
Pro objednání rozvaděče bez montážní desky použijte objednací číslo FSE-xxxxxx-01
SAMOSTATNĚ STOJÍCÍ ROZVADĚČE VÝŠKA 1800 mm
Rozvaděč
V (mm) 1800 1800 1800 1800 1800 1800 1800 1800
Š (mm) 800 1000 1000 1000 1000 1200 1200 1200
H (mm) 600 400 400 500 600 400 500 600
Montážní
deska
V1 (mm) 1691 1691 1691 1691 1691 1691 1691 1691
Š2 (mm) 697 897 897 897 897 1097 1097 1097
Tloušťka
materiálu
(mm)
Zadní střešní panel 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5
Dveře 2
Montážní deska 3
Dveře 2
Kabelové dno, počet dílů 6
Hmotnost (kg) 123,9 138,9 142,3 139,8 140,8 166,2 167,2 168,2
Objednací číslo FSE-280806 FSE-181004 FSE-281004 FSE-181005 FSE-181006 FSE-281204 FSE-281205 FSE-281206
PŘÍSLUŠENSTVÍ
Bočnice sada ID-F-S1806 ID-F-S1804 ID-F-S1804 ID-F-S1805 ID-F-S1806 ID-F-S1804 ID-F-S1805 ID-F-S1806
Spojovací sada sada ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW ID-F-ROW
Podstavec
100 mm
čelní zadní díl
1 sada
ID-F-PF08 ID-F-PF10 ID-F-PF10 ID-F-PF10 ID-F-PF10 ID-F-PF12 ID-F-PF12 ID-F-PF12
boční díly ID-F-PS06 ID-F-PS04 ID-F-PS04 ID-F-PS05 ID-F-PS06 ID-F-PS04 ID-F-PS05 ID-F-PS06
Podstavec
200 mm
čelní zadní díl
1 sada
ID-F-PF0802 ID-F-PF1002 ID-F-PF1002 ID-F-PF1002 ID-F-PF1002 ID-F-PF1202 ID-F-PF1202 ID-F-PF1202
boční díly ID-F-PS0602 ID-F-PS0402 ID-F-PS0402 ID-F-PS0502 ID-F-PS0602 ID-F-PS0402 ID-F-PS0502 ID-F-PS0602
Montážní lišty sada viz str
