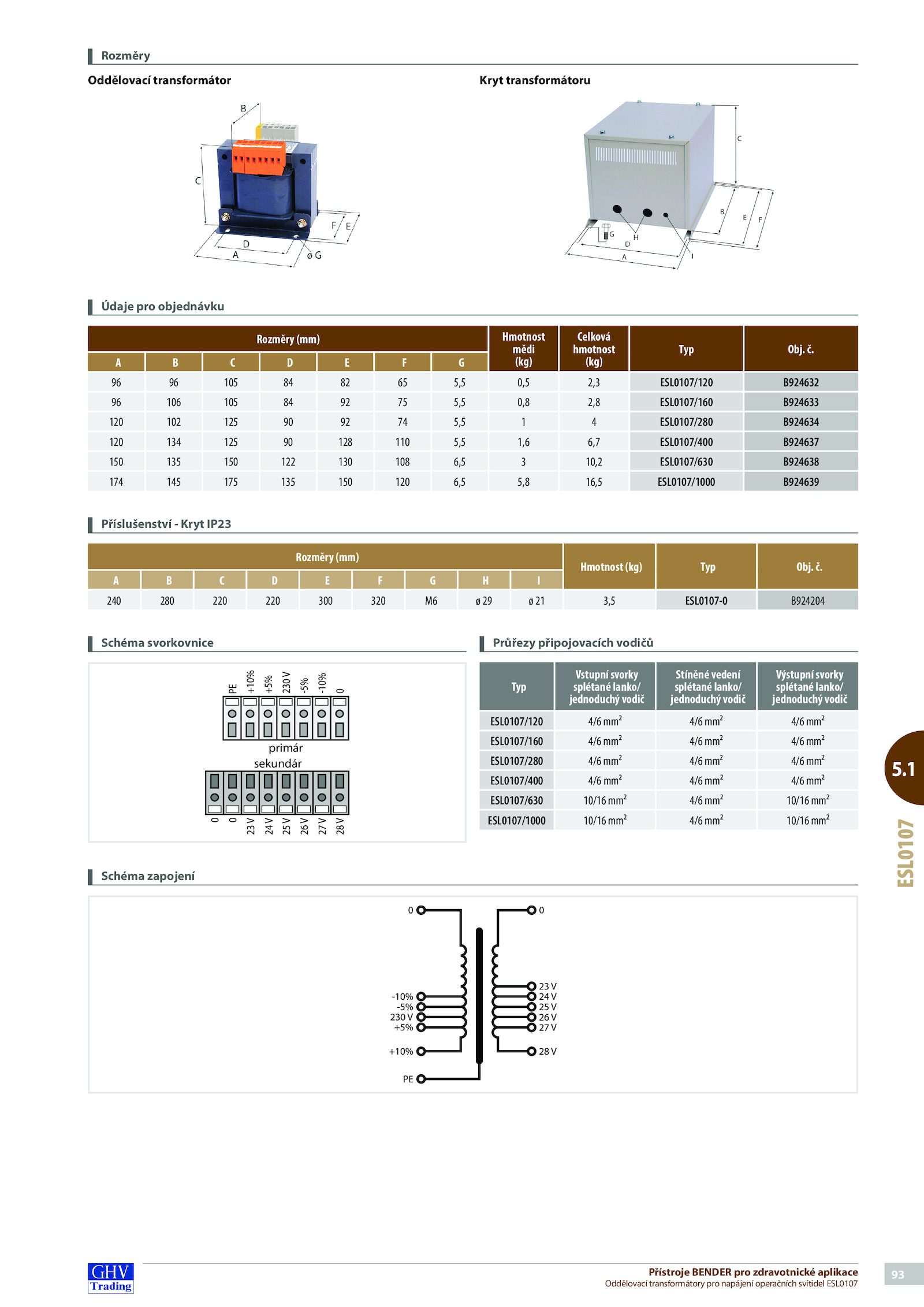

Přístroje BENDER pro zdravotnické aplikace
Oddělovací transformátory pro napájení operačních svítidel ESL0107
5. č.
A I
240 280 220 220 300 320 3,5 ESL0107-0 B924204
Údaje pro objednávku
Příslušenství Kryt IP23
primár
sekundár
.1
ESL0107
Rozměry
Rozměry (mm) Hmotnost
mědi
(kg)
Celková
hmotnost
(kg)
Typ Obj.
A G
96 105 5,5 0,5 2,3 ESL0107/120 B924632
96 106 105 5,5 0,8 2,8 ESL0107/160 B924633
120 102 125 5,5 ESL0107/280 B924634
120 134 125 128 110 5,5 1,6 6,7 ESL0107/400 B924637
150 135 150 122 130 108 6,5 10,2 ESL0107/630 B924638
174 145 175 135 150 120 6,5 5,8 16,5 ESL0107/1000 B924639
Schéma svorkovnice Průřezy připojovacích vodičů
Typ
Vstupní svorky
splétané lanko/
jednoduchý vodič
Stíněné vedení
splétané lanko/
jednoduchý vodič
Výstupní svorky
splétané lanko/
jednoduchý vodič
ESL0107/120 4/6 mm² 4/6 mm² 4/6 mm²
ESL0107/160 4/6 mm² 4/6 mm² 4/6 mm²
ESL0107/280 4/6 mm² 4/6 mm² 4/6 mm²
ESL0107/400 4/6 mm² 4/6 mm² 4/6 mm²
ESL0107/630 10/16 mm² 4/6 mm² 10/16 mm²
ESL0107/1000 10/16 mm² 4/6 mm² 10/16 mm²
Schéma zapojení
Kryt transformátoru
Oddělovací transformátor
Rozměry (mm)
Hmotnost (kg) Typ Obj. č
