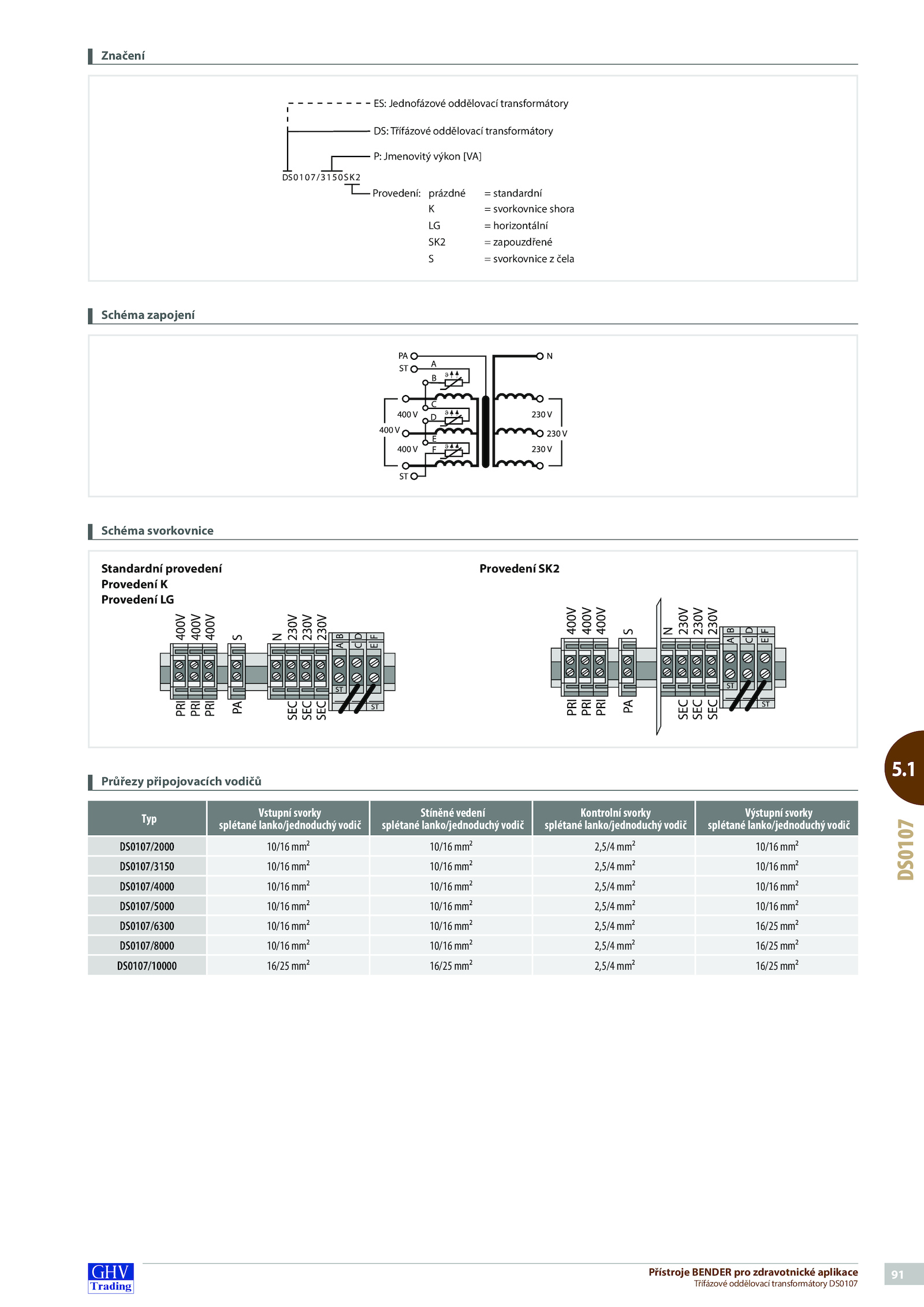

Přístroje BENDER pro zdravotnické aplikace
Třífázové oddělovací transformátory DS0107
5.1
DS0107
Schéma zapojení
Schéma svorkovnice
Průřezy připojovacích vodičů
Značení
Standardní provedení Provedení SK2
Provedení K
Provedení LG
Typ
Vstupní svorky
splétané lanko/jednoduchý vodič
Stíněné vedení
splétané lanko/jednoduchý vodič
Kontrolní svorky
splétané lanko/jednoduchý vodič
Výstupní svorky
splétané lanko/jednoduchý vodič
DS0107/2000 10/16 mm² 10/16 mm² 2,5/4 mm² 10/16 mm²
DS0107/3150 10/16 mm² 10/16 mm² 2,5/4 mm² 10/16 mm²
DS0107/4000 10/16 mm² 10/16 mm² 2,5/4 mm² 10/16 mm²
DS0107/5000 10/16 mm² 10/16 mm² 2,5/4 mm² 10/16 mm²
DS0107/6300 10/16 mm² 10/16 mm² 2,5/4 mm² 16/25 mm²
DS0107/8000 10/16 mm² 10/16 mm² 2,5/4 mm² 16/25 mm²
DS0107/10000 16/25 mm² 16/25 mm² 2,5/4 mm² 16/25 mm²
ES: Jednofázové oddělovací transformátory
DS: Třífázové oddělovací transformátory
P: Jmenovitý výkon [VA]
Provedení: prázdné standardní
svorkovnice shora
horizontální
SK2 zapouzdřené
svorkovnice čela
