Multifunkční signalizační panel TM800
TM800
Čelní deska
Tlačítkový modul
Tlačítkový modul
Tlačítkový modul
BMS
externí
BMS
interní
BMS
externí
BMS
interní
Připojení ostatních
zařízení
Skříň zdi
Síťový zdroj
Tlačítkový
modul

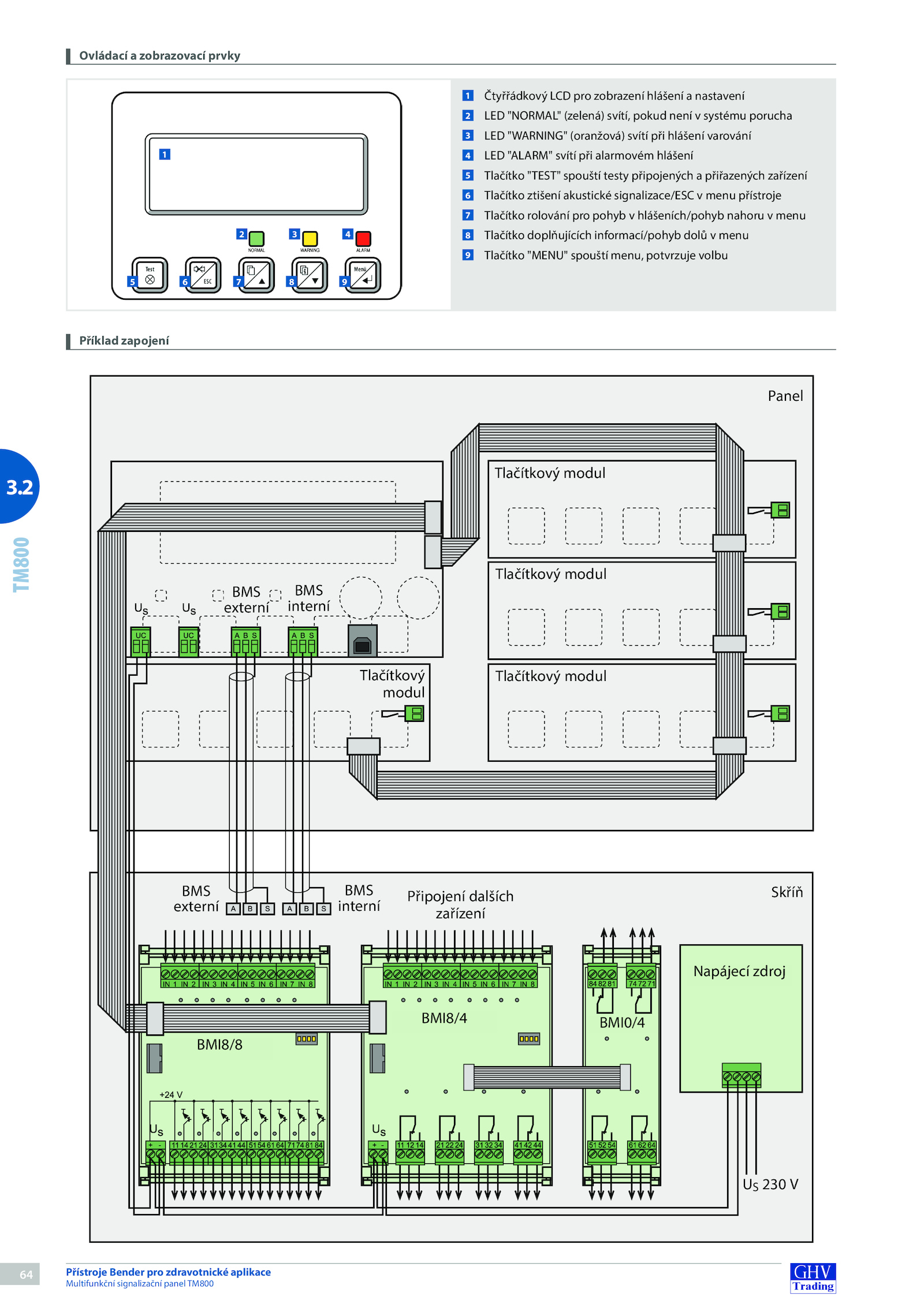

Ovládací zobrazovací prvky
5 9
1
Čtyřřádkový LCD pro zobrazení hlášení nastavení
2
LED "NORMAL" (zelená) svítí, pokud není systému porucha
3
LED "WARNING" (oranžová) svítí při hlášení varování
4
LED "ALARM" svítí při alarmovém hlášení
5
Tlačítko "TEST" spouští testy připojených přiřazených zařízení
6 Tlačítko ztišení akustické signalizace/ESC menu přístroje
7
Tlačítko rolování pro pohyb hlášeních/pohyb nahoru menu
8
Tlačítko doplňujících informací/pohyb dolů menu
9
Tlačítko "MENU" spouští menu, potvrzuje volbu
2 4
1
Příklad zapojení
Panel
Skříň
Tlačítkový modul
Tlačítkový modul
Tlačítkový modul
Tlačítkový
modul
BMS
interní
BMS
interní
BMS
externí
BMS
externí
Připojení dalších
zařízení
US 230 V
Napájecí zdroj
BMI8/8
BMI8/4 BMI0/4
.3
