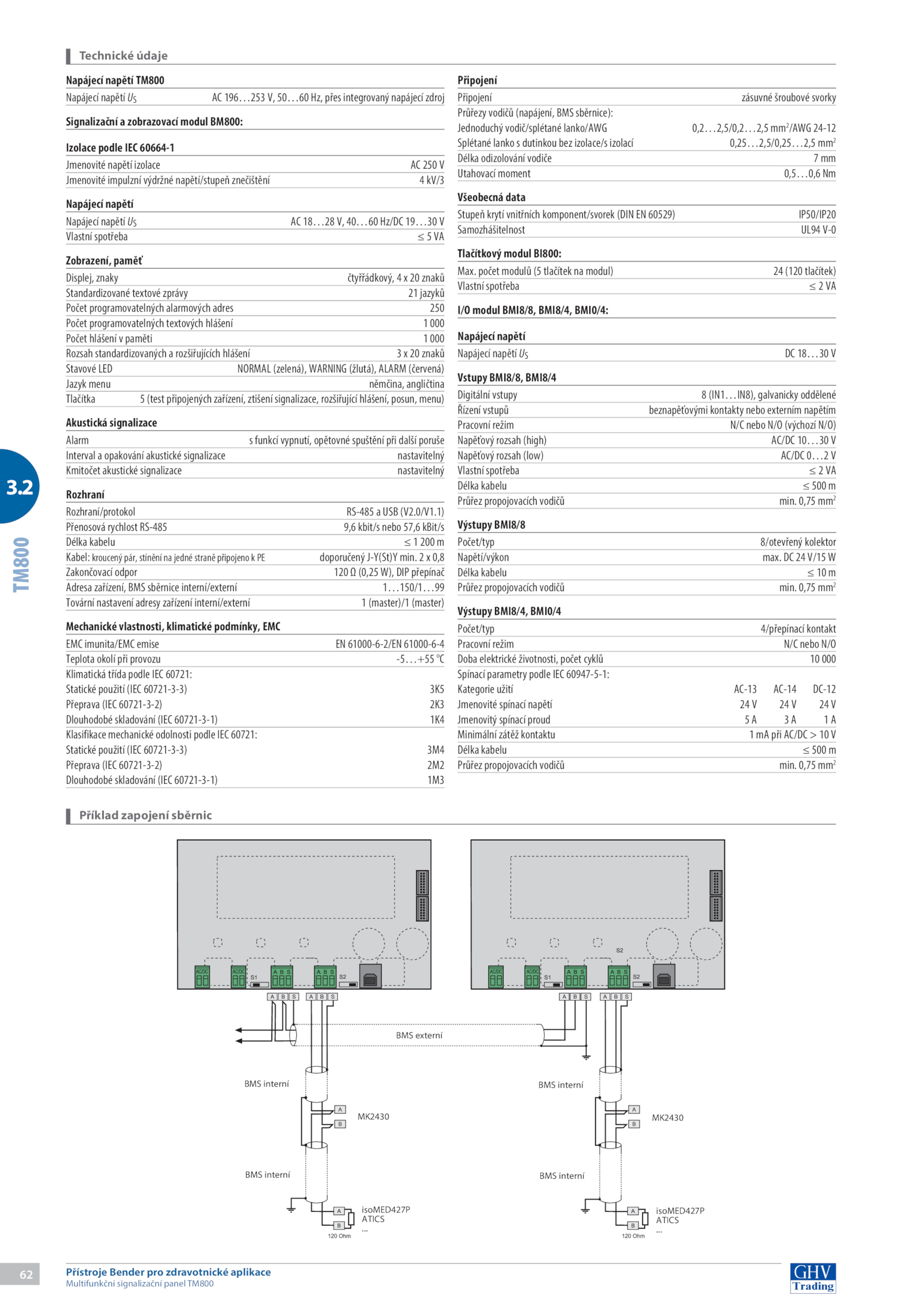

2 62 Přístroje Bender pro zdravotnické aplikace Multifunkční signalizační panel TM800 TM800 Technické údaje Napájecí napětí TM800 Napájecí napětí 196…253 50…60 Hz, přes integrovaný napájecí zdroj Signalizační zobrazovací modul BM800: Izolace podle IEC 60664-1 Jmenovité napětí izolace 250 V Jmenovité impulzní výdržné napětí/stupeň znečištění kV/3 Napájecí napětí Napájecí napětí 18…28 40…60 Hz/DC 19…30 V Vlastní spotřeba VA Zobrazení, paměť Displej, znaky čtyřřádkový, znaků Standardizované textové zprávy jazyků Počet programovatelných alarmových adres 250 Počet programovatelných textových hlášení 000 Počet hlášení paměti 000 Rozsah standardizovaných rozšiřujících hlášení znaků Stavové LED NORMAL (zelená), WARNING (žlutá), ALARM (červená) Jazyk menu němčina, angličtina Tlačítka (test připojených zařízení, ztišení signalizace, rozšiřující hlášení, posun, menu) Akustická signalizace Alarm funkcí vypnutí, opětovné spuštění při další poruše Interval opakování akustické signalizace nastavitelný Kmitočet akustické signalizace nastavitelný Rozhraní Rozhraní/protokol RS-485 USB (V2.1) Přenosová rychlost RS-485 9,6 kbit/s nebo 57,6 kBit/s Délka kabelu 200 m Kabel: kroucený pár, stínění jedné straně připojeno doporučený J-Y(St)Y min.3. 0,75 mm2 Výstupy BMI8/4, BMI0/4 Počet/typ 4/přepínací kontakt Pracovní režim N/C nebo N/O Doba elektrické životnosti, počet cyklů 000 Spínací parametry podle IEC 60947-5-1: Kategorie užití AC-13 AC-14 DC-12 Jmenovité spínací napětí V Jmenovitý spínací proud A Minimální zátěž kontaktu při AC/DC V Délka kabelu 500 m Průřez propojovacích vodičů min.. V/15 W Délka kabelu m Průřez propojovacích vodičů min.. BMS externí BMS interní BMS interní Příklad zapojení sběrnic MK2430 isoMED427P ATICS .. 0,75 mm2 MK2430 isoMED427P ATICS .0/V1. BMS interní BMS interní . 0,75 mm2 Výstupy BMI8/8 Počet/typ 8/otevřený kolektor Napětí/výkon max.. 0,8 Zakončovací odpor 120 (0,25 W), DIP přepínač Adresa zařízení, BMS sběrnice interní/externí 1…150/1…99 Tovární nastavení adresy zařízení interní/externí (master)/1 (master) Mechanické vlastnosti, klimatické podmínky, EMC EMC imunita/EMC emise 61000-6-2/EN 61000-6-4 Teplota okolí při provozu -5…+55 °C Klimatická třída podle IEC 60721: Statické použití (IEC 60721-3-3) 3K5 Přeprava (IEC 60721-3-2) 2K3 Dlouhodobé skladování (IEC 60721-3-1) 1K4 Klasifikace mechanické odolnosti podle IEC 60721: Statické použití (IEC 60721-3-3) 3M4 Přeprava (IEC 60721-3-2) 2M2 Dlouhodobé skladování (IEC 60721-3-1) 1M3 Připojení Připojení zásuvné šroubové svorky Průřezy vodičů (napájení, BMS sběrnice): Jednoduchý vodič/splétané lanko/AWG 0,2…2,5/0,2…2,5 mm2 /AWG 24-12 Splétané lanko dutinkou bez izolace/s izolací 0,25…2,5/0,25…2,5 mm2 Délka odizolování vodiče mm Utahovací moment 0,5…0,6 Nm Všeobecná data Stupeň krytí vnitřních komponent/svorek (DIN 60529) IP50/IP20 Samozhášitelnost UL94 V-0 Tlačítkový modul BI800: Max. počet modulů tlačítek modul) (120 tlačítek) Vlastní spotřeba VA I/O modul BMI8/8, BMI8/4, BMI0/4: Napájecí napětí Napájecí napětí 18…30 V Vstupy BMI8/8, BMI8/4 Digitální vstupy (IN1…IN8), galvanicky oddělené Řízení vstupů beznapěťovými kontakty nebo externím napětím Pracovní režim N/C nebo N/O (výchozí N/O) Napěťový rozsah (high) AC/DC 10…30 V Napěťový rozsah (low) AC/DC 0…2 V Vlastní spotřeba VA Délka kabelu 500 m Průřez propojovacích vodičů min
