0 nebo vyšší
Heslo továrního nastavení aktivní
Délka kabelu při napájení 1/2/3 MK2430 AN450
0,28 mm² 160/40/-- m
0,5 mm² 250/70/-- m
0,75 mm² 400/100/-- m
1,5 mm² 800/210/10 m
2,5 mm² 300/360/20 m
Délka kabelu při napájení 1/2/3 MK2430 AN410
0,28 mm² 300/150/100 m
0,5 mm² 500/250/150 m
0,75 mm² 750/375/250 m
1,5 mm² 500/750/500 m
2,5 mm² 500/1 200/750 m
Barvy
Fólie RAL 7035 (light grey)/RAL 7040 (basalt grey)
Značení RAL 5005 (signal blue)
Přední rámeček RAL 7035 (light grey)
Spínací prvky (pouze MK2430…-11)
Počet jedno relé jedním přepínacím kontaktem
Funkce nastavitelná
Pracovní režim N/C nebo N/O režim (nastavitelný)
Doba elektrické životnosti, počet cyklů 000
Spínací parametry podle IEC 60947-5-1:
Kategorie užití AC-13 AC-14 DC-12
Jmenovité spínací napětí V
Jmenovitý spínací proud A
Minimální zátěž kontaktu při AC/DC V
Mechanické vlastnosti, klimatické podmínky, EMC
EMCimunita podle 61000-6-2
EMC emise podle 61000-6-3
Teplota okolí při provozu -5…+55 °C
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5 (bez orosení nebo jinovatky)
Přeprava (IEC 60721-3-2) 2K3
Dlouhodobé skladování (IEC 60721-3-1) 1K4
Klasifikace mechanické odolnosti podle IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Dlouhodobé skladování (IEC 60721-3-1) 1M3
Připojení
Připojení zásuvné šroubové svorky
Průřezy vodičů (napájení, BMS sběrnice):
Jednoduchý vodič/splétané lanko/AWG 0,2…2,5/0,2…2,5 mm2
/AWG 24-12
Splétané lanko dutinkou bez izolace/s izolací 0,25…2,5/0,25…2,5 mm2
Vícevodičové připojení (dva vodiče stejným průřezem):
Jednoduchý vodič/splétané lanko 0,2…1/0,2…1,5 mm2
Splétané lanko dutinkou bez izolace/s dvojitou dutinkou izolací 0,25…1/0,5…1,5 mm2
Průřezy vodičů (vstupy):
Jednoduchý vodič/splétané lanko/AWG 0,08…1,5/0,08…1,5 mm2
/AWG 28-16
Splétané lanko dutinkou bez izolace/s izolací 0,25…1,5/0,25…0,5 mm2
Vícevodičové připojení (dva vodiče stejným průřezem):
Jednoduchý vodič/splétané lanko 0,08…0,5/0,08…0,75 mm2
Splétané lanko dutinkou bez izolace/s dvojitou dutinkou izolací 0,25…0,34/0,5 mm2
Délka odizolování vodiče mm
Utahovací moment 0,5…0,6 Nm
Všeobecná data
Pracovní režim trvalý provoz
Montáž podle orientace displeje
Stupeň krytí vnitřních komponent (povrchová montáž)/svorek (DIN 60529) IP50 (IP54)/IP20
Samozhášitelnost UL94 V-0
Hmotnost:
MK2430-… 210 g
MK2430A-… 400.1)
RS-485:
Přenosová rychlost 9,6 kbit/s
Délka kabelu 200 m
Kabel: kroucený pár, stínění jedné straně připojeno doporučený J-Y(St)Y min.1), USB kabel A/M-B/M
Software TMK-SET 4.0/V1.0/V1. 0,8
Zakončovací odpor 120 (0,25 W), DIP přepínač
Adresa zařízení, BMS sběrnice 1…150
Tovární nastavení adresy zařízení (master)
Nastavení
Rozhraní RS-485 nebo USB (V2.3.2
55
Přístroje Bender pro zdravotnické aplikace
Kontrolní signalizační panel COMTRAXX® MK2430
COMTRAXX®
MK2430

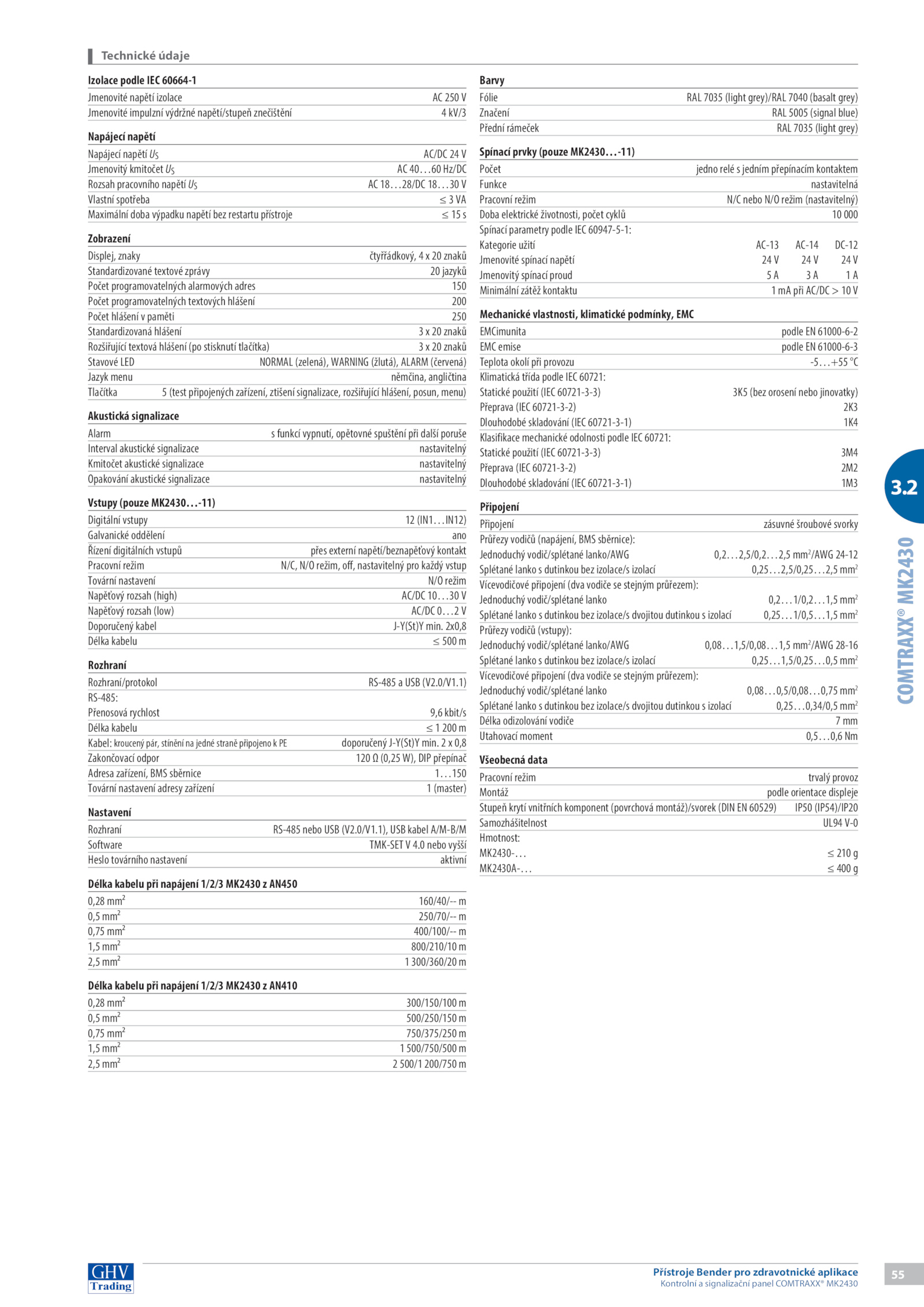

Technické údaje
Izolace podle IEC 60664-1
Jmenovité napětí izolace 250 V
Jmenovité impulzní výdržné napětí/stupeň znečištění kV/3
Napájecí napětí
Napájecí napětí AC/DC V
Jmenovitý kmitočet 40…60 Hz/DC
Rozsah pracovního napětí 18…28/DC 18…30 V
Vlastní spotřeba VA
Maximální doba výpadku napětí bez restartu přístroje s
Zobrazení
Displej, znaky čtyřřádkový, znaků
Standardizované textové zprávy jazyků
Počet programovatelných alarmových adres 150
Počet programovatelných textových hlášení 200
Počet hlášení paměti 250
Standardizovaná hlášení znaků
Rozšiřující textová hlášení (po stisknutí tlačítka) znaků
Stavové LED NORMAL (zelená), WARNING (žlutá), ALARM (červená)
Jazyk menu němčina, angličtina
Tlačítka (test připojených zařízení, ztišení signalizace, rozšiřující hlášení, posun, menu)
Akustická signalizace
Alarm funkcí vypnutí, opětovné spuštění při další poruše
Interval akustické signalizace nastavitelný
Kmitočet akustické signalizace nastavitelný
Opakování akustické signalizace nastavitelný
Vstupy (pouze MK2430…-11)
Digitální vstupy (IN1…IN12)
Galvanické oddělení ano
Řízení digitálních vstupů přes externí napětí/beznapěťový kontakt
Pracovní režim N/C, N/O režim, off, nastavitelný pro každý vstup
Tovární nastavení N/O režim
Napěťový rozsah (high) AC/DC 10…30 V
Napěťový rozsah (low) AC/DC 0…2 V
Doporučený kabel J-Y(St)Y min. 2x0,8
Délka kabelu 500 m
Rozhraní
Rozhraní/protokol RS-485 USB (V2
