Přístroje Bender pro zdravotnické aplikace
Modul pro přepínání zdrojů ATICS®-…-DIO
ATICS®-…-DIO
data centre
U1 U2
U3 I
RCMS
ATICS®
-BP
Second
supply line
Preferred
supply line
ATICS®
-…-DIO
COMTRAXX®
MK800

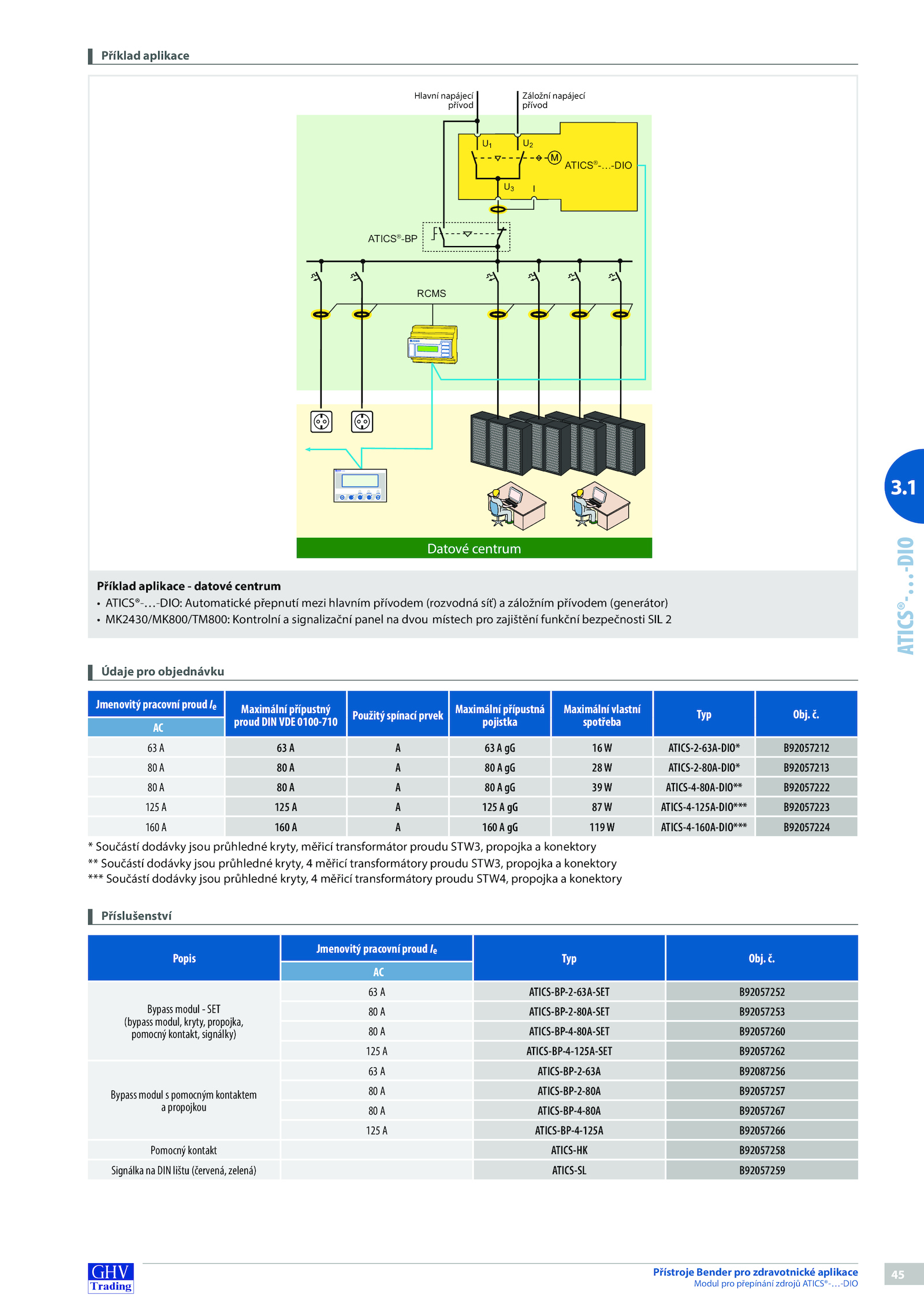

Příklad aplikace datové centrum
• ATICS®-…-DIO: Automatické přepnutí mezi hlavním přívodem (rozvodná síť) záložním přívodem (generátor)
• MK2430/MK800/TM800: Kontrolní signalizační panel dvou místech pro zajištění funkční bezpečnosti SIL 2
Příklad aplikace
Hlavní napájecí
přívod
Záložní napájecí
přívod
Datové centrum
Údaje pro objednávku
Jmenovitý pracovní proud Maximální přípustný
proud DINVDE 0100-710
Použitý spínací prvek
Maximální přípustná
pojistka
Maximální vlastní
spotřeba
Typ Obj. č. č.
AC
Bypass modul SET
(bypass modul, kryty, propojka,
pomocný kontakt, signálky)
63 ATICS-BP-2-63A-SET B92057252
80 ATICS-BP-2-80A-SET B92057253
80 ATICS-BP-4-80A-SET B92057260
125 ATICS-BP-4-125A-SET B92057262
Bypass modul pomocným kontaktem
a propojkou
63 ATICS-BP-2-63A B92087256
80 ATICS-BP-2-80A B92057257
80 ATICS-BP-4-80A B92057267
125 ATICS-BP-4-125A B92057266
Pomocný kontakt ATICS-HK B92057258
Signálka DIN lištu (červená, zelená) ATICS-SL B92057259
Příslušenství
* Součástí dodávky jsou průhledné kryty, měřicí transformátor proudu STW3, propojka konektory
** Součástí dodávky jsou průhledné kryty, měřicí transformátory proudu STW3, propojka konektory
*** Součástí dodávky jsou průhledné kryty, měřicí transformátory proudu STW4, propojka konektory
.3.
AC
63 16W ATICS-2-63A-DIO* B92057212
80 28W ATICS-2-80A-DIO* B92057213
80 39W ATICS-4-80A-DIO** B92057222
125 125 125 87W ATICS-4-125A-DIO*** B92057223
160 160 160 119W ATICS-4-160A-DIO*** B92057224
Popis
Jmenovitý pracovní proud Ie
Typ Obj
