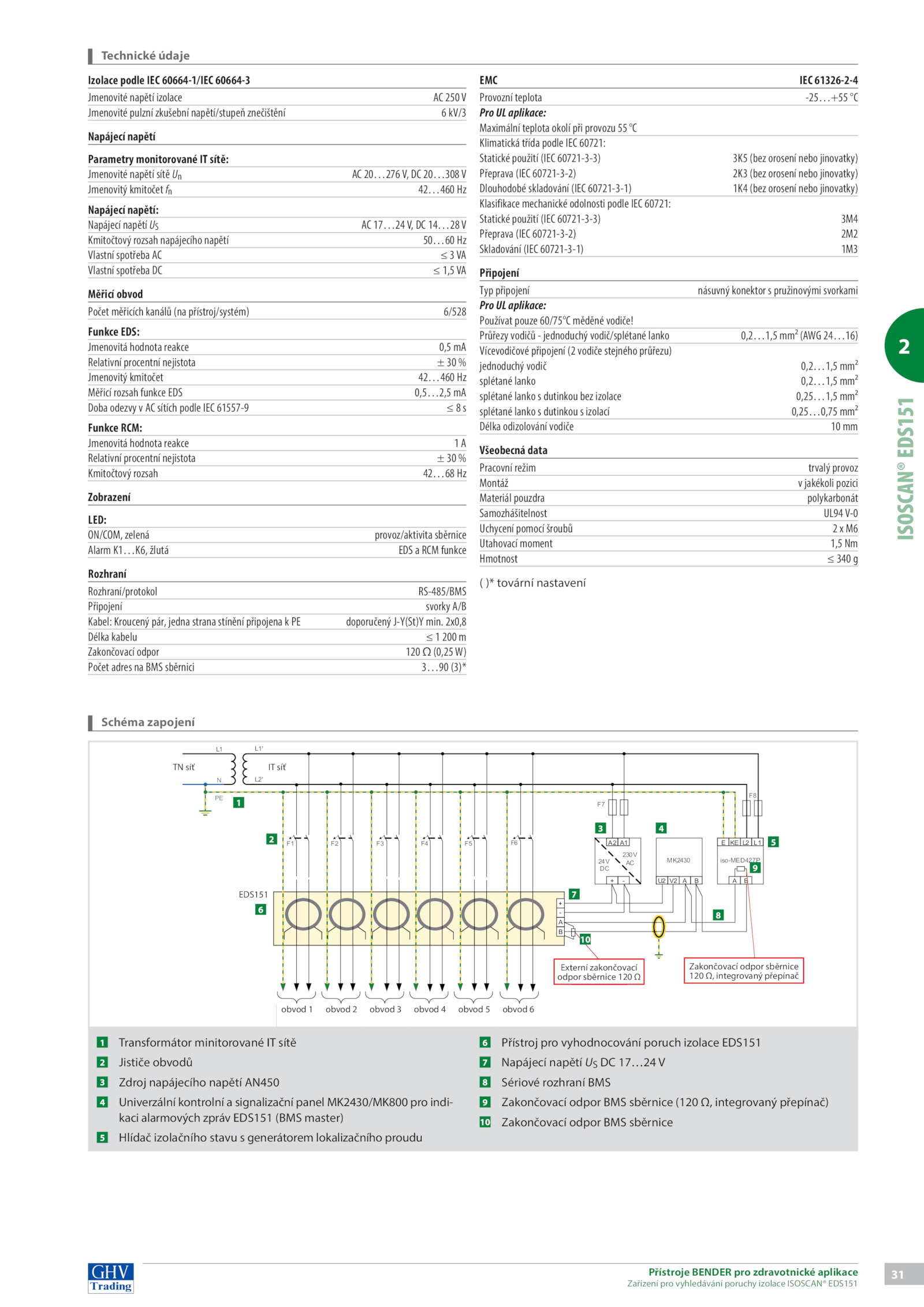

2 31 Přístroje BENDER pro zdravotnické aplikace Zařízení pro vyhledávání poruchy izolace ISOSCAN® EDS151 ISOSCAN® EDS151 + - A B 230V AC 24V DC MK2430 iso-MED427P A B + V2 L2 L1 A2 A1 L1 N L1' L2' PE F1 F6 F7 F8 E KE IT system TN system circuit 1 circuit 2 circuit 3 circuit 4 circuit 5 circuit 6 Bus termination 120 external Bus termination 120 internal switch EDS150/EDS151 Schéma zapojení 1 2 3 7 4 9 8 10 5 6 obvod obvod obvod obvod obvod obvod 6 TN síť síť Externí zakončovací odpor sběrnice 120 Ω Zakončovací odpor sběrnice 120 integrovaný přepínač Technické údaje Izolace podle IEC 60664-1/IEC 60664-3 Jmenovité napětí izolace 250V Jmenovité pulzní zkušební napětí/stupeň znečištění kV/3 Napájecí napětí Parametry monitorované sítě: Jmenovité napětí sítě 20…276V, 20…308V Jmenovitý kmitočet 42…460 Hz Napájecí napětí: Napájecí napětí 17…24V, 14…28V Kmitočtový rozsah napájecího napětí 50…60 Hz Vlastní spotřeba 3VA Vlastní spotřeba 1,5VA Měřicí obvod Počet měřicích kanálů (na přístroj/systém) 6/528 Funkce EDS: Jmenovitá hodnota reakce 0,5 mA Relativní procentní nejistota % Jmenovitý kmitočet 42…460 Hz Měřicí rozsah funkce EDS 0,5…2,5 mA Doba odezvy sítích podle IEC 61557-9 s Funkce RCM: Jmenovitá hodnota reakce A Relativní procentní nejistota % Kmitočtový rozsah 42…68 Hz Zobrazení LED: ON/COM, zelená provoz/aktivita sběrnice Alarm K1…K6, žlutá EDS RCM funkce Rozhraní Rozhraní/protokolRS-485/BMS Připojení svorky A/B Kabel: Kroucený pár, jedna strana stínění připojena doporučený J-Y(St)Y min. 2x0,8 Délka kabelu 200 m Zakončovací odpor 120 (0,25W) Počet adres BMS sběrnici 3…90 (3)* EMC IEC 61326-2-4 Provozní teplota -25…+55 °C Pro aplikace: Maximální teplota okolí při provozu 55°C Klimatická třída podle IEC 60721: Statické použití (IEC 60721-3-3) 3K5 (bez orosení nebo jinovatky) Přeprava (IEC 60721-3-2) 2K3 (bez orosení nebo jinovatky) Dlouhodobé skladování (IEC 60721-3-1) 1K4 (bez orosení nebo jinovatky) Klasifikace mechanické odolnosti podle IEC 60721: Statické použití (IEC 60721-3-3) 3M4 Přeprava (IEC 60721-3-2) 2M2 Skladování (IEC 60721-3-1) 1M3 Připojení Typ připojení násuvný konektor pružinovými svorkami Pro aplikace: Používat pouze 60/75°C měděné vodiče! Průřezy vodičů jednoduchý vodič/splétané lanko 0,2…1,5 mm² (AWG 24…16) Vícevodičové připojení vodiče stejného průřezu) jednoduchý vodič 0,2…1,5 mm² splétané lanko 0,2…1,5 mm² splétané lanko dutinkou bez izolace 0,25…1,5 mm² splétané lanko dutinkou izolací 0,25…0,75 mm² Délka odizolování vodiče mm Všeobecná data Pracovní režim trvalý provoz Montáž jakékoli pozici Materiál pouzdra polykarbonát Samozhášitelnost UL94V-0 Uchycení pomocí šroubů M6 Utahovací moment 1,5 Nm Hmotnost 340 g ( tovární nastavení EDS151 1 Transformátor minitorované sítě 2 Jističe obvodů 3 Zdroj napájecího napětí AN450 4 Univerzální kontrolní signalizační panel MK2430/MK800 pro indi- kaci alarmových zpráv EDS151 (BMS master) 5 Hlídač izolačního stavu generátorem lokalizačního proudu 6 Přístroj pro vyhodnocování poruch izolace EDS151 7 Napájecí napětí 17…24 V 8 Sériové rozhraní BMS 9 Zakončovací odpor BMS sběrnice (120 integrovaný přepínač) 10 Zakončovací odpor BMS sběrnice
