Poznámky redaktora
Měřicí transformátor STW2 B942709
Teplotní čidlo (PTC) ES0107 –
Montážní rámeček XM420 B990994
Vhodné komponenty
Údaje pro objednávku
80
50
80
10
50
ON
Flush-mounting box 66
Drilling hole 70
60
Distance
screw mounting
IR427 MK7
Rozměry mm)
Montážní krabice 66
Otvor 70
Rozteč šroubů
.
3 DIN VDE 0100-710
Certifikáty
Popis Obj. DIN VDE 0100-710, .ghvtrading. č.
Popis
Napájecí napětí Jmenovité napětí sítě Un
1)
Typ Obj. č.
AC AC
Hlídač izolačního stavu 70…264V, 42…460 70…264V, 42…460 IR427-2 B72075300
Signalizační panel 18…28V MK7 B95100201
1)
Absolutní hodnoty
Aplikace
•
Zdravotnické sítě souladu
s IEC 60364-7-710, IEC 61557-8 ed.cz.
Další informace
Pro více informací navštivte webové stránky www.1
21
Přístroje Bender pro zdravotnické aplikace

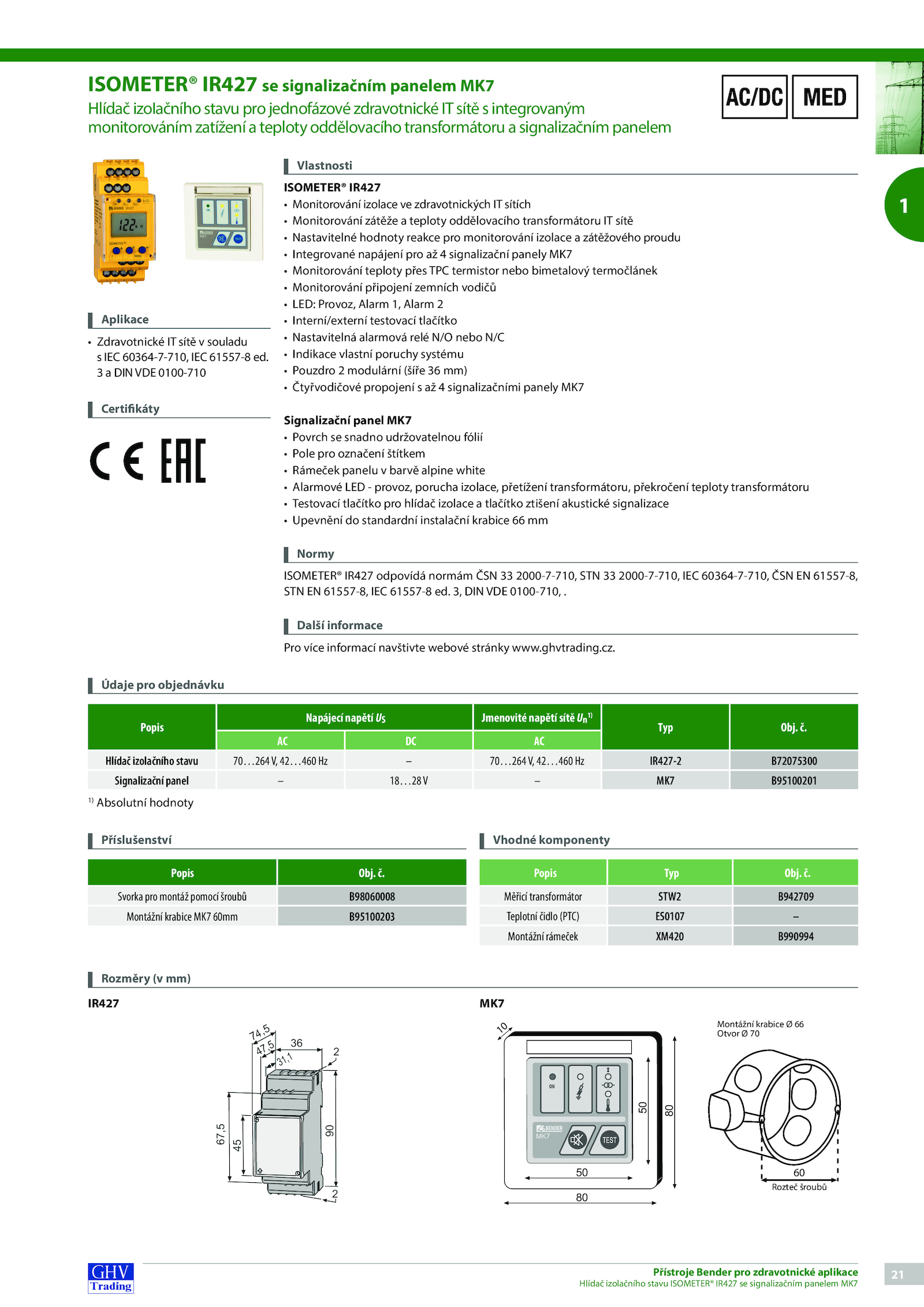

Hlídač izolačního stavu ISOMETER® IR427 signalizačním panelem MK7
ISOMETER® IR427 signalizačním panelem MK7
Hlídač izoIačního stavu pro jednofázové zdravotnické sítě integrovaným
monitorováním zatížení teploty oddělovacího transformátoru signalizačním panelem
Vlastnosti
ISOMETER® IR427
• Monitorování izolace zdravotnických sítích
• Monitorování zátěže teploty oddělovacího transformátoru sítě
• Nastavitelné hodnoty reakce pro monitorování izolace zátěžového proudu
• Integrované napájení pro signalizační panely MK7
• Monitorování teploty přes TPC termistor nebo bimetalový termočlánek
• Monitorování připojení zemních vodičů
• LED: Provoz, Alarm Alarm 2
• Interní/externí testovací tlačítko
• Nastavitelná alarmová relé N/O nebo N/C
• Indikace vlastní poruchy systému
• Pouzdro modulární (šíře mm)
• Čtyřvodičové propojení signalizačními panely MK7
Signalizační panel MK7
• Povrch snadno udržovatelnou fólií
• Pole pro označení štítkem
• Rámeček panelu barvě alpine white
• Alarmové LED provoz, porucha izolace, přetížení transformátoru, překročení teploty transformátoru
• Testovací tlačítko pro hlídač izolace tlačítko ztišení akustické signalizace
• Upevnění standardní instalační krabice mm
Normy
ISOMETER® IR427 odpovídá normám ČSN 2000-7-710, STN 2000-7-710, IEC 60364-7-710, ČSN 61557-8,
STN 61557-8, IEC 61557-8 ed.
Svorka pro montáž pomocí šroubů B98060008
Montážní krabice MK7 60mm B95100203
Příslušenství
Popis Typ Obj. č
