připojení jed-
nopólového kabelu krokosvorkou pro testování pevně
připojených spotřebičů)
[D] připojení uzemnění
5 Testovací zásuvka pro připojení testovaného zařízení
6
Napájecí konektor vypínač termomagnetickým jištěním
7
Bezpečnostní zdířka pro adaptér EPS800 (testování proudem A)
Po zasunutí konektor zajištěn, odpojit lze zatlačení
pohyblivé části konektoru přístroji
8 Rozhraní:
RS-485 pro servisní účely
–
USB pro připojení tiskárny, paměťových médií, klávesnice,
čtečky kódů (typ servisní konektor (typ B)
Ethernet (volitelně)
pólové RS-232 pro připojení PC, galvanicky oddělené
–
PS/2 pro připojení klávesnice nebo čtečky kódů

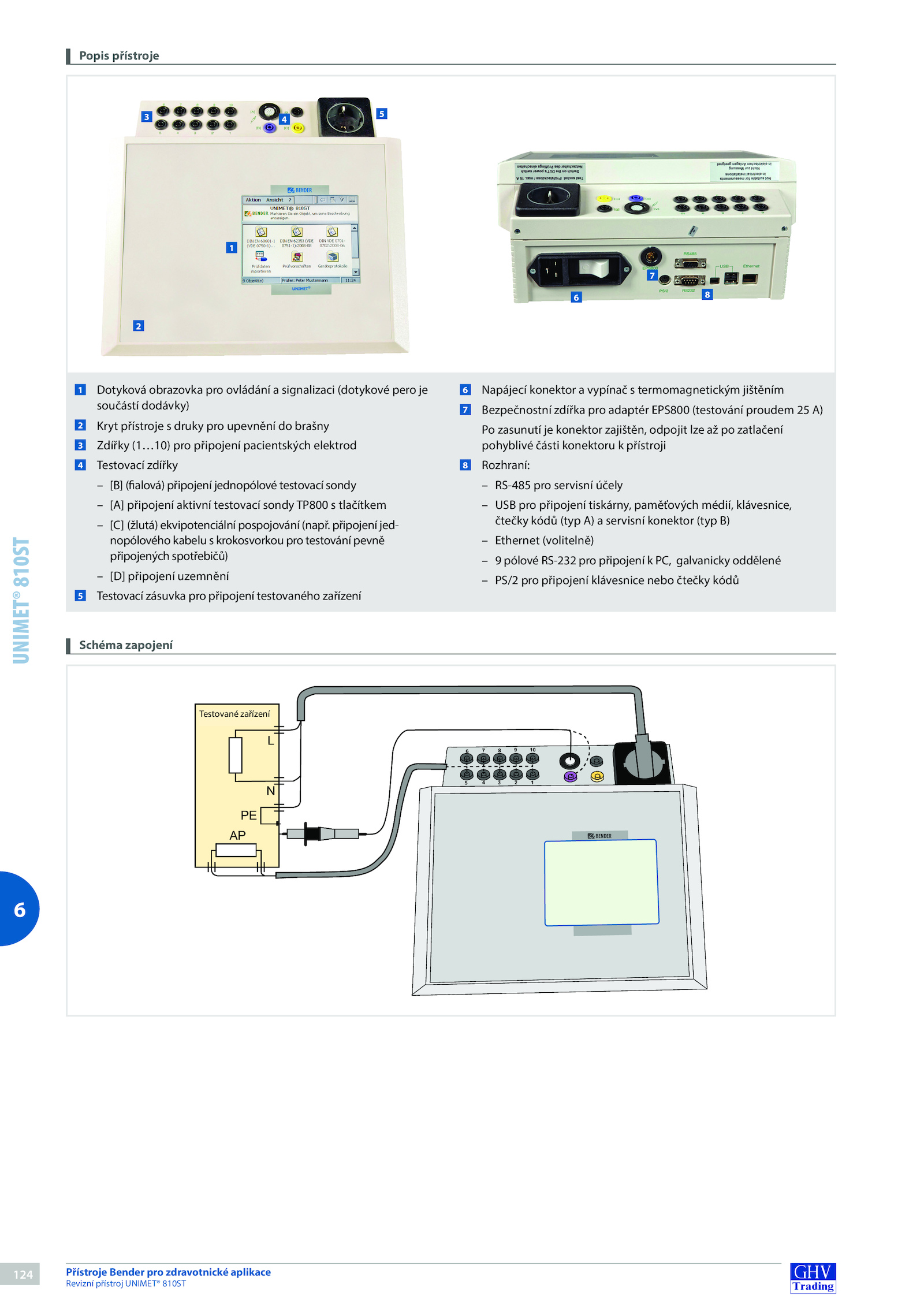

Popis přístroje
Schéma zapojení
1
2
3 4
5
6
7
8
Testované zařízení
.6
124 Přístroje Bender pro zdravotnické aplikace
Revizní přístroj UNIMET® 810ST
UNIMET®
810ST
1
2
3
4
5
10
9
8
7
6
Test object
L
N
PE
AP
1
Dotyková obrazovka pro ovládání signalizaci (dotykové pero je
součástí dodávky)
2 Kryt přístroje druky pro upevnění brašny
3
Zdířky (1…10) pro připojení pacientských elektrod
4 Testovací zdířky
–
[B] (fialová) připojení jednopólové testovací sondy
[A] připojení aktivní testovací sondy TP800 tlačítkem
–
[C] (žlutá) ekvipotenciální pospojování (např
