122 Přístroje Bender pro zdravotnické aplikace
Revizní přístroj UNIMET® 400ST
UNIMET®
400ST
1 Ovládací tlačítka
2
Podsvícený LCD, znaků zobrazení menu výsledků měření
3 Testovací zdířky
fialová připojení sondy pro testování vodivých částí zařízení
přístupných dotyku
– žlutá ekvipotenciální pospojování (např. připojení jednopólového
kabelu krokosvorkou pro testování pevně připojených spotřebičů)
černá testování příložných částí
4
Pevně instalovaný napájecí kabel
5 Testovací zásuvka pro připojení testovaného zařízení
6
Kryt přístroje druky pro upevnění brašny
7 Vypínač termomagnetickým jištěním
8 Rozhraní
pólové RS-232 pro připojení PC, galvanicky oddělené
Centronics pro připojení tiskárny
–
PS/2 pro připojení klávesnice nebo čtečky kódů
Připojení nemocničního lůžka nebo jiných elektrických zařízení se
zástrčkou
Testování prodlužovacích vodičů
– Připojení zástrčky zásuvky nebo přístrojové zástrčky adaptéru
Připojení jednofázových pevně instalovaných zařízení
– Odpojte zařízení
– Odpojte připojení napájecímu napětí

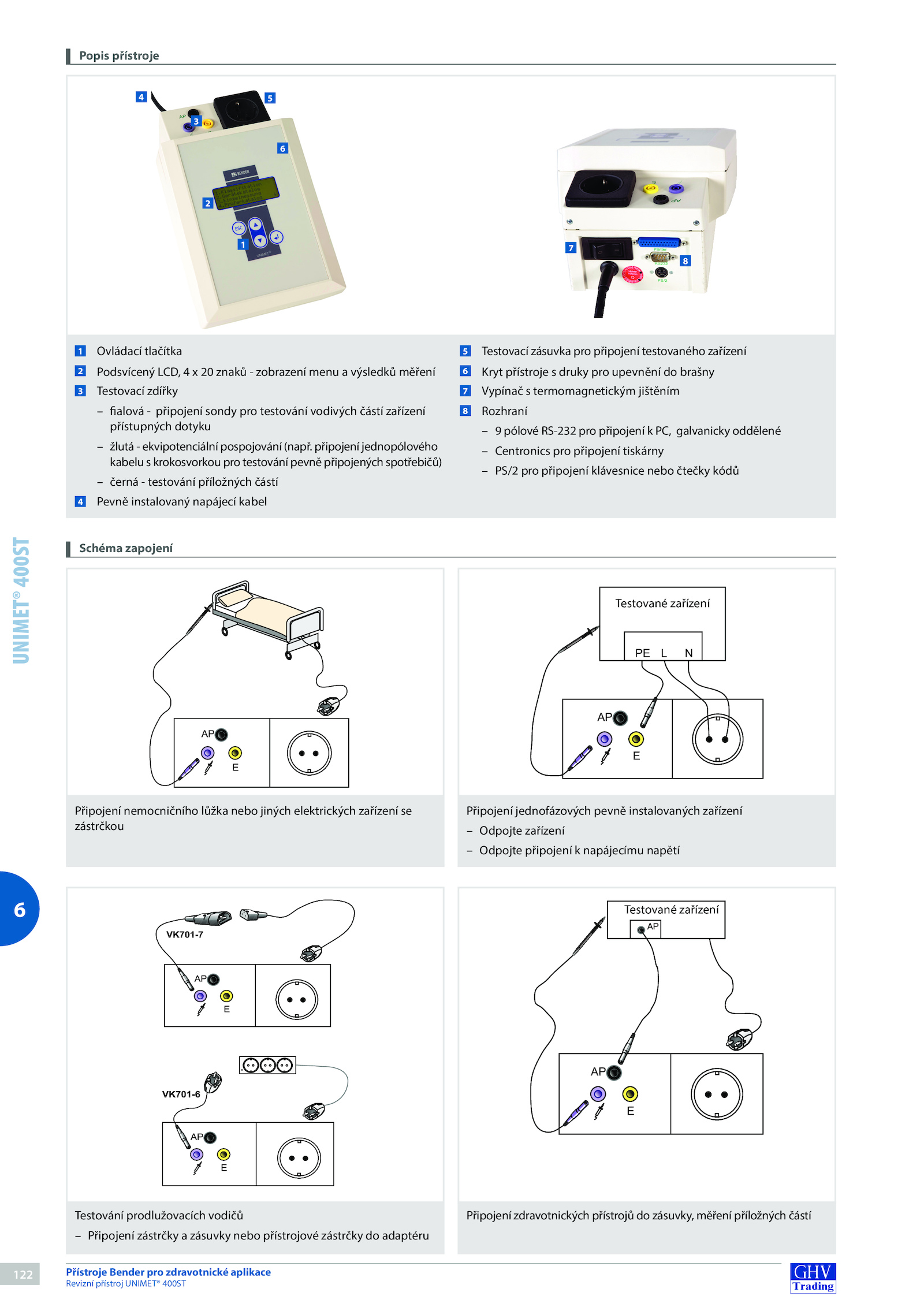

Popis přístroje
Schéma zapojení
1
2
4
3
5
6
7
8
Připojení zdravotnických přístrojů zásuvky, měření příložných částí
Testované zařízení
Testované zařízení
