Přístroje BENDER pro zdravotnické aplikace
Monitor zátěže třífázových transformátorů LINETRAXX® CMS460-D4
5.4
LINETRAXX®
CMS460-D4

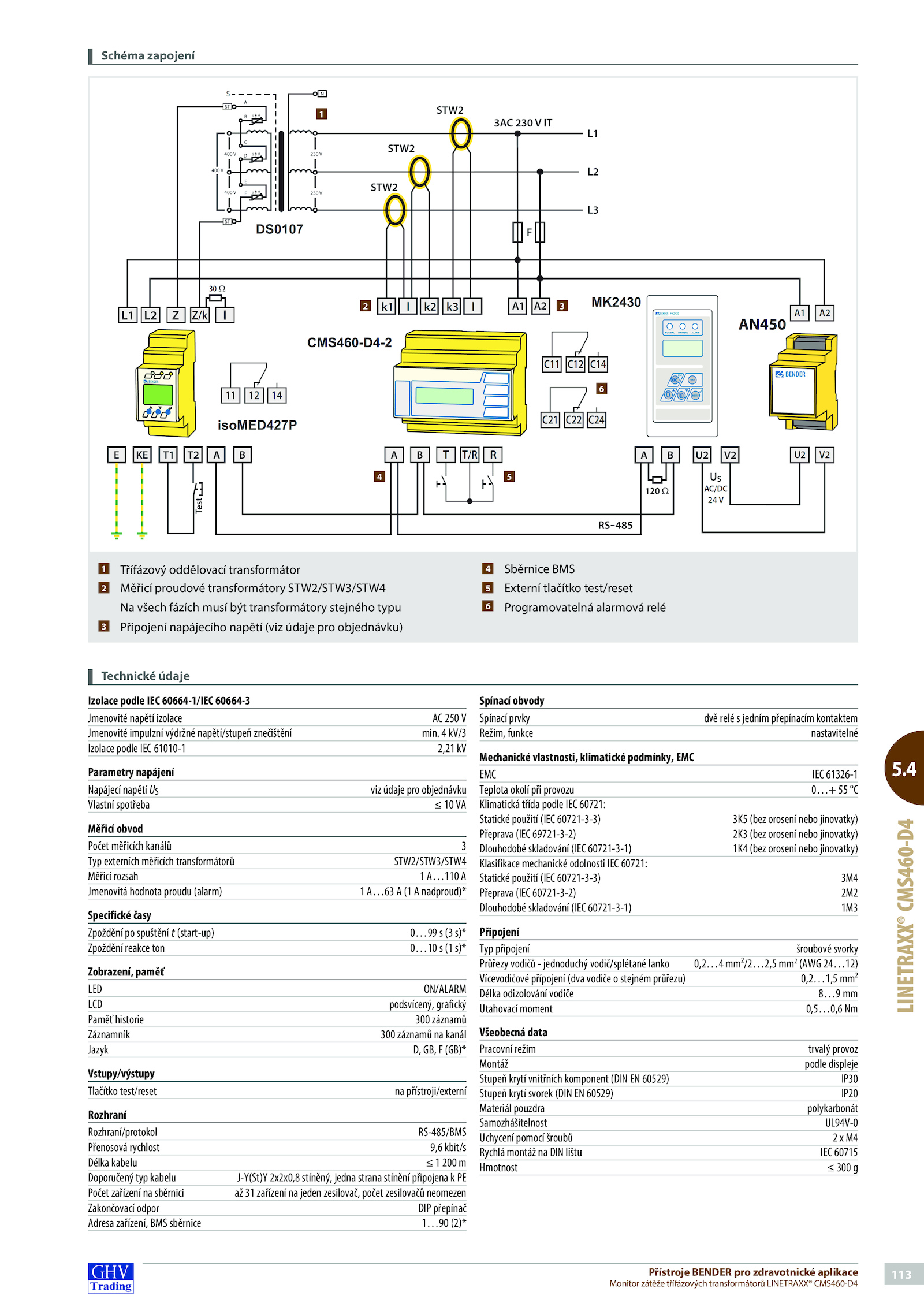

Schéma zapojení
1 Třífázový oddělovací transformátor
2 Měřicí proudové transformátory STW2/STW3/STW4
všech fázích musí být transformátory stejného typu
3 Připojení napájecího napětí (viz údaje pro objednávku)
4 Sběrnice BMS
5
Externí tlačítko test/reset
6 Programovatelná alarmová relé
2
4 5
3
6
1
Technické údaje
Izolace podle IEC 60664-1/IEC 60664-3
Jmenovité napětí izolace 250 V
Jmenovité impulzní výdržné napětí/stupeň znečištění min. kV/3
Izolace podle IEC 61010-1 2,21 kV
Parametry napájení
Napájecí napětí viz údaje pro objednávku
Vlastní spotřeba VA
Měřicí obvod
Počet měřicích kanálů 3
Typ externích měřicích transformátorů STW2/STW3/STW4
Měřicí rozsah A…110 A
Jmenovitá hodnota proudu (alarm) A…63 nadproud)*
Specifické časy
Zpoždění spuštění (start-up) 0…99 s)*
Zpoždění reakce ton 0…10 s)*
Zobrazení, paměť
LEDON/ALARM
LCD podsvícený, grafický
Paměť historie 300 záznamů
Záznamník 300 záznamů kanál
Jazyk GB, (GB)*
Vstupy/výstupy
Tlačítko test/reset přístroji/externí
Rozhraní
Rozhraní/protokolRS-485/BMS
Přenosová rychlost 9,6 kbit/s
Délka kabelu 200 m
Doporučený typ kabelu J-Y(St)Y 2x2x0,8 stíněný, jedna strana stínění připojena PE
Počet zařízení sběrnici zařízení jeden zesilovač, počet zesilovačů neomezen
Zakončovací odpor DIP přepínač
Adresa zařízení, BMS sběrnice 1…90 (2)*
Spínací obvody
Spínací prvky dvě relé jedním přepínacím kontaktem
Režim, funkce nastavitelné
Mechanické vlastnosti, klimatické podmínky, EMC
EMC IEC 61326-1
Teplota okolí při provozu 0…+ °C
Klimatická třída podle IEC 60721:
Statické použití (IEC 60721-3-3) 3K5 (bez orosení nebo jinovatky)
Přeprava (IEC 69721-3-2) 2K3 (bez orosení nebo jinovatky)
Dlouhodobé skladování (IEC 60721-3-1) 1K4 (bez orosení nebo jinovatky)
Klasifikace mechanické odolnosti IEC 60721:
Statické použití (IEC 60721-3-3) 3M4
Přeprava (IEC 60721-3-2) 2M2
Dlouhodobé skladování (IEC 60721-3-1) 1M3
Připojení
Typ připojení šroubové svorky
Průřezy vodičů jednoduchý vodič/splétané lanko 0,2…4 mm²/2…2,5 mm2
(AWG 24…12)
Vícevodičové přípojení (dva vodiče stejném průřezu) 0,2…1,5 mm²
Délka odizolování vodiče 8…9 mm
Utahovací moment 0,5…0,6 Nm
Všeobecná data
Pracovní režim trvalý provoz
Montáž podle displeje
Stupeň krytí vnitřních komponent (DIN 60529) IP30
Stupeň krytí svorek (DIN 60529) IP20
Materiál pouzdra polykarbonát
SamozhášitelnostUL94V-0
Uchycení pomocí šroubů M4
Rychlá montáž DIN lištu IEC 60715
Hmotnost 300
