SMI472
MK2430 MK800 panel

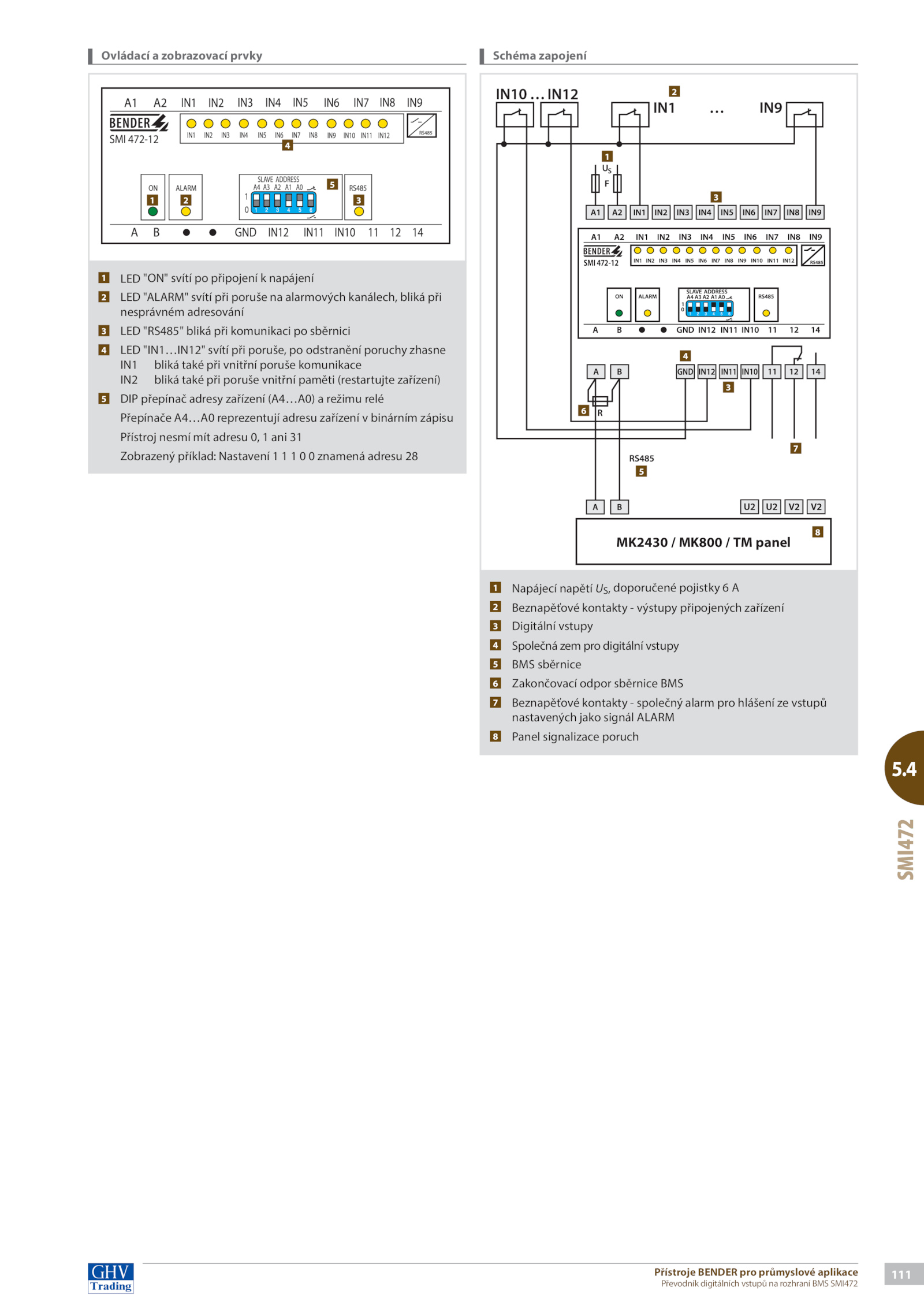

Schéma zapojení
1 LED "ON" svítí připojení napájení
2 LED "ALARM" svítí při poruše alarmových kanálech, bliká při
nesprávném adresování
3 LED "RS485" bliká při komunikaci sběrnici
4
LED "IN1…IN12" svítí při poruše, odstranění poruchy zhasne
IN1 bliká také při vnitřní poruše komunikace
IN2 bliká také při poruše vnitřní paměti (restartujte zařízení)
5 DIP přepínač adresy zařízení (A4…A0) režimu relé
Přepínače A4…A0 reprezentují adresu zařízení binárním zápisu
Přístroj nesmí mít adresu ani 31
Zobrazený příklad: Nastavení znamená adresu 28
1 2
2
3
Ovládací zobrazovací prvky
3
5
4
1 Napájecí napětí US, doporučené pojistky A
2 Beznapěťové kontakty výstupy připojených zařízení
3
Digitální vstupy
4 Společná zem pro digitální vstupy
5 BMS sběrnice
6 Zakončovací odpor sběrnice BMS
7 Beznapěťové kontakty společný alarm pro hlášení vstupů
nastavených jako signál ALARM
8 Panel signalizace poruch
1
5
4
7
8
6
3
.111
