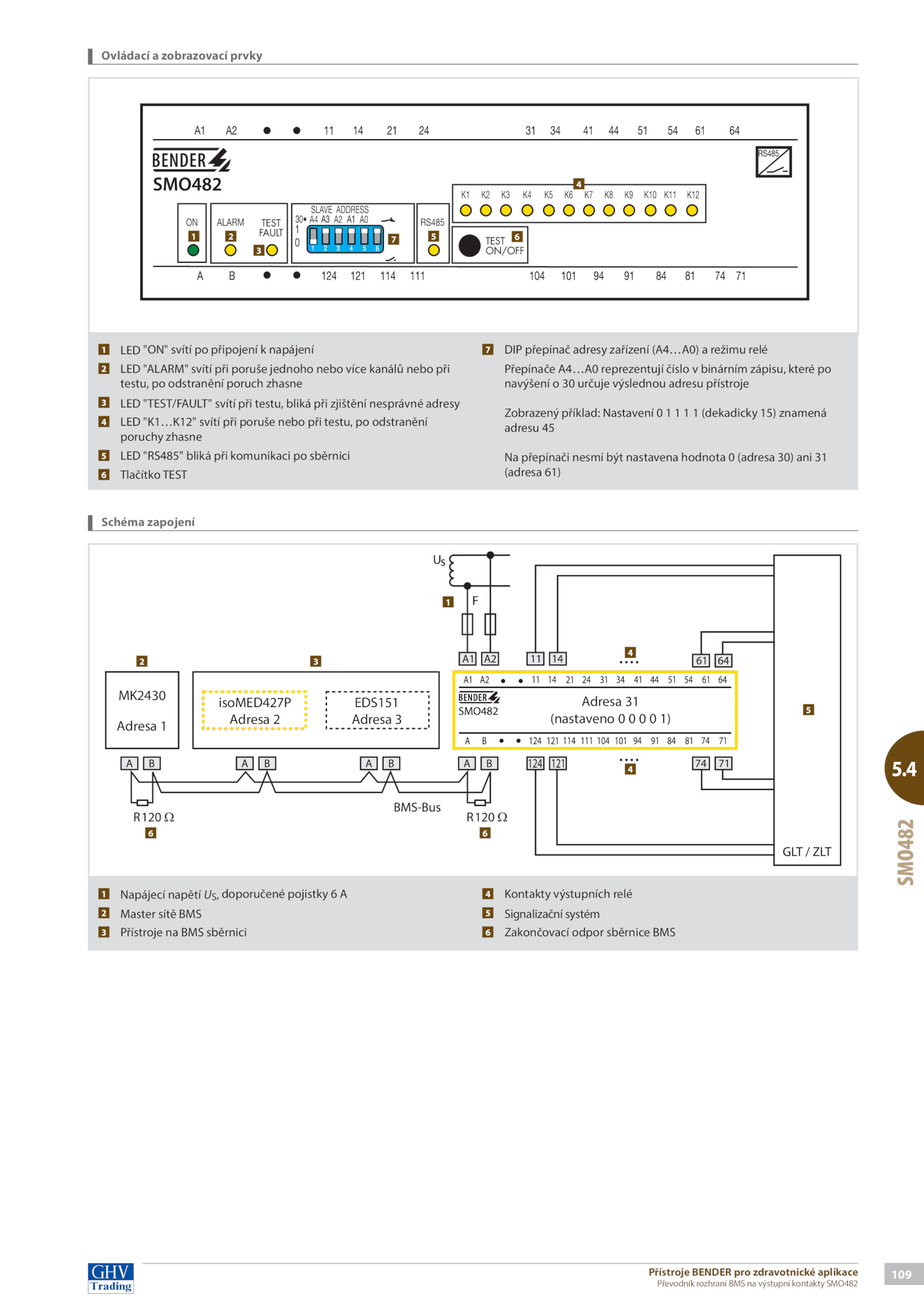

SMO482
Schéma zapojení
1 LED "ON" svítí připojení napájení
2 LED "ALARM" svítí při poruše jednoho nebo více kanálů nebo při
testu, odstranění poruch zhasne
3 LED "TEST/FAULT" svítí při testu, bliká při zjištění nesprávné adresy
4
LED "K1…K12" svítí při poruše nebo při testu, odstranění
poruchy zhasne
5 LED "RS485" bliká při komunikaci sběrnici
6
Tlačítko TEST
7 DIP přepínač adresy zařízení (A4…A0) režimu relé
Přepínače A4…A0 reprezentují číslo binárním zápisu, které po
navýšení určuje výslednou adresu přístroje
Zobrazený příklad: Nastavení (dekadicky 15) znamená
adresu 45
přepínači nesmí být nastavena hodnota (adresa 30) ani 31
(adresa 61)
1 2
2 3
Ovládací zobrazovací prvky
3
7 6
4
1 Napájecí napětí US, doporučené pojistky A
2 Master sítě BMS
3
Přístroje BMS sběrnici
4 Kontakty výstupních relé
5 Signalizační systém
6 Zakončovací odpor sběrnice BMS
1
5
4
4
6 6
MK2430
Adresa 1
isoMED427P
Adresa 2
EDS151
Adresa 3
Adresa 31
(nastaveno 1)
.109
Přístroje BENDER pro zdravotnické aplikace
Převodník rozhraní BMS výstupní kontakty SMO482
