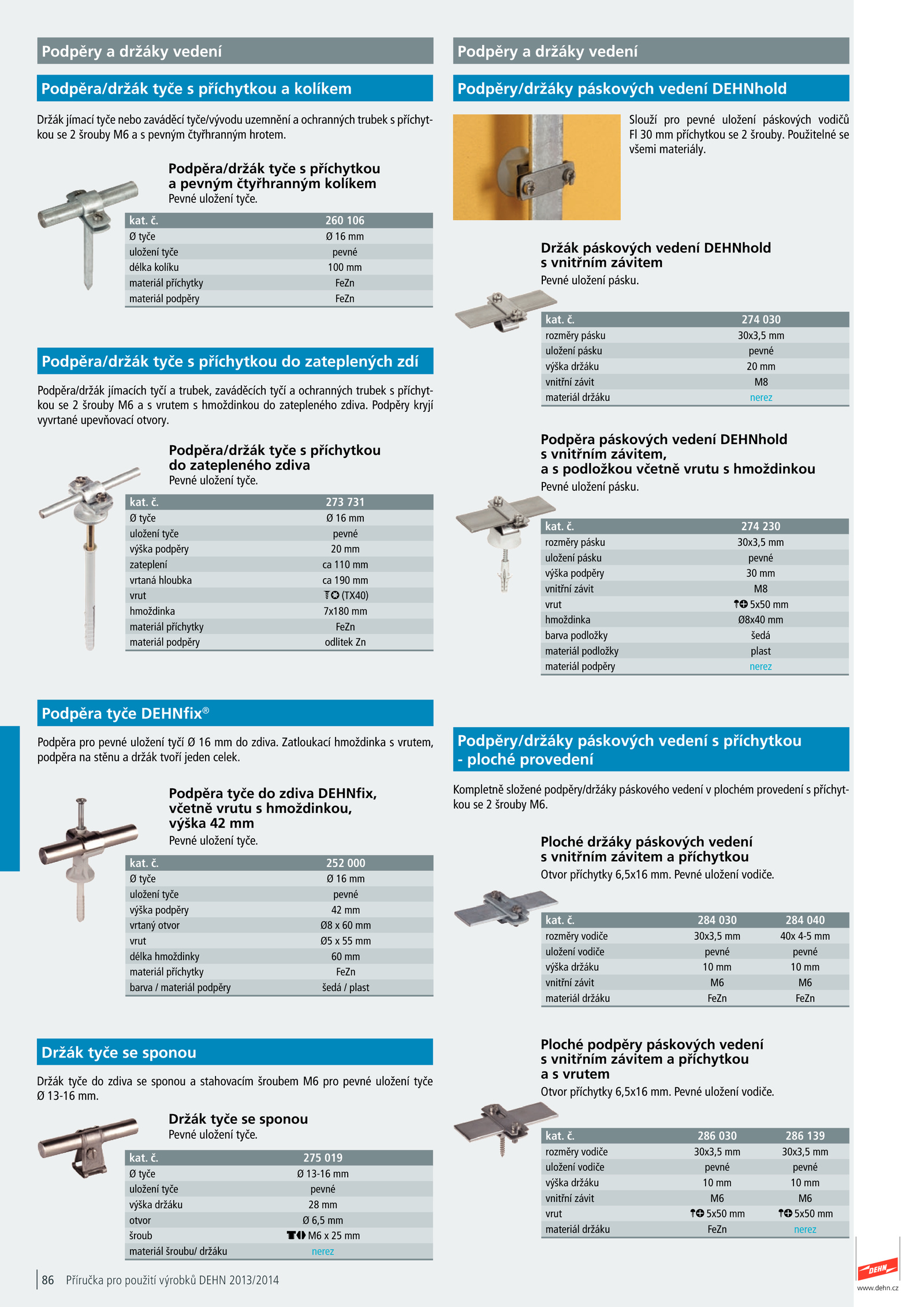

86 Příručka pro použití výrobků DEHN 2013/2014
Podpěry držáky vedení Podpěry držáky vedení
Podpěra/držák tyče příchytkou
a pevným čtyřhranným kolíkem
Pevné uložení tyče.
Kompletně složené podpěry/držáky páskového vedení plochém provedení s příchyt-
kou šrouby M6.
kat. č.
kat.
kat. 275 019
Ø tyče 13-16 mm
uložení tyče pevné
výška držáku mm
otvor 6,5 mm
šroub mm
materiál šroubu/ držáku nerez
Držák tyče sponou
Držák tyče zdiva sponou stahovacím šroubem pro pevné uložení tyče
Ø 13-16 mm.
Ploché podpěry páskových vedení
s vnitřním závitem příchytkou
a vrutem
Otvor příchytky 6,5x16 mm.dehn.
Podpěra/držák tyče příchytkou
do zatepleného zdiva
Pevné uložení tyče. Zatloukací hmoždinka vrutem,
podpěra stěnu a držák tvoří jeden celek. Pevné uložení vodiče. č. č. č. Podpěry kryjí
vyvrtané upevňovací otvory. č. 274 030
rozměry pásku 30x3,5 mm
uložení pásku pevné
výška držáku mm
vnitřní závit M8
materiál držáku nerez
kat. č. č.
Podpěry/držáky páskových vedení DEHNhold
Podpěry/držáky páskových vedení příchytkou
- ploché provedení
Slouží pro pevné uložení páskových vodičů
Fl 30 příchytkou šrouby. Použitelné se
všemi materiály.
kat. 286 030 286 139
rozměry vodiče 30x3,5 mm 30x3,5 mm
uložení vodiče pevné pevné
výška držáku mm mm
vnitřní závit M6 M6
vrut 5x50 5x50 mm
materiál držáku FeZn nerez
Podpěra páskových vedení DEHNhold
s vnitřním závitem,
a podložkou včetně vrutu hmoždinkou
Pevné uložení pásku. 260 106
Ø tyče mm
uložení tyče pevné
délka kolíku 100 mm
materiál příchytky FeZn
materiál podpěry FeZn
Podpěra/držák tyče příchytkou kolíkem
Držák jímací tyče nebo zaváděcí tyče/vývodu uzemnění ochranných trubek příchyt-
kou šrouby pevným čtyřhranným hrotem.
Držák tyče sponou
Pevné uložení tyče.
Držák páskových vedení DEHNhold
s vnitřním závitem
Pevné uložení pásku. 284 030 284 040
rozměry vodiče 30x3,5 mm 40x 4-5 mm
uložení vodiče pevné pevné
výška držáku mm mm
vnitřní závit M6 M6
materiál držáku FeZn FeZn
kat. č. 274 230
rozměry pásku 30x3,5 mm
uložení pásku pevné
výška podpěry mm
vnitřní závit M8
vrut 5x50 mm
hmoždinka Ø8x40 mm
barva podložky šedá
materiál podložky plast
materiál podpěry nerez
.
Ploché držáky páskových vedení
s vnitřním závitem příchytkou
Otvor příchytky 6,5x16 mm.
Podpěra tyče zdiva DEHNfix,
včetně vrutu hmoždinkou,
výška mm
Pevné uložení tyče. Pevné uložení vodiče.www. 252 000
Ø tyče mm
uložení tyče pevné
výška podpěry mm
vrtaný otvor mm
vrut mm
délka hmoždinky mm
materiál příchytky FeZn
barva materiál podpěry šedá plast
Podpěra tyče DEHNfix®
Podpěra pro pevné uložení tyčí zdiva. 273 731
Ø tyče mm
uložení tyče pevné
výška podpěry mm
zateplení 110 mm
vrtaná hloubka 190 mm
vrut (TX40)
hmoždinka 7x180 mm
materiál příchytky FeZn
materiál podpěry odlitek Zn
Podpěra/držák tyče s příchytkou zateplených zdí
Podpěra/držák jímacích tyčí trubek, zaváděcích tyčí ochranných trubek příchyt-
kou šrouby vrutem hmoždinkou zatepleného zdiva.
