d) Žádnékovovéinstalacenevystupujízprostoruchráněnéhojím.
Ochranné prostory mřížovou jímací soustavou jsou pak definová-
ny jako kombinace ochranných prostorů jednotlivých jímacích sou-
stav, které jsou spojeny mříže.www.
Je-li sklon střech větší než 1/10, měly být použity paralelní jímací vodiče
místo mříže, jejich vzájemná vzdálenost neměla být větší než potřebná
šířka mříže.dehn.soustavou.
Příklady ochranných prostor mřížové jímací soustavy jsou zobraze-
ny obrázcích:
Ochranné prostory neizolované (neoddálené)
mřížové jímací soustavy
podle metody mřížové soustavy metody ochranného úhlu
Ochranné prostory izolované (oddálené) mřížové jímací soustavy
podle metody ochranného úhlu metody valící koule
α
r’= h·tgα
H
H h
α2
α1
h1
h2
r h2
·tgα2
Jímací
soustava
H
r
.cz
Informační část
229Příručka pro použití výrobků DEHN 2013/2014

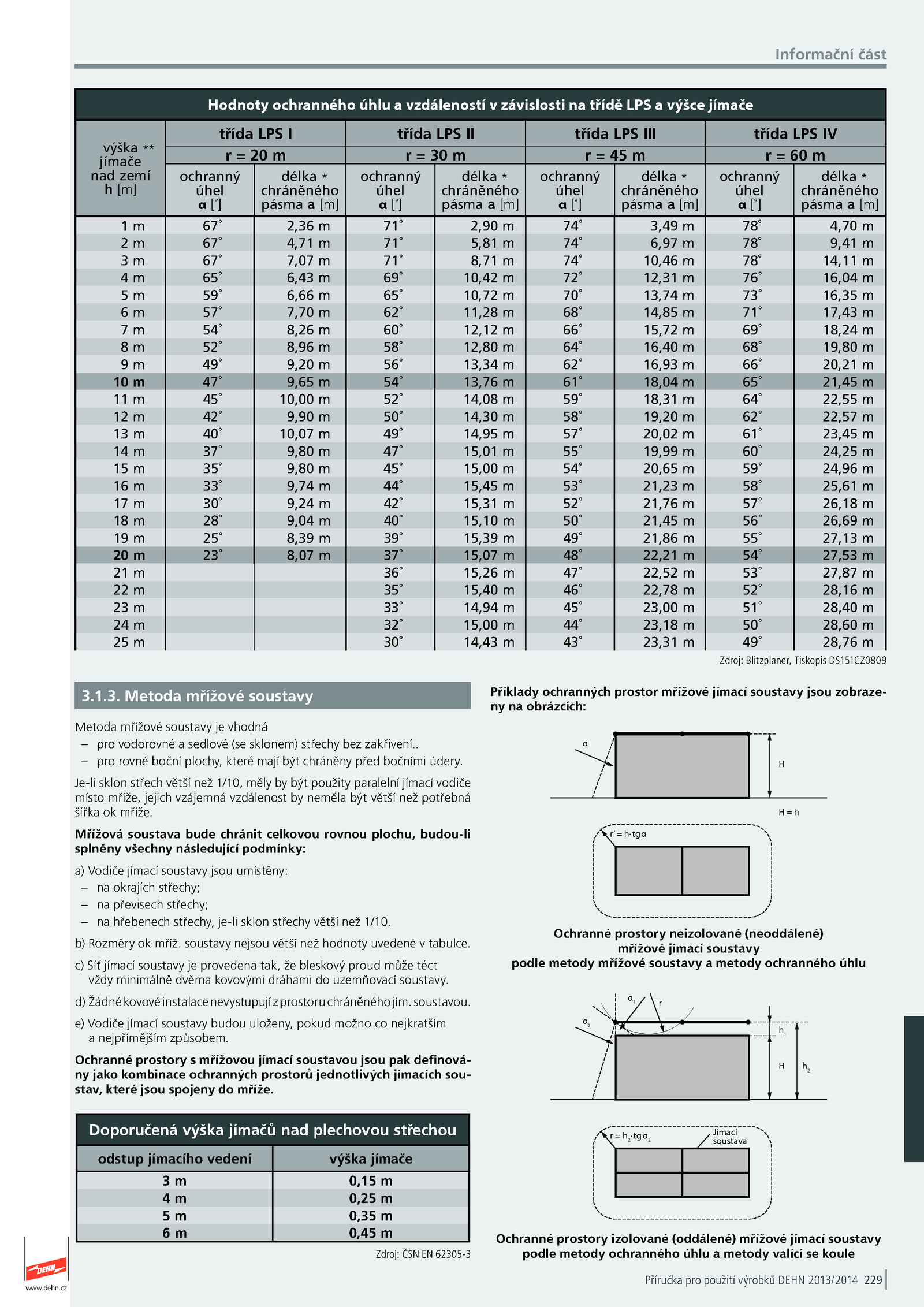

Hodnoty ochranného úhlu vzdáleností závislosti třídě LPS výšce jímače
výška **
jímače
nad zemí
h [m]
třída LPS třída LPS třída LPS III třída LPS IV
r m
ochranný
úhel
α [˚]
délka *
chráněného
pásma [m]
ochranný
úhel
α [˚]
délka *
chráněného
pásma [m]
ochranný
úhel
α [˚]
délka *
chráněného
pásma [m]
ochranný
úhel
α [˚]
délka *
chráněného
pásma [m]
1 67˚ 2,36 71˚ 2,90 74˚ 3,49 78˚ 4,70 m
2 67˚ 4,71 71˚ 5,81 74˚ 6,97 78˚ 9,41 m
3 67˚ 7,07 71˚ 8,71 74˚ 10,46 78˚ 14,11 m
4 65˚ 6,43 69˚ 10,42 72˚ 12,31 76˚ 16,04 m
5 59˚ 6,66 65˚ 10,72 70˚ 13,74 73˚ 16,35 m
6 57˚ 7,70 62˚ 11,28 68˚ 14,85 71˚ 17,43 m
7 54˚ 8,26 60˚ 12,12 66˚ 15,72 69˚ 18,24 m
8 52˚ 8,96 58˚ 12,80 64˚ 16,40 68˚ 19,80 m
9 49˚ 9,20 56˚ 13,34 62˚ 16,93 66˚ 20,21 m
10 47˚ 9,65 54˚ 13,76 61˚ 18,04 65˚ 21,45 m
11 45˚ 10,00 52˚ 14,08 59˚ 18,31 64˚ 22,55 m
12 42˚ 9,90 50˚ 14,30 58˚ 19,20 62˚ 22,57 m
13 40˚ 10,07 49˚ 14,95 57˚ 20,02 61˚ 23,45 m
14 37˚ 9,80 47˚ 15,01 55˚ 19,99 60˚ 24,25 m
15 35˚ 9,80 45˚ 15,00 54˚ 20,65 59˚ 24,96 m
16 33˚ 9,74 44˚ 15,45 53˚ 21,23 58˚ 25,61 m
17 30˚ 9,24 42˚ 15,31 52˚ 21,76 57˚ 26,18 m
18 28˚ 9,04 40˚ 15,10 50˚ 21,45 56˚ 26,69 m
19 25˚ 8,39 39˚ 15,39 49˚ 21,86 55˚ 27,13 m
20 23˚ 8,07 37˚ 15,07 48˚ 22,21 54˚ 27,53 m
21 36˚ 15,26 47˚ 22,52 53˚ 27,87 m
22 35˚ 15,40 46˚ 22,78 52˚ 28,16 m
23 33˚ 14,94 45˚ 23,00 51˚ 28,40 m
24 32˚ 15,00 44˚ 23,18 50˚ 28,60 m
25 30˚ 14,43 43˚ 23,31 49˚ 28,76 m
Zdroj: Blitzplaner, Tiskopis DS151CZ0809
Doporučená výška jímačů nad plechovou střechou
odstup jímacího vedení výška jímače
3 0,15 m
4 0,25 m
5 0,35 m
6 0,45 m
Zdroj: ČSN 62305-3
3.
b) Rozměry mříž.
e) Vodiče jímací soustavy budou uloženy, pokud možno nejkratším
a nejpřímějším způsobem. Metoda mřížové soustavy
Metoda mřížové soustavy vhodná
– pro vodorovné sedlové (se sklonem) střechy bez zakřivení.3.
– pro rovné boční plochy, které mají být chráněny před bočními údery. soustavy nejsou větší než hodnoty uvedené tabulce.
c) Síť jímací soustavy provedena tak, bleskový proud může téct
vždy minimálně dvěma kovovými dráhami uzemňovací soustavy.
Mřížová soustava bude chránit celkovou rovnou plochu, budou-li
splněny všechny následující podmínky:
a) Vodiče jímací soustavy jsou umístěny:
– okrajích střechy;
– převisech střechy;
– hřebenech střechy, je-li sklon střechy větší než 1/10.1
