Náboj dlouhého výboje Qlong
Časový integrál bleskového proudu dlouhém výboji.cz
Informační část

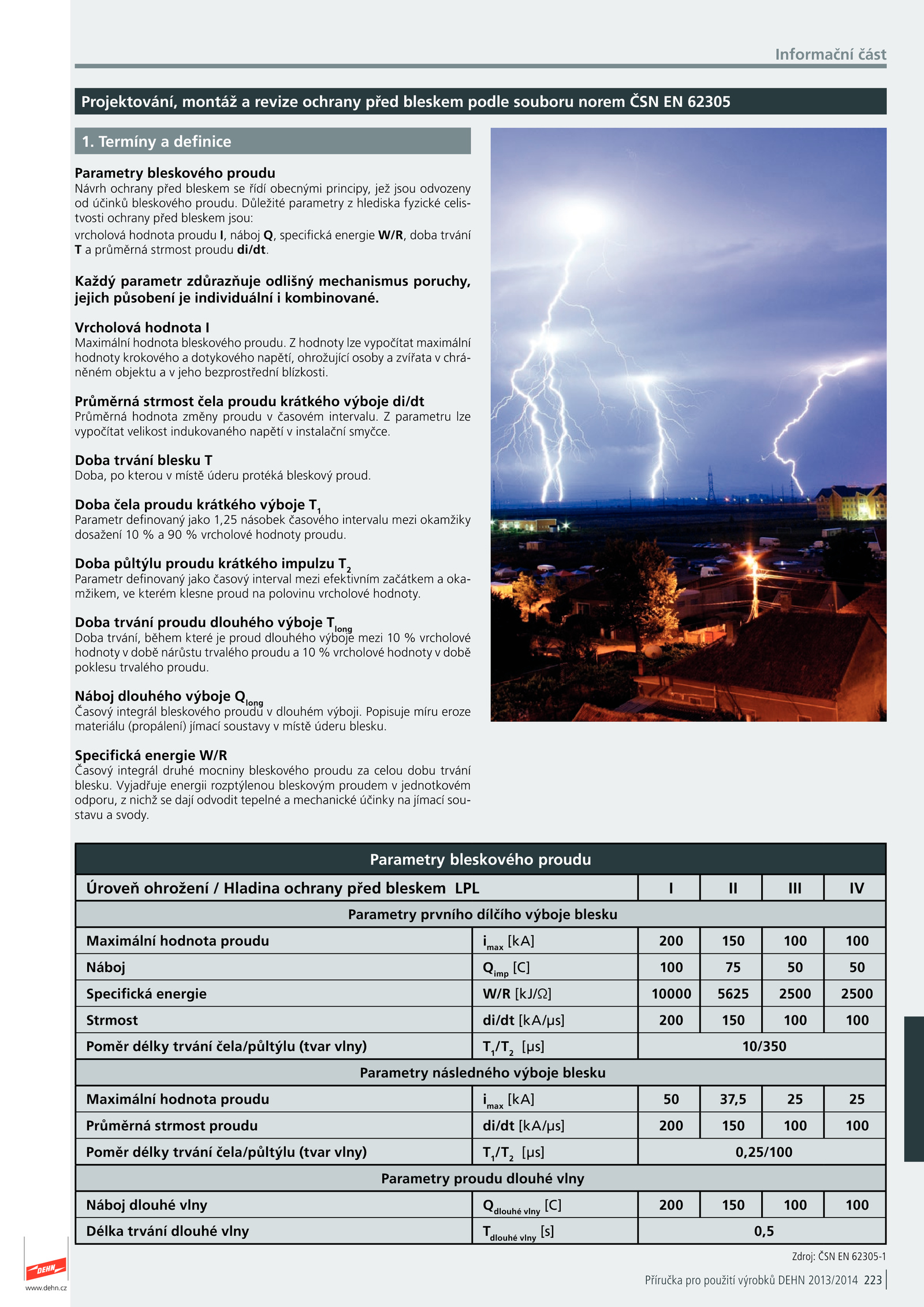

223Příručka pro použití výrobků DEHN 2013/2014
Projektování, montáž revize ochrany před bleskem podle souboru norem ČSN 62305
1.dehn. Důležité parametry hlediska fyzické celis-
tvosti ochrany před bleskem jsou:
vrcholová hodnota proudu náboj specifická energie W/R, doba trvání
T průměrná strmost proudu di/dt.
Vrcholová hodnota I
Maximální hodnota bleskového proudu.www.
Doba trvání blesku T
Doba, kterou místě úderu protéká bleskový proud.
Doba půltýlu proudu krátkého impulzu T2
Parametr definovaný jako časový interval mezi efektivním začátkem oka-
mžikem, kterém klesne proud polovinu vrcholové hodnoty.
Zdroj: ČSN 62305-1
Parametry bleskového proudu
Úroveň ohrožení Hladina ochrany před bleskem LPL III IV
Parametry prvního dílčího výboje blesku
Maximální hodnota proudu imax
[kA] 200 150 100 100
Náboj Qimp
[C] 100 50
Specifická energie W/R [kJ/Ω] 10000 5625 2500 2500
Strmost di/dt [kA/μs] 200 150 100 100
Poměr délky trvání čela/půltýlu (tvar vlny) T1
/T2
[μs] 10/350
Parametry následného výboje blesku
Maximální hodnota proudu imax
[kA] 37,5 25
Průměrná strmost proudu di/dt [kA/μs] 200 150 100 100
Poměr délky trvání čela/půltýlu (tvar vlny) T1
/T2
[μs] 0,25/100
Parametry proudu dlouhé vlny
Náboj dlouhé vlny Qdlouhé vlny
[C] 200 150 100 100
Délka trvání dlouhé vlny Tdlouhé vlny
[s] 0,5
.
Doba čela proudu krátkého výboje T1
Parametr definovaný jako 1,25 násobek časového intervalu mezi okamžiky
dosažení vrcholové hodnoty proudu.
Specifická energie W/R
Časový integrál druhé mocniny bleskového proudu celou dobu trvání
blesku.
Doba trvání proudu dlouhého výboje Tlong
Doba trvání, během které proud dlouhého výboje mezi vrcholové
hodnoty době nárůstu trvalého proudu vrcholové hodnoty době
poklesu trvalého proudu. Termíny definice
Parametry bleskového proudu
Návrh ochrany před bleskem řídí obecnými principy, jež jsou odvozeny
od účinků bleskového proudu.
Průměrná strmost čela proudu krátkého výboje di/dt
Průměrná hodnota změny proudu časovém intervalu. parametru lze
vypočítat velikost indukovaného napětí instalační smyčce. Popisuje míru eroze
materiálu (propálení) jímací soustavy místě úderu blesku. hodnoty lze vypočítat maximální
hodnoty krokového dotykového napětí, ohrožující osoby zvířata chrá-
něném objektu jeho bezprostřední blízkosti. Vyjadřuje energii rozptýlenou bleskovým proudem jednotkovém
odporu, nichž dají odvodit tepelné mechanické účinky jímací sou-
stavu svody.
Každý parametr zdůrazňuje odlišný mechanismus poruchy,
jejich působení individuální kombinované
