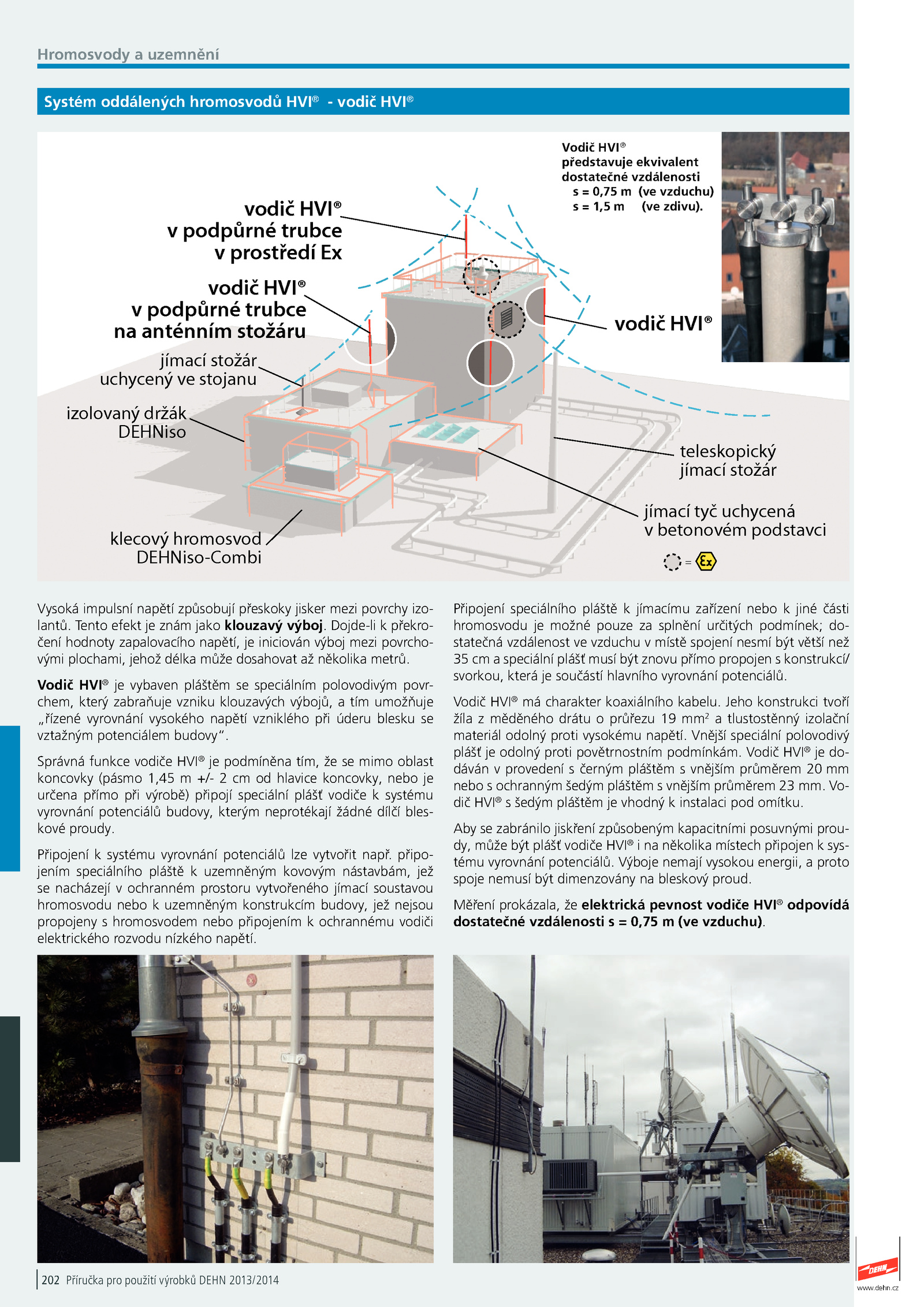

Systém oddálených hromosvodů HVI®
- vodič HVI®
jímací tyč uchycená
v betonovém podstavci
vodič HVI®
teleskopický
jímací stožár
jímací stožár
uchycený stojanu
izolovaný držák
DEHNiso
klecový hromosvod
DEHNiso-Combi
vodič HVI®
vodič HVI®
v podpůrné trubce
v prostředí Ex
vodič HVI®
v podpůrné trubce
na anténním stožáru
Vodič HVI®
představuje ekvivalent
dostatečné vzdálenosti
s 0,75 (ve vzduchu)
1,5 (ve zdivu).
Vodič HVI®
je vybaven pláštěm speciálním polovodivým povr-
chem, který zabraňuje vzniku klouzavých výbojů, tím umožňuje
„řízené vyrovnání vysokého napětí vzniklého při úderu blesku se
vztažným potenciálem budovy“.
.cz
Hromosvody uzemnění
202 Příručka pro použití výrobků DEHN 2013/2014
Vysoká impulsní napětí způsobují přeskoky jisker mezi povrchy izo-
lantů. Tento efekt znám jako klouzavý výboj.www. Vnější speciální polovodivý
plášť odolný proti povětrnostním podmínkám.
Připojení speciálního pláště jímacímu zařízení nebo jiné části
hromosvodu možné pouze splnění určitých podmínek; do-
statečná vzdálenost vzduchu místě spojení nesmí být větší než
35 cm speciální plášť musí být znovu přímo propojen konstrukcí/
svorkou, která součástí hlavního vyrovnání potenciálů. Dojde-li překro-
čení hodnoty zapalovacího napětí, iniciován výboj mezi povrcho-
vými plochami, jehož délka může dosahovat několika metrů.
Měření prokázala, elektrická pevnost vodiče HVI®
odpovídá
dostatečné vzdálenosti 0,75 (ve vzduchu).
Správná funkce vodiče HVI®
je podmíněna tím, mimo oblast
koncovky (pásmo 1,45 +/- hlavice koncovky, nebo je
určena přímo při výrobě) připojí speciální plášť vodiče systému
vyrovnání potenciálů budovy, kterým neprotékají žádné dílčí bles-
kové proudy.
Připojení systému vyrovnání potenciálů lze vytvořit např.
Aby zabránilo jiskření způsobeným kapacitními posuvnými prou-
dy, může být plášť vodiče HVI®
i několika místech připojen sys-
tému vyrovnání potenciálů.dehn. Vodič HVI®
je do-
dáván provedení černým pláštěm vnějším průměrem 20 mm
nebo ochranným šedým pláštěm vnějším průměrem 23 mm. Vo-
dič HVI®
s šedým pláštěm vhodný instalaci pod omítku. Jeho konstrukci tvoří
žíla měděného drátu průřezu mm2
a tlustostěnný izolační
materiál odolný proti vysokému napětí.
Vodič HVI®
má charakter koaxiálního kabelu. Výboje nemají vysokou energii, a proto
spoje nemusí být dimenzovány bleskový proud. připo-
jením speciálního pláště uzemněným kovovým nástavbám, jež
se nacházejí ochranném prostoru vytvořeného jímací soustavou
hromosvodu nebo uzemněným konstrukcím budovy, jež nejsou
propojeny hromosvodem nebo připojením ochrannému vodiči
elektrického rozvodu nízkého napětí
