Systém chrání elektrická kovová zařízení
umístěná střechách vstupující budov před přímým úderem
blesku před nežádoucím zavlečením dílčích bleskových proudů do
vnitřních instalací budov. držáku možné připevnit
jímací tyč nebo drát.www.
S pomocí součástí DEHNiso-Combi lze sestavit:
• jímací tyče kuželovitým ochranným prostorem,
• klecové hromosvody více izolovanými stožáry rozsáhlým
ochranným prostorem,
• tyčové hromosvody volně stojících jímacích stožárů.
Dostatečná vzdálenost vypočítá podle vzorců uvedených ČSN
EN 62305-3.
Velikosti ochranných úhlů, kuželovitých ochranných prostorů prů-
věsů valivé koule jsou uvedeny v tabulkách v dalším textu.
.
Oddálený hromosvod DEHNiso-Combi instalovaný dostatečné
vzdálenosti „s“ zabraňuje nežádoucím přeskokům výbojů chrá-
něná zařízení, nekontrolovanému jiskření indukci dílčích blesko-
vých proudů kovových elektrických zařízení.
Systém DEHNiso-Combi umožňuje snadnou všestrannou instalaci
oddálených hromosvodů.
V praxi velmi osvědčil zejména při ochraně
velkých nástaveb jednotek zařízení umístěných střechách. Izolované držáky jsou buď osazené úchyty/pří-
chytkami/svorkami mají pevnou standardní délku nebo dodá-
vají neosazené délce včetně potřebných prvků. Pomocí
nich lze jímací stožáry stabilizovat, aby ustály nárazy větru vysoké
rychlosti.cz

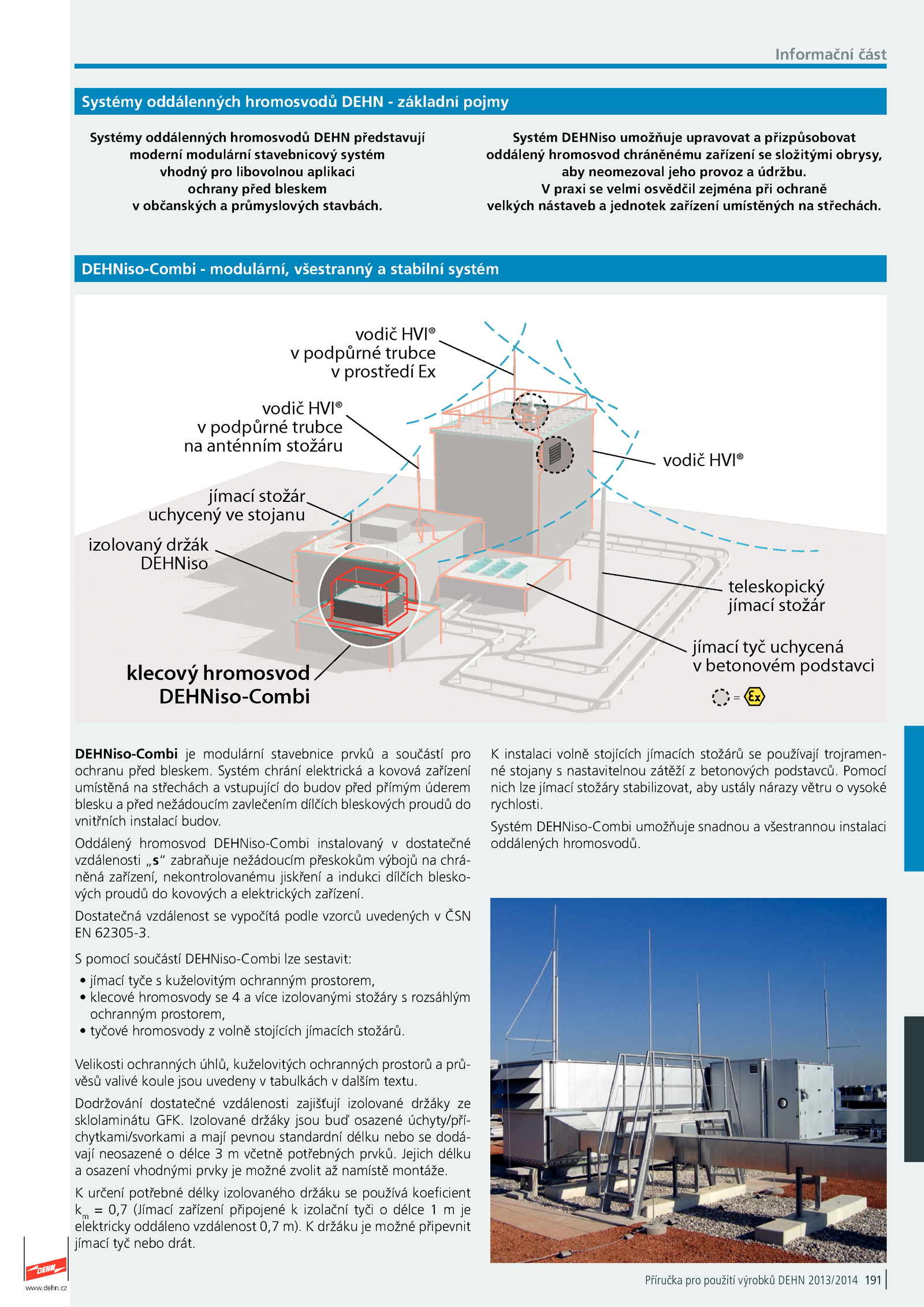

Informační část
191Příručka pro použití výrobků DEHN 2013/2014
Systémy oddálenných hromosvodů DEHN základní pojmy
jímací tyč uchycená
v betonovém podstavci
vodič HVI®
teleskopický
jímací stožár
vodič HVI®
v podpůrné trubce
v prostředí Ex
vodič HVI®
v podpůrné trubce
na anténním stožáru
jímací stožár
uchycený stojanu
izolovaný držák
DEHNiso
klecový hromosvod
DEHNiso-Combi
DEHNiso-Combi modulární stavebnice prvků součástí pro
ochranu před bleskem.dehn.
K určení potřebné délky izolovaného držáku používá koeficient
km
= 0,7 (Jímací zařízení připojené izolační tyči délce je
elektricky oddáleno vzdálenost 0,7 m).
Dodržování dostatečné vzdálenosti zajišťují izolované držáky ze
sklolaminátu GFK.
DEHNiso-Combi modulární, všestranný stabilní systém
Systémy oddálenných hromosvodů DEHN představují
moderní modulární stavebnicový systém
vhodný pro libovolnou aplikaci
ochrany před bleskem
v občanských průmyslových stavbách.
K instalaci volně stojících jímacích stožárů používají trojramen-
né stojany nastavitelnou zátěží betonových podstavců.
Systém DEHNiso umožňuje upravovat přizpůsobovat
oddálený hromosvod chráněnému zařízení složitými obrysy,
aby neomezoval jeho provoz údržbu. Jejich délku
a osazení vhodnými prvky možné zvolit namístě montáže
