www.
délka
1 m
hmotnost
kg
hmotnost
1 kg
délka
m
drát FeZn, mm, holý 800 008 0,393 2,54
drát FeZn, mm, holý 800 010 0,617 1,62
drát FeZn, mm, PVC izolací 800 108 0,440 2,30
drát FeZn, mm, PVC izolací 800 110 0,680 1,48
drát AlMgSi mm, holý polotvrdý/měkký 840 008 840 018, 840 108 0,135 7,40
drát AlMgSi mm, holý polotvrdý/měkký 840 010 0,211 4,72
drát AlMgSi, mm, PCV izolací 840 118 0,175 5,70
drát nerez V2A V4A mm, holý 860 008 860 908 0,395 2,54
drát nerez V2A V4A mm, holý 860 010 860 020, 860 910 860 920 0,617 1,62
drát mm, holý polotvrdý/měkký 830 008 830 108, 830 038 0,448 2,22
pásek FeZn, 20x2,5 mm, 300/500, holý 810 225 0,400 2,50
pásek FeZn, 30x3,5 mm, 300/500, holý 810 335 852 335 0,840 1,19
pásek FeZn, 30x4 mm, 300/500, holý 810 304 0,960 1,04
pásek FeZn, 40x4 mm, Z300/500, holý 1,280 0,78
pásek FeZn, 40x5 mm, Z300/500, holý 810 405 1,600 0,63
pásek nerez V2A V4A, 30x3,5 mm, holý 860 335 860 325, 860 900 860 925 0,825 1,21
pásek 20x2,5 mm, holý 831 225 0,450 2,22
. Doporučené hodnoty pro utahování šroubů
šroub utahovací moment šroub utahovací moment
M5/M6 Nm M10 Nm
M8 Nm M12 Nm
zkratka popis
1. Druhy vodičů
Fl páskový vodič
Rd, Ø kruhový vodič, drát, lano
symbol popis
4.4401 nebo 1.4571)
St/blank ocel černá
St/tZn, FeZn ocel žárově zinkovaná
St/gal Zn ocel galvanicky pozinkovaná
St/Cu ocel poměděná
TG temperovaná litina
TG/tZn temperovaná litina žárově zinkovaná
ZG zinkový odlitek
GG šedá litina
Cu měď elektrotechnická
RG červený bronz
Ms mosaz
Ms/gal Cu mosaz galvanicky poměděná
Ms/gal Sn mosaz galvanicky pocínovaná
Cu/gal Sn měď galvanicky pocínovaná
Sn cín
K plast/polyetylén/polyamid/polystyrén
PVC polyvinylchlorid
GFK plast zesílený skleněnými vlákny
UP polyester nesycený
PA polyamid
EVA kopolymer etylénvinylacetát
vPE síťovaný polyetylén
Použité zkratky symboly
Materiály převodový poměr: délka hmotnost hmotnost délka
popis výrobku kat.4301 nebo 1.4303)
nerez (V4A), korozivzdorná ocel
Niro (V4A) (materiálové číslo 1. Šrouby/vruty
vrut půlkulatou hlavou
vrut zápustnou hlavou
vrut závitovou hlavou
šroub válcovou hlavou
šroub půlkulatou hlavou
šroub kolovou hlavou
šroub rýhovanou hlavou
zápustný šroub
šroub zápustnou čočkovitou hlavou
hlava šroubu/vrutu drážkou
šestihraná hlava šroubu/vrutu
šestihraná hlava šroubu/vrutu drážkou
hlava šroubu/vrutu křížovou drážkou
hlava šroubu/vrutu vnitřní hvězdicí
hlava šroubu/vrutu kombinovanou drážkou
5.cz
Hromosvody uzemnění

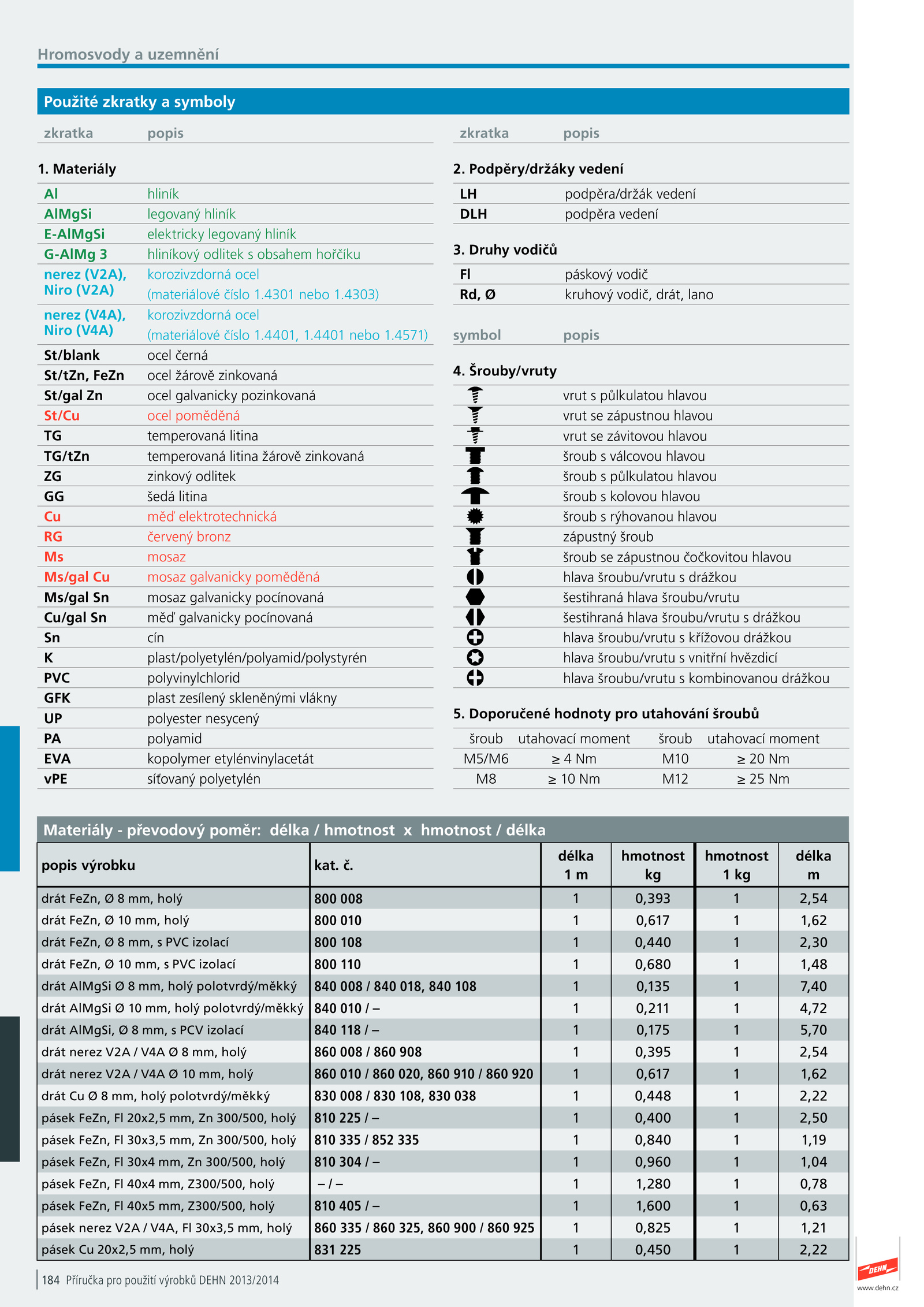

184 Příručka pro použití výrobků DEHN 2013/2014
zkratka popis
2. Materiály
Al hliník
AlMgSi legovaný hliník
E-AlMgSi elektricky legovaný hliník
G-AlMg hliníkový odlitek obsahem hořčíku
nerez (V2A), korozivzdorná ocel
Niro (V2A) (materiálové číslo 1.dehn. č.4401, 1. Podpěry/držáky vedení
LH podpěra/držák vedení
DLH podpěra vedení
3
