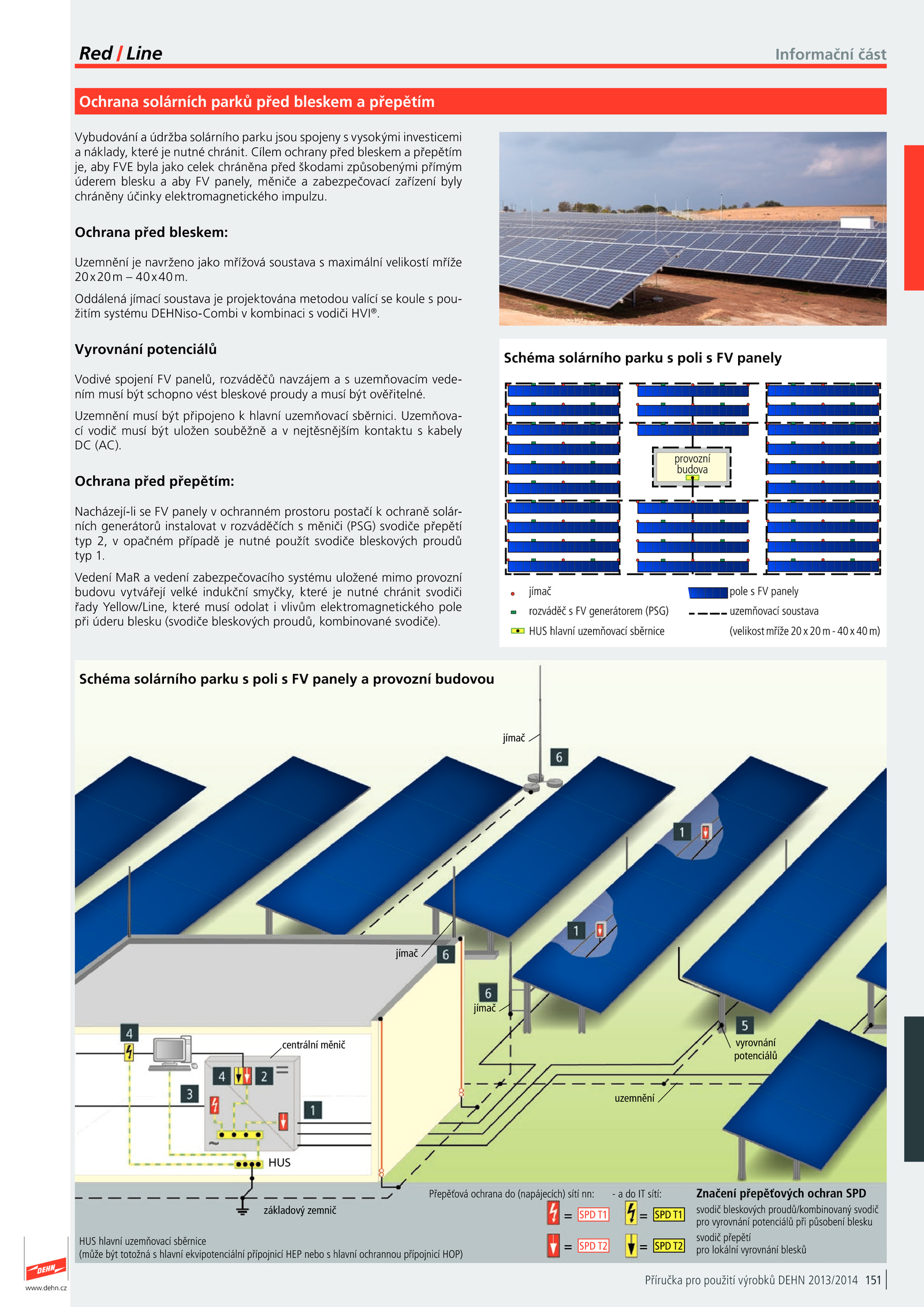

www.dehn. Vyrovnání potenciálů Vodivé spojení panelů, rozváděčů navzájem s uzemňovacím vede- ním musí být schopno vést bleskové proudy musí být ověřitelné.cz Informační částRed Line 151Příručka pro použití výrobků DEHN 2013/2014 Ochrana solárních parků před bleskem přepětím Vybudování údržba solárního parku jsou spojeny vysokými investicemi a náklady, které nutné chránit. Uzemnění musí být připojeno k hlavní uzemňovací sběrnici. Cílem ochrany před bleskem přepětím je, aby FVE byla jako celek chráněna před škodami způsobenými přímým úderem blesku aby panely, měniče zabezpečovací zařízení byly chráněny účinky elektromagnetického impulzu. Oddálená jímací soustava projektována metodou valící koule s pou- žitím systému DEHNiso-Combi v kombinaci vodiči HVI® . Ochrana před bleskem: Uzemnění navrženo jako mřížová soustava s maximální velikostí mříže 20 x 20 m 40 x 40 m. Uzemňova- cí vodič musí být uložen souběžně v nejtěsnějším kontaktu kabely DC (AC). Vedení MaR vedení zabezpečovacího systému uložené mimo provozní budovu vytvářejí velké indukční smyčky, které nutné chránit svodiči řady Yellow/Line, které musí odolat vlivům elektromagnetického pole při úderu blesku (svodiče bleskových proudů, kombinované svodiče). Ochrana před přepětím: Nacházejí-li panely v ochranném prostoru postačí k ochraně solár- ních generátorů instalovat v rozváděčích měniči (PSG) svodiče přepětí typ v opačném případě nutné použít svodiče bleskových proudů typ 1. Schéma solárního parku s poli panely provozní budovou Schéma solárního parku poli panely provozní budovou provozní budova jímač rozváděč generátorem (PSG) HUS hlavní uzemňovací sběrnice pole panely uzemňovací soustava (velikostmříže20x20m-40x40m) SPD T2=SPD T2 = SPD T1 = SPD T1= HUS HUS hlavní uzemňovací sběrnice (může být totožná hlavní ekvipotenciální přípojnicí HEP nebo hlavní ochrannou přípojnicí HOP) centrální měnič jímač jímač uzemnění základový zemnič Značení přepěťových ochran SPD svodič bleskových proudů/kombinovaný svodič pro vyrovnání potenciálů při působení blesku svodič přepětí pro lokální vyrovnání blesků Přepěťová ochrana (napájecích) sítí nn: sítí: Schéma solárního parku s poli panely jímač vyrovnání potenciálů

---

---
