4. musí být nastavitelná, nastavení určí PDS podle místních síťových
podmínek, ev.
Po skokové změně napětí musí nesynchronní výrobní modul být schopen dosáhnout změny jalového
výkonu výstupu doby t1, kterou stanoví příslušný provozovatel soustavy rozpětí sekund, musí se
ustálit hodnotě stanovené pomocí strmosti doby stanovené příslušným provozovatelem soustavy v
0%
100%
Q/Qmax přebuzený (kapacitní)
Q(U)
-100%
X1
X2
X4
X3
U/Un
podbuzený (induktivní)
.
Charakteristická křivka Q(U) podle Obr.
Bod X1: Hodnota poměru U/Un menší než které odpovídá maximální dodávaný jalový výkon výrobny, pro
zvýšení hodnoty napětí místě připojení
Bod X2: Hodnota poměru U/Un menší než která počáteční hodnotou pro dodávku jalového výkonu pro
zvýšení napětí místě připojení. studie připojitelnosti.

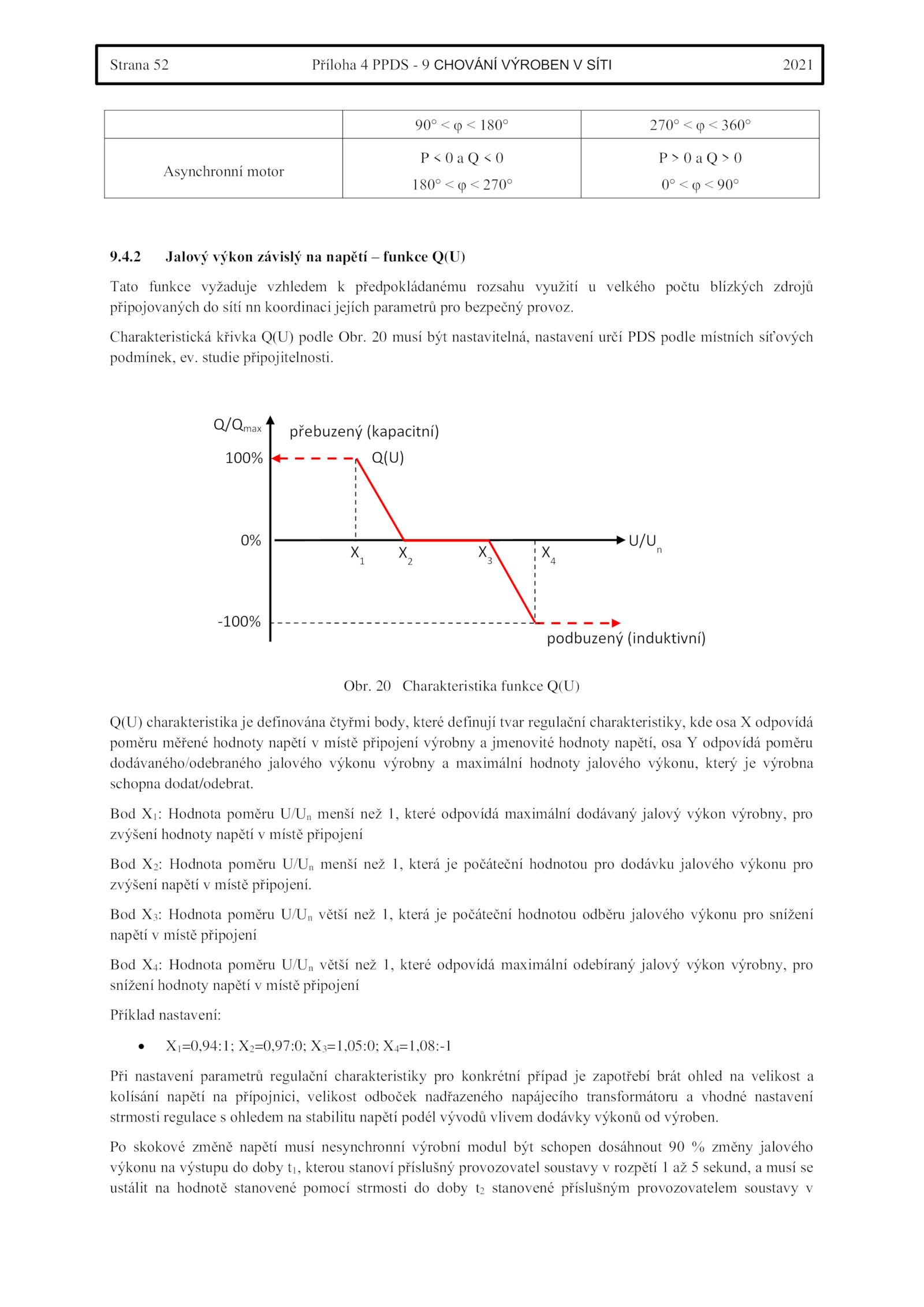

Obr. Charakteristika funkce Q(U)
Q(U) charakteristika definována čtyřmi body, které definují tvar regulační charakteristiky, kde osa odpovídá
poměru měřené hodnoty napětí místě připojení výrobny jmenovité hodnoty napětí, osa odpovídá poměru
dodávaného/odebraného jalového výkonu výrobny maximální hodnoty jalového výkonu, který výrobna
schopna dodat/odebrat.Strana Příloha PPDS CHOVÁNÍ VÝROBEN SÍTI 2021
90° 180° 270° 360°
Asynchronní motor
P 0
180° 270°
P 0
0° 90°
9.
Bod X3: Hodnota poměru U/Un větší než která počáteční hodnotou odběru jalového výkonu pro snížení
napětí místě připojení
Bod X4: Hodnota poměru U/Un větší než které odpovídá maximální odebíraný jalový výkon výrobny, pro
snížení hodnoty napětí místě připojení
Příklad nastavení:
• X1=0,94:1; X2=0,97:0; X3=1,05:0; X4=1,08:-1
Při nastavení parametrů regulační charakteristiky pro konkrétní případ zapotřebí brát ohled velikost a
kolísání napětí přípojnici, velikost odboček nadřazeného napájecího transformátoru vhodné nastavení
strmosti regulace ohledem stabilitu napětí podél vývodů vlivem dodávky výkonů výroben.2 Jalový výkon závislý napětí funkce Q(U)
Tato funkce vyžaduje vzhledem předpokládanému rozsahu využití velkého počtu blízkých zdrojů
připojovaných sítí koordinaci jejích parametrů pro bezpečný provoz
