. Časový průběh Obr.2.2.Strana Příloha PPDS CHOVÁNÍ VÝROBEN SÍTI 2021
Obr.
Jde-li připojení sítě OZ, pak odpojení musí dojít průběhu beznapěťové přestávky. Schopnost překlenutí krátkodobého nadpětí A1, A2, B1, C
U sítí nízkého napětí musí být vyhodnoceno nejvyšší fázové napětí, nebo tam kde není dostupné fázové nejvyšší
sdružené napětí, zatímco sítí vysokého napětí 110 musí být vyhodnoceno nejvyšší sdružené napětí.
9.2 Překlenutí poruchy při krátkodobém nadpětí (OVRT)
Výrobní moduly A1, A2, B1, musí být podle [30] schopny zůstat připojeny, pokud napětí vývodech
nepřekročí horní mez rozsahu napětí pro trvalý provoz úrovně 120% dohodnutého napětí dobu
1 sekundy, 115% deklarovaného napětí dobu sekund.j.
Nastavení ochran výroben musí být koordinováno požadovanými hodnotami Obr. 12. aby jednak
nedocházelo ohrožení zařízení výroben, jednak jejich předčasnému odpojení.

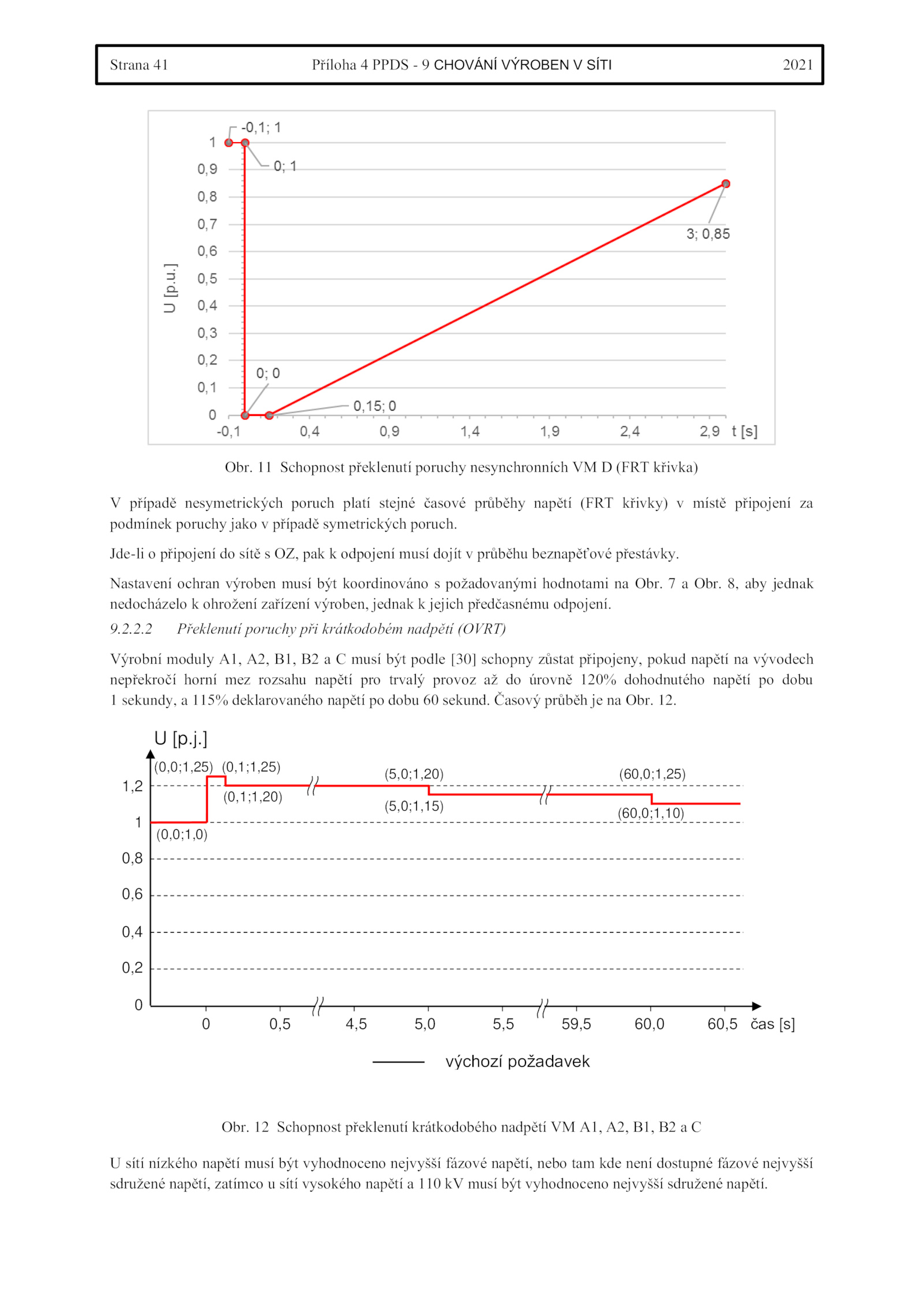

Obr. Obr. Schopnost překlenutí poruchy nesynchronních (FRT křivka)
V případě nesymetrických poruch platí stejné časové průběhy napětí (FRT křivky) místě připojení za
podmínek poruchy jako případě symetrických poruch.
0 0,5 4,5 5,0 5,5 59,5 60,0 60,5 čas [s]
1,2
1
0,8
0,6
0,4
0,2
0
výchozí požadavek
(0,0;1,25) (0,1;1,25) (5,0;1,20) (60,0;1,25)
(0,1;1,20)
(0,0;1,0)
(5,0;1,15) (60,0;1,10)
U [p
