základní pravidlový rámec pro všechny, kdo chtějí připojit výrobnu elektřiny nebo akumulační zařízení do distribuční soustavy. Není to napsané jen pro distributora, ale také pro projektanty, investory, provozovatele výroben a další odborníky, kteří se na přípravě a provozu takového zařízení podílejí. Smyslem je, aby už při návrhu bylo jasné, za jakých technických podmínek se vůbec dá zařízení k síti připojit a jak se musí chovat, aby neohrožovalo bezpečný a spolehlivý provoz celé soustavy. Už v úvodu je patrné, že nejde jen o formální povolení připojení, ale hlavně o to, aby výrobna síť nerušila, nezhoršovala kvalitu napětí a při poruchách nebo přechodových stavech se chovala předvídatelně.
Vydal: Neurčeno
Autor: Provozovatelé distribučních soustav v ČR
Pro posouzení třeba vycházet zásad pro posuzování zpětných vlivů jejich přípustných
mezí [8], [9], [10].Strana Příloha PPDS ZPĚTNÉ VLIVY NAPÁJECÍ SÍŤ 2021

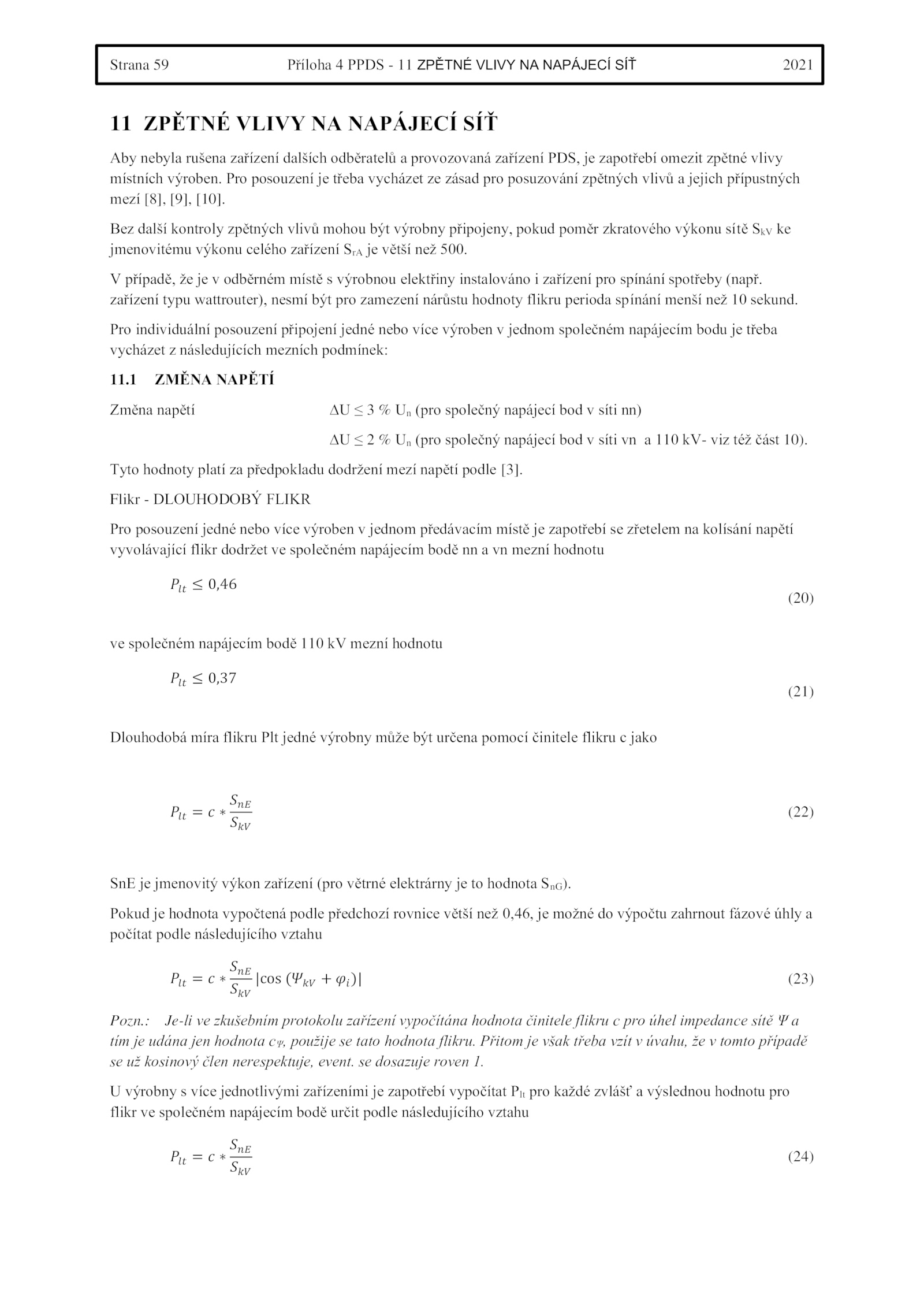

11 ZPĚTNÉ VLIVY NAPÁJECÍ SÍŤ
Aby nebyla rušena zařízení dalších odběratelů provozovaná zařízení PDS, zapotřebí omezit zpětné vlivy
místních výroben. Přitom však třeba vzít úvahu, tomto případě
se kosinový člen nerespektuje, event.: Je-li zkušebním protokolu zařízení vypočítána hodnota činitele flikru pro úhel impedance sítě a
tím udána jen hodnota cΨ, použije tato hodnota flikru.
Bez další kontroly zpětných vlivů mohou být výrobny připojeny, pokud poměr zkratového výkonu sítě SkV ke
jmenovitému výkonu celého zařízení SrA větší než 500.
zařízení typu wattrouter), nesmí být pro zamezení nárůstu hodnoty flikru perioda spínání menší než sekund.
V případě, odběrném místě výrobnou elektřiny instalováno zařízení pro spínání spotřeby (např. dosazuje roven 1.
Flikr DLOUHODOBÝ FLIKR
Pro posouzení jedné nebo více výroben jednom předávacím místě zapotřebí zřetelem kolísání napětí
vyvolávající flikr dodržet společném napájecím bodě mezní hodnotu
𝑃𝑙𝑡 0,46
(20)
ve společném napájecím bodě 110 mezní hodnotu
𝑃𝑙𝑡 0,37
(21)
Dlouhodobá míra flikru Plt jedné výrobny může být určena pomocí činitele flikru jako
𝑃𝑙𝑡 ∗
𝑆𝑛𝐸
𝑆𝑘𝑉
(22)
SnE jmenovitý výkon zařízení (pro větrné elektrárny hodnota SnG).
Tyto hodnoty platí předpokladu dodržení mezí napětí podle [3].
Pokud hodnota vypočtená podle předchozí rovnice větší než 0,46, možné výpočtu zahrnout fázové úhly a
počítat podle následujícího vztahu
𝑃𝑙𝑡 ∗
𝑆𝑛𝐸
𝑆𝑘𝑉
|cos(𝛹𝑘𝑉 𝜑𝑖)| (23)
Pozn.1 ZMĚNA NAPĚTÍ
Změna napětí (pro společný napájecí bod síti nn)
∆U (pro společný napájecí bod síti 110 kV- viz též část 10).
Pro individuální posouzení připojení jedné nebo více výroben jednom společném napájecím bodu třeba
vycházet následujících mezních podmínek:
11.
U výrobny více jednotlivými zařízeními zapotřebí vypočítat Plt pro každé zvlášť výslednou hodnotu pro
flikr společném napájecím bodě určit podle následujícího vztahu
𝑃𝑙𝑡 ∗
𝑆𝑛𝐸
𝑆𝑘𝑉
(24)
