Schéma zapojení reverzačních spouštěčů SBRC9.4..Spouštěče motorů 5.4 Reverzační spouštěče
121

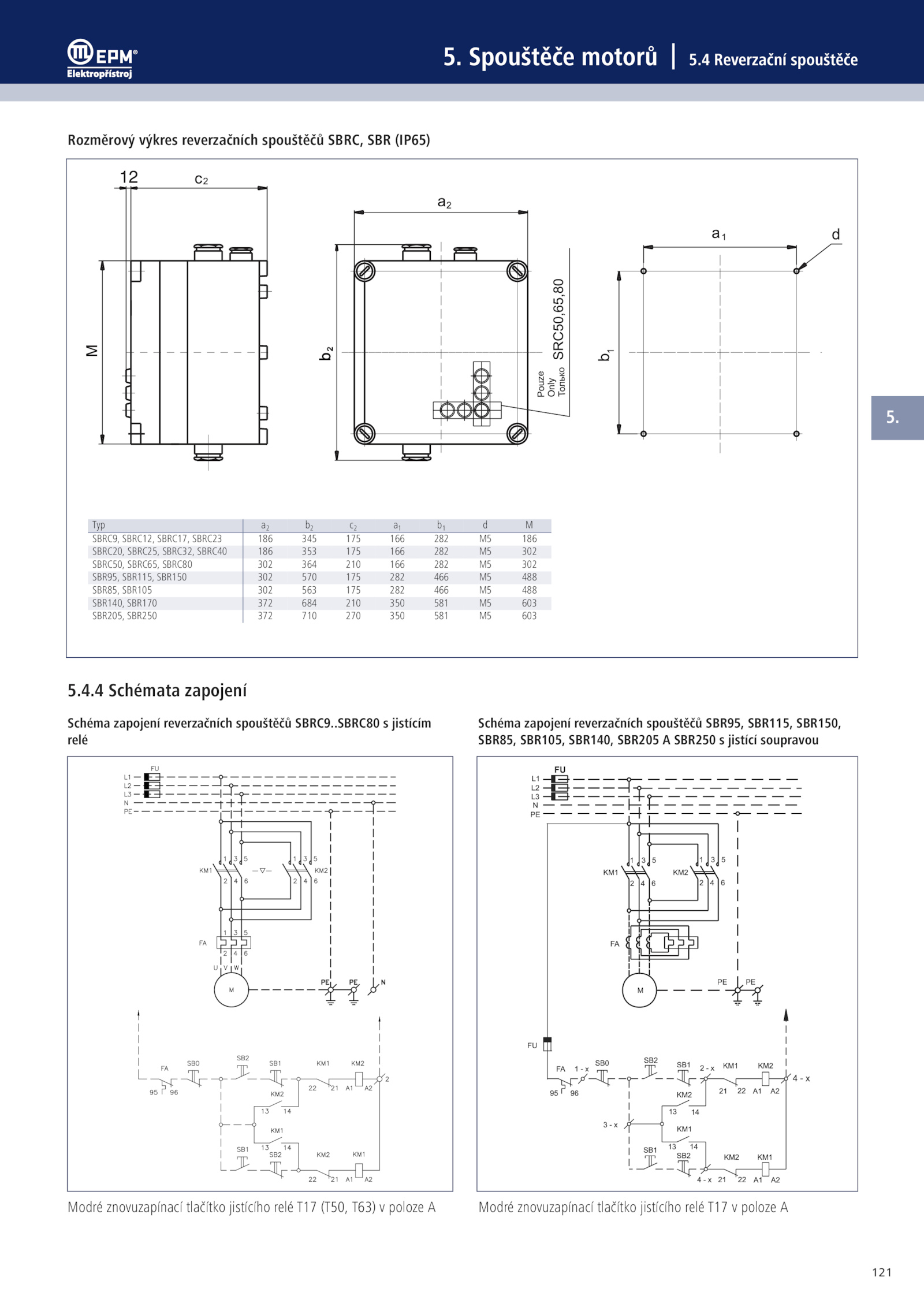

Rozměrový výkres reverzačních spouštěčů SBRC, SBR (IP65)
Typ M
SBRC9, SBRC12, SBRC17, SBRC23 186 345 175 166 282 186
SBRC20, SBRC25, SBRC32, SBRC40 186 353 175 166 282 302
SBRC50, SBRC65, SBRC80 302 364 210 166 282 302
SBR95, SBR115, SBR150 302 570 175 282 466 488
SBR85, SBR105 302 563 175 282 466 488
SBR140, SBR170 372 684 210 350 581 603
SBR205, SBR250 372 710 270 350 581 603
5.
.SBRC80 jistícím
relé
Modré znovuzapínací tlačítko jistícího relé T17 (T50, T63) poloze Modré znovuzapínací tlačítko jistícího relé T17 poloze A
Schéma zapojení reverzačních spouštěčů SBR95, SBR115, SBR150,
SBR85, SBR105, SBR140, SBR205 SBR250 jistící soupravou
