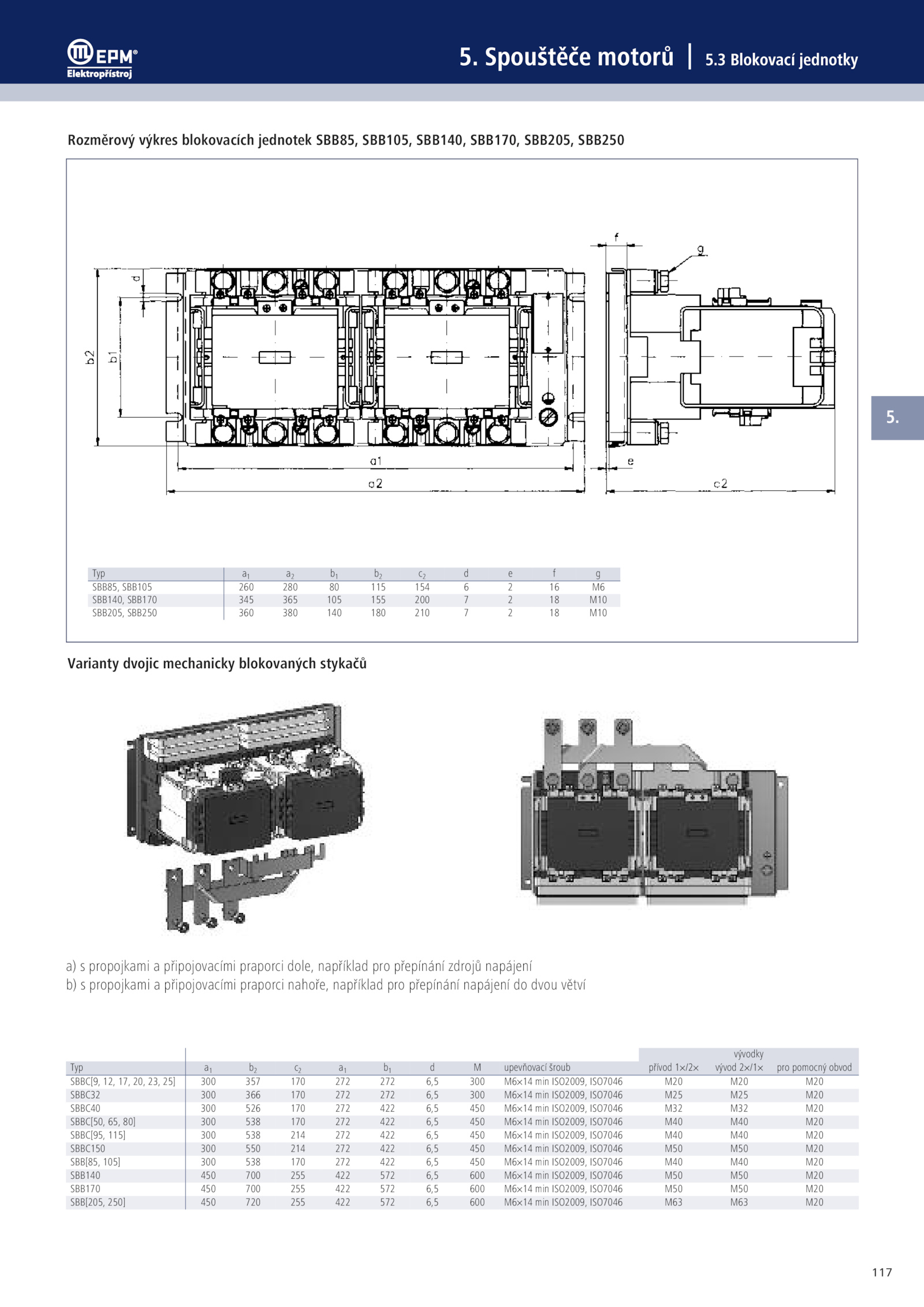

.Spouštěče motorů 5.3 Blokovací jednotky
117
Varianty dvojic mechanicky blokovaných stykačů
Rozměrový výkres blokovacích jednotek SBB85, SBB105, SBB140, SBB170, SBB205, SBB250
Typ g
SBB85, SBB105 260 280 115 154 M6
SBB140, SBB170 345 365 105 155 200 M10
SBB205, SBB250 360 380 140 180 210 M10
vývodky
Typ upevňovací šroub přívod 1×/2× vývod 2×/1× pro pomocný obvod
SBBC[9, 12, 17, 20, 23, 25] 300 357 170 272 272 6,5 300 M6×14 min ISO2009, ISO7046 M20 M20 M20
SBBC32 300 366 170 272 272 6,5 300 M6×14 min ISO2009, ISO7046 M25 M25 M20
SBBC40 300 526 170 272 422 6,5 450 M6×14 min ISO2009, ISO7046 M32 M32 M20
SBBC[50, 65, 80] 300 538 170 272 422 6,5 450 M6×14 min ISO2009, ISO7046 M40 M40 M20
SBBC[95, 115] 300 538 214 272 422 6,5 450 M6×14 min ISO2009, ISO7046 M40 M40 M20
SBBC150 300 550 214 272 422 6,5 450 M6×14 min ISO2009, ISO7046 M50 M50 M20
SBB[85, 105] 300 538 170 272 422 6,5 450 M6×14 min ISO2009, ISO7046 M40 M40 M20
SBB140 450 700 255 422 572 6,5 600 M6×14 min ISO2009, ISO7046 M50 M50 M20
SBB170 450 700 255 422 572 6,5 600 M6×14 min ISO2009, ISO7046 M50 M50 M20
SBB[205, 250] 450 720 255 422 572 6,5 600 M6×14 min ISO2009, ISO7046 M63 M63 M20
a) propojkami připojovacími praporci dole, například pro přepínání zdrojů napájení
b) propojkami připojovacími praporci nahoře, například pro přepínání napájení dvou větví
