Uvažuje stožár vysokého napětí typu ocelová konzola pařát uspořádáním vodičů
viz obrázek 6. Použitá metodika výpočtu

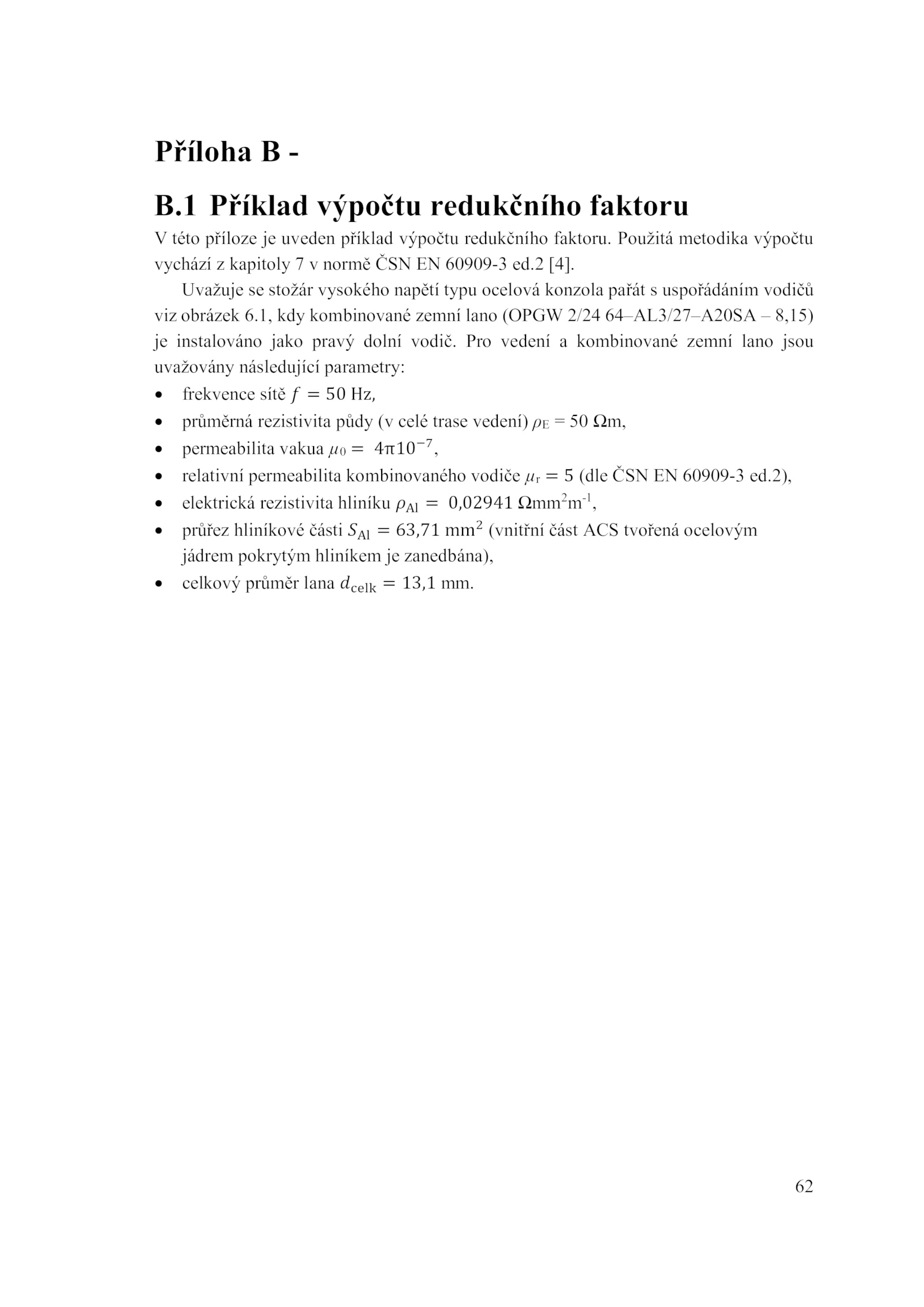

vychází kapitoly normě ČSN 60909-3 ed.1 Příklad výpočtu redukčního faktoru
V této příloze uveden příklad výpočtu redukčního faktoru.1, kdy kombinované zemní lano (OPGW 2/24 64–AL3/27–A20SA 8,15)
je instalováno jako pravý dolní vodič.
. Pro vedení kombinované zemní lano jsou
uvažovány následující parametry:
• frekvence sítě Hz,
• průměrná rezistivita půdy celé trase vedení) Ωm,
• permeabilita vakua 4π10−7
,
• relativní permeabilita kombinovaného vodiče (dle ČSN 60909-3 ed.2),
• elektrická rezistivita hliníku 𝜌𝜌Al 0,02941 Ωmm2
m-1
,
• průřez hliníkové části 𝑆𝑆Al 63,71 mm2
(vnitřní část ACS tvořená ocelovým
jádrem pokrytým hliníkem zanedbána),
• celkový průměr lana 𝑑𝑑celk 13,1 mm.2 [4].62
Příloha -
B
