Poznámky redaktora

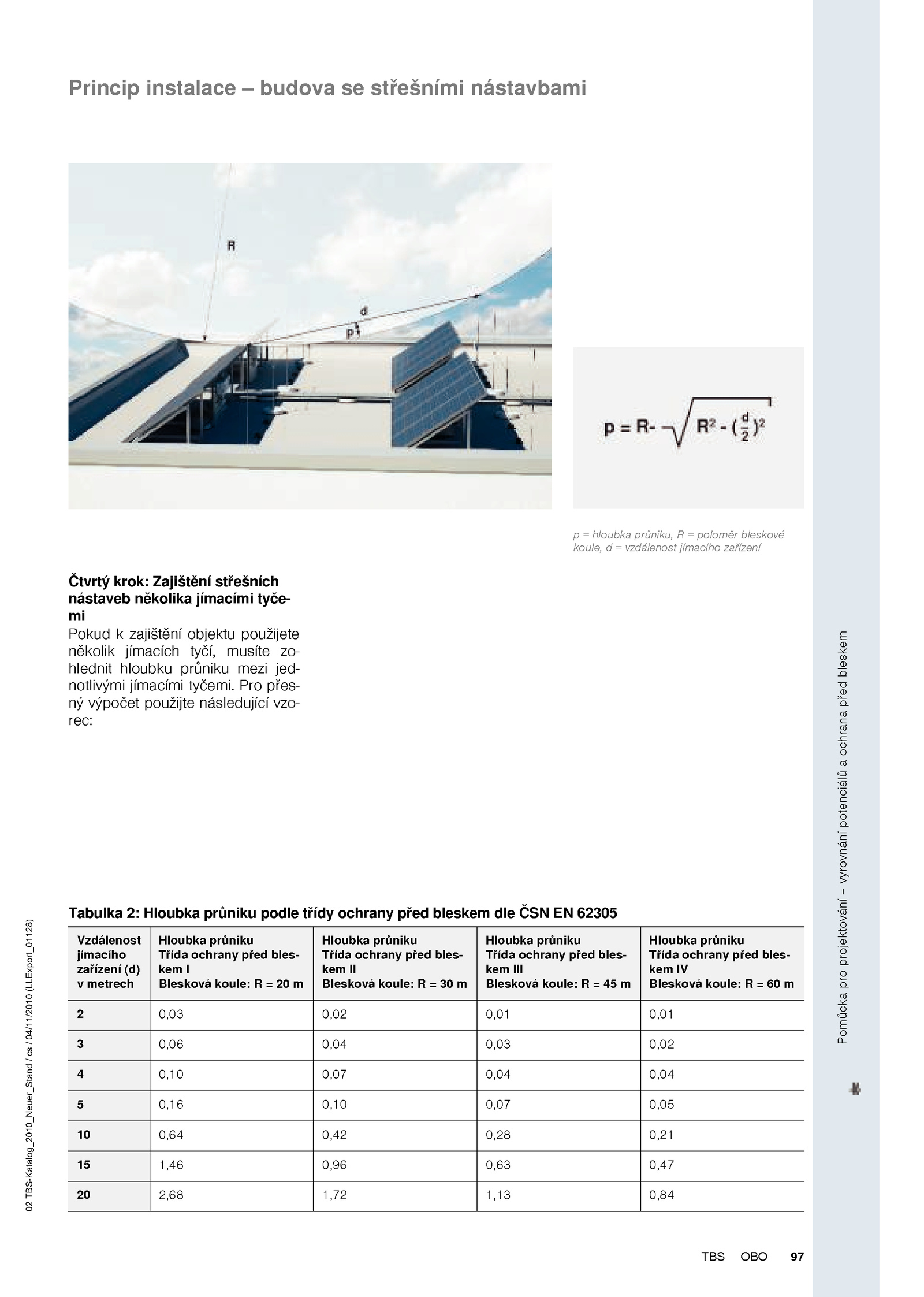

Princip instalace budova střešními nástavbami
p hloubka průniku, poloměr bleskové koule, vzdálenost jímacího zařízení
02 TBS-Katalog_2010_Neuer_Stand 04/11/2010 (LLExport_01128)
Tabulka Hloubka průniku podle třídy ochrany před bleskem dle ČSN 62305
Vzdálenost jímacího zařízení (d) metrech Hloubka průniku Třída ochrany před bleskem Blesková koule: Hloubka průniku Třída ochrany před bleskem Blesková koule: Hloubka průniku Třída ochrany před bleskem III Blesková koule: Hloubka průniku Třída ochrany před bleskem Blesková koule: m
2 20
0,03 0,06 0,10 0,16 0,64 1,46 2,68
0,02 0,04 0,07 0,10 0,42 0,96 1,72
0,01 0,03 0,04 0,07 0,28 0,63 1,13
0,01 0,02 0,04 0,05 0,21 0,47 0,84
TBS
OBO
97
Pomůcka pro projektování vyrovnání potenciálů ochrana před bleskem
Čtvrtý krok: Zajištění střešních nástaveb několika jímacími tyčemi Pokud zajištění objektu použijete několik jímacích tyčí, musíte zohlednit hloubku průniku mezi jednotlivými jímacími tyčemi. Pro přesný výpočet použijte následující vzorec:
