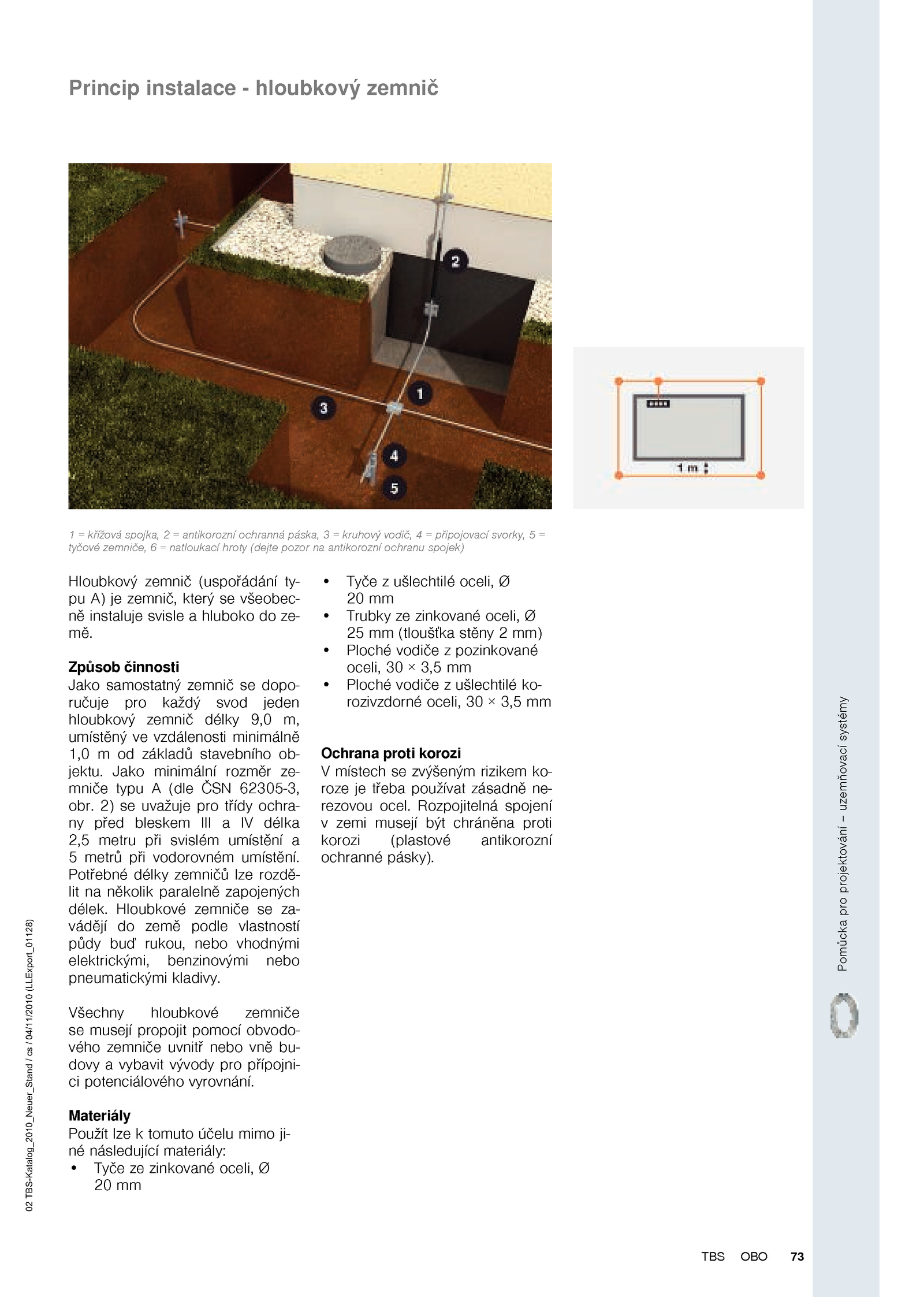

Princip instalace hloubkový zemnič
1 křížová spojka, antikorozní ochranná páska, kruhový vodič, připojovací svorky, tyčové zemniče, natloukací hroty (dejte pozor antikorozní ochranu spojek)
Hloubkový zemnič (uspořádání typu zemnič, který všeobecně instaluje svisle hluboko země. Rozpojitelná spojení zemi musejí být chráněna proti korozi (plastové antikorozní ochranné pásky). Potřebné délky zemničů lze rozdělit několik paralelně zapojených délek. Hloubkové zemniče zavádějí země podle vlastností půdy buď rukou, nebo vhodnými elektrickými, benzinovými nebo pneumatickými kladivy. uvažuje pro třídy ochrany před bleskem III délka 2,5 metru při svislém umístění metrů při vodorovném umístění.
• •
Ochrana proti korozi V místech zvýšeným rizikem koroze třeba používat zásadně nerezovou ocel. Jako minimální rozměr zemniče typu (dle ČSN 62305-3, obr.
Materiály Použít lze tomuto účelu mimo jiné následující materiály: Tyče zinkované oceli, 20 mm
TBS
OBO
73
Pomůcka pro projektování uzemňovací systémy
Tyče ušlechtilé oceli, 20 mm Trubky zinkované oceli, 25 mm (tloušťka stěny 2 mm) Ploché vodiče pozinkované oceli, 3,5 mm Ploché vodiče ušlechtilé korozivzdorné oceli, 3,5 mm
.
02 TBS-Katalog_2010_Neuer_Stand 04/11/2010 (LLExport_01128)
hloubkové zemniče Všechny se musejí propojit pomocí obvodového zemniče uvnitř nebo vně budovy vybavit vývody pro přípojnici potenciálového vyrovnání.
Způsob činnosti Jako samostatný zemnič doporučuje pro každý svod jeden hloubkový zemnič délky 9,0 umístěný vzdálenosti minimálně 1,0 základů stavebního objektu
