Po modelu zařízení odvaluje koule správném měřítku, přičemž body dotyku představují možné body přímého úderu blesku.Metoda bleskové koule
Pomůcka pro projektování ochrana fotovoltaiky před bleskem přepětím
Obr.
Zajištění fotovoltaických zařízení několika jímacími tyčemi Pokud zajištění objektu použijete několik jímacích tyčí, musíte zohlednit hloubku průniku mezi jednotlivými jímacími tyčemi. Metody projektování: Blesková koule (R), metoda bleskové koule hloubkou průniku (p) vzdáleností jímacích tyčí (d)
Metoda Metoda bleskové koule je geometricko-elektrický model, jenž umožňuje zkoušení odolnosti chráněné místnosti proti přímému úderu blesku.
Vzdálenost jímacího zařízení (d) metrech
Hloubka průniku Třída ochrany před bleskem Blesková koule: m
Hloubka průniku Třída ochrany před bleskem Blesková koule: m
Hloubka průniku Třída ochrany před bleskem III Blesková koule: m
Hloubka průniku Třída ochrany před bleskem Blesková koule: m
2 20
0,03 0,06 0,10 0,16 0,64 1,46 2,68
0,02 0,04 0,07 0,10 0,42 0,96 1,72
0,01 0,03 0,04 0,07 0,28 0,63 1,13
0,01 0,02 0,04 0,05 0,21 0,47 0,84
32
OBO
TBS
02 TBS-Katalog_2010_Neuer_Stand 04/11/2010 (LLExport_01128)

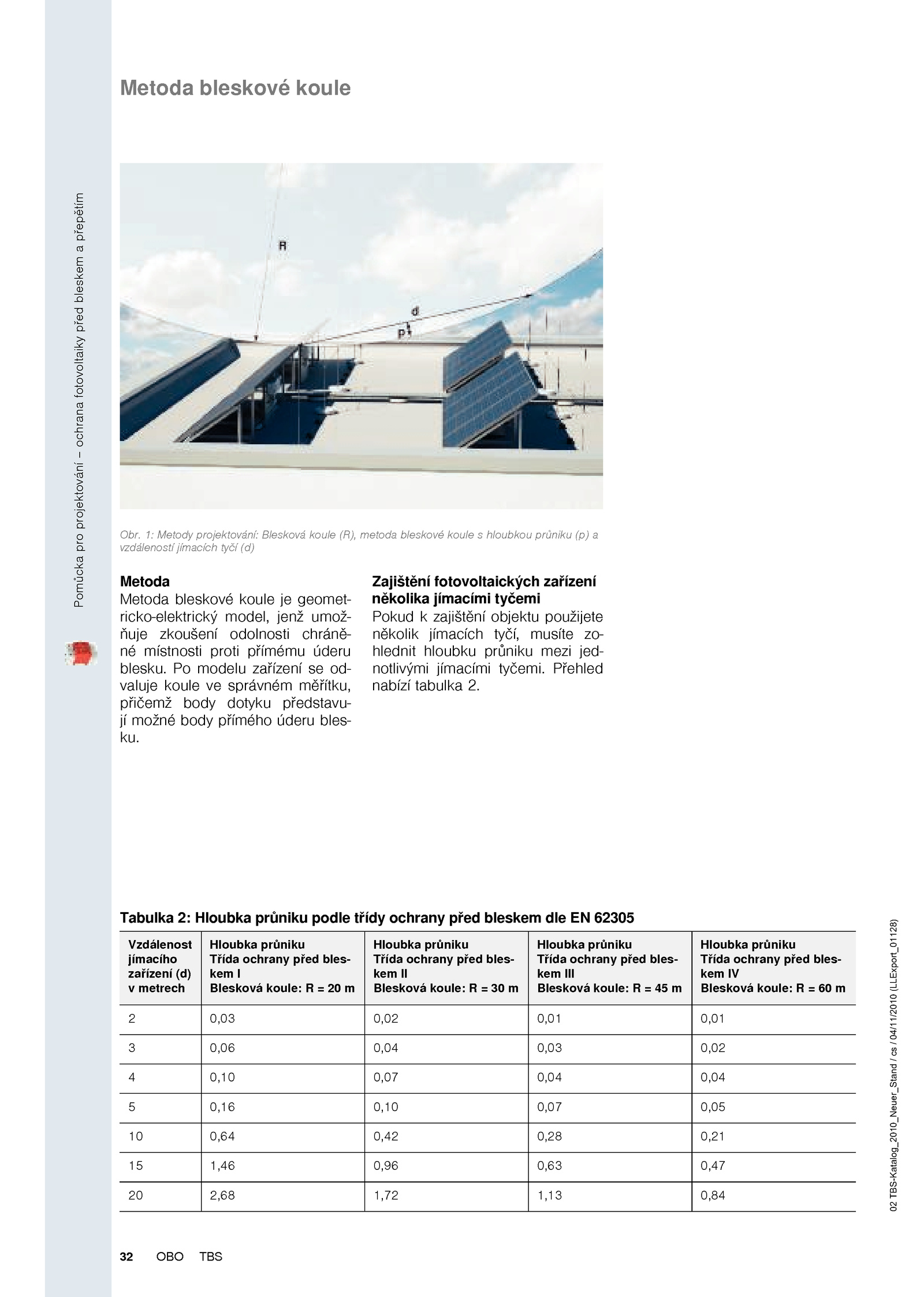

Tabulka Hloubka průniku podle třídy ochrany před bleskem dle 62305
