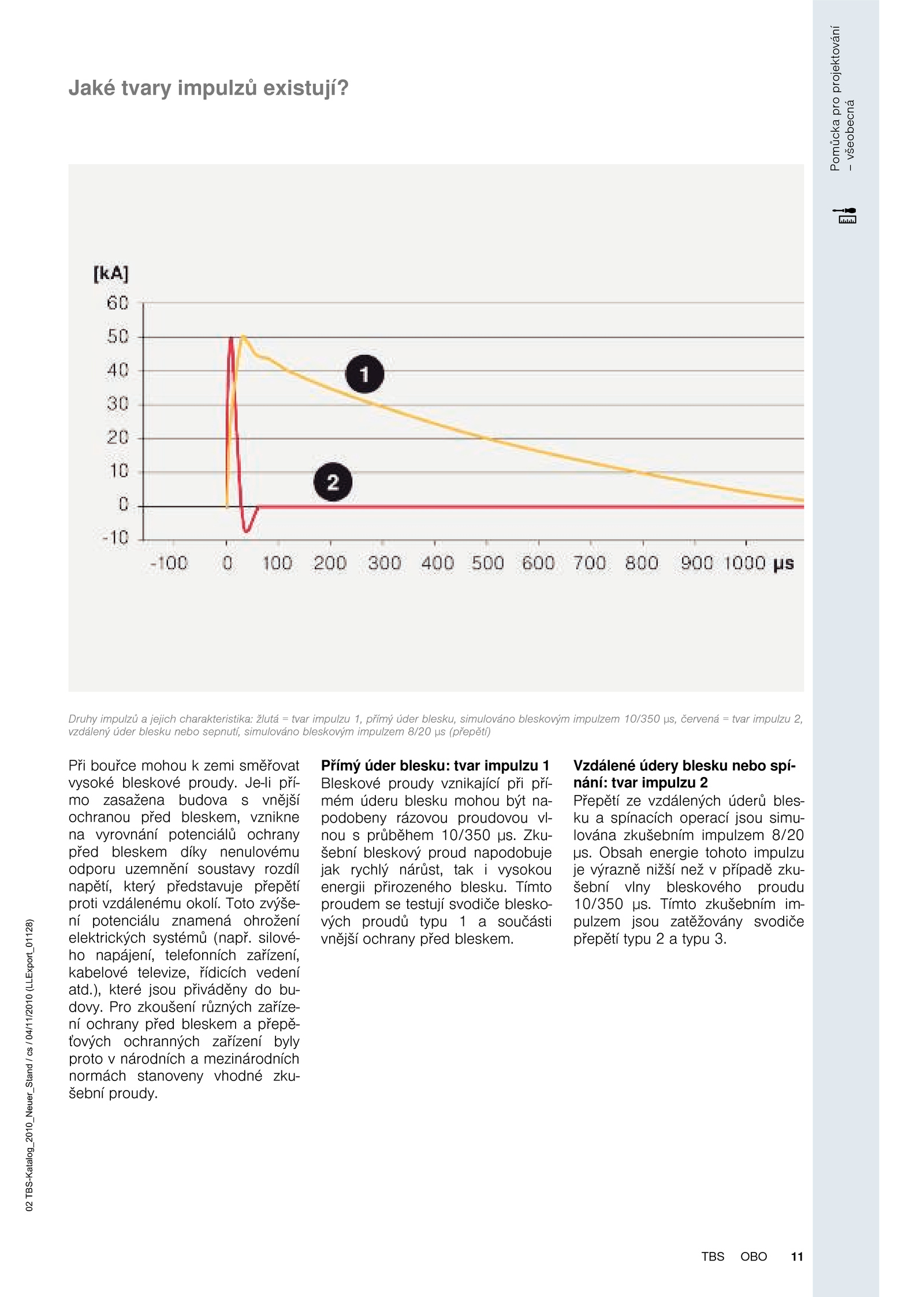

Vzdálené údery blesku nebo spínání: tvar impulzu Přepětí vzdálených úderů blesku spínacích operací jsou simulována zkušebním impulzem 8/20 µs. Je-li přímo zasažena budova vnější ochranou před bleskem, vznikne vyrovnání potenciálů ochrany před bleskem díky nenulovému odporu uzemnění soustavy rozdíl napětí, který představuje přepětí proti vzdálenému okolí.Jaké tvary impulzů existují? Druhy impulzů jejich charakteristika: žlutá tvar impulzu přímý úder blesku, simulováno bleskovým impulzem 10/350 µs, červená tvar impulzu vzdálený úder blesku nebo sepnutí, simulováno bleskovým impulzem 8/20 (přepětí) 02 TBS-Katalog_2010_Neuer_Stand 04/11/2010 (LLExport_01128) Při bouřce mohou zemi směřovat vysoké bleskové proudy. silového napájení, telefonních zařízení, kabelové televize, řídicích vedení atd. Tímto zkušebním impulzem jsou zatěžovány svodiče přepětí typu typu 3. Tímto proudem testují svodiče bleskových proudů typu součásti vnější ochrany před bleskem. Toto zvýšení potenciálu znamená ohrožení elektrických systémů (např. Přímý úder blesku: tvar impulzu Bleskové proudy vznikající při přímém úderu blesku  mohou být napodobeny rázovou proudovou vlnou průběhem 10/350 µs. Zkušební bleskový proud napodobuje jak rychlý nárůst, tak vysokou energii přirozeného blesku. Pro zkoušení různých zařízení ochrany před bleskem přepěťových ochranných zařízení byly proto národních a mezinárodních normách stanoveny vhodné zkušební proudy. Obsah energie tohoto impulzu výrazně nižší než případě zkušební vlny bleskového proudu 10/350 µs. TBS OBO 11 Pomůcka pro projektování všeobecná .), které jsou přiváděny budovy
