Poznámky redaktora
dokumentu, montáž pomocí montážních lišt BS-05/190-03-01
Č. dokumentu, montáž pomocí závěsu/výložníku BS-05/190-03-02
Podklad pro zkoušku podle normy DIN 4102
Instalace
v
únikových
cestách,
montáž
do
podhledu
174
.
Č.
Požárně bezpečné upevnění nad požární stropy
Požární zatížení min.
Protokol zkoušce OBO Bettermann s. Mřížový žlab GR-Magic®
lze
pomocí výložníků namontovat pod strop nebo na
stěnu. Výložníky AW15 šířkách 110–410 mm
mají konci potřebné děrování upevnění
vhodných připojovacích dílů.Mřížové žlaby GR-Magic®

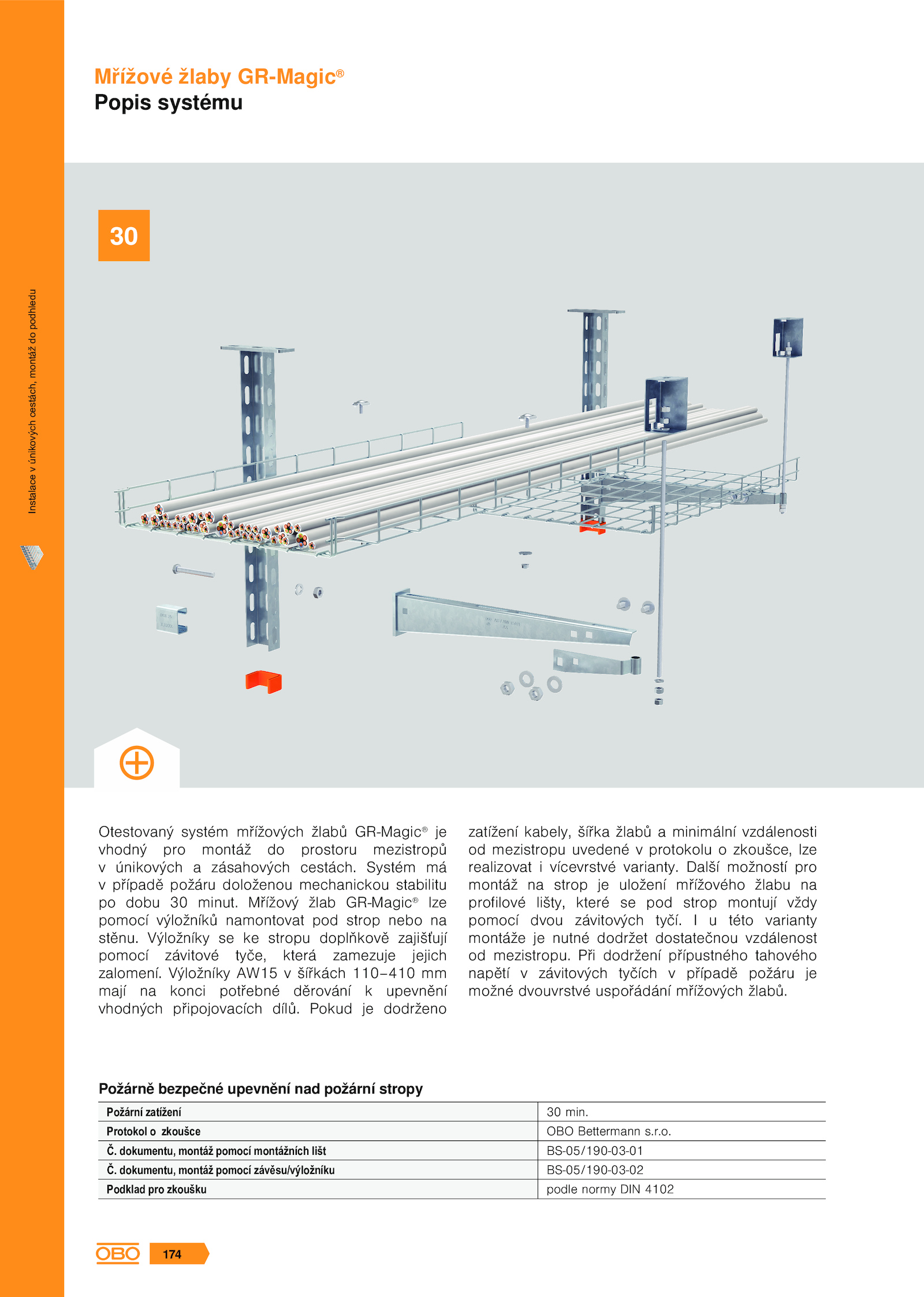

Popis systému
Otestovaný systém mřížových žlabů GR-Magic®
je
vhodný pro montáž prostoru mezistropů
v únikových zásahových cestách. této varianty
montáže nutné dodržet dostatečnou vzdálenost
od mezistropu. Při dodržení přípustného tahového
napětí závitových tyčích případě požáru je
možné dvouvrstvé uspořádání mřížových žlabů.o. Další možností pro
montáž strop uložení mřížového žlabu na
profilové lišty, které pod strop montují vždy
pomocí dvou závitových tyčí. Systém má
v případě požáru doloženou mechanickou stabilitu
po dobu minut. Výložníky stropu doplňkově zajišťují
pomocí závitové tyče, která zamezuje jejich
zalomení. Pokud dodrženo
zatížení kabely, šířka žlabů minimální vzdálenosti
od mezistropu uvedené protokolu zkoušce, lze
realizovat vícevrstvé varianty.r
