Montážní návody

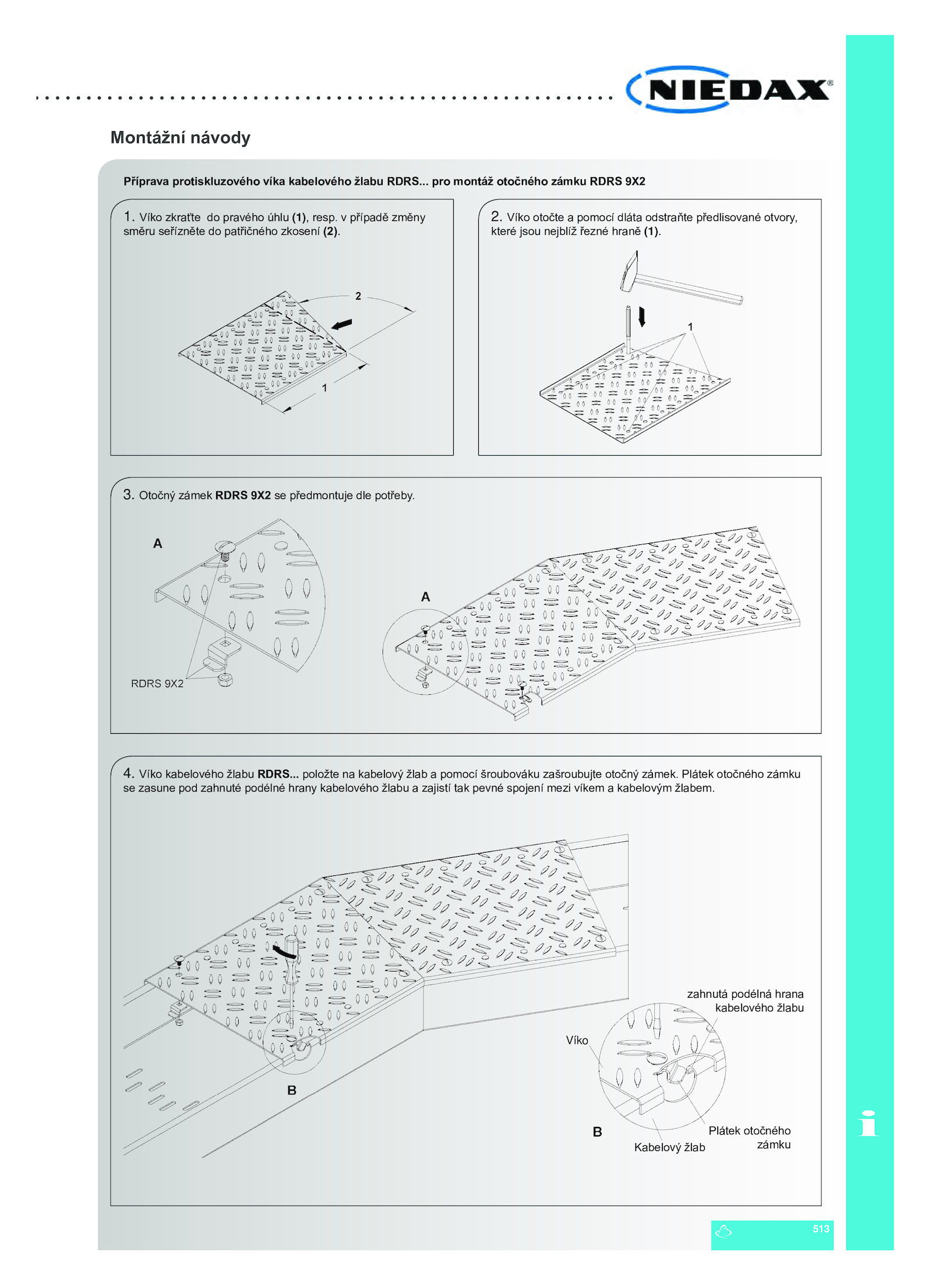

Příprava protiskluzového víka kabelového žlabu RDRS. Víko zkraťte pravého úhlu (1), resp.
Víko
Kabelový žlab
Plátek otočného
zámku
zahnutá podélná hrana
kabelového žlabu
513
..
2... případě změny
směru seřízněte patřičného zkosení (2). Víko kabelového žlabu RDRS. Víko otočte pomocí dláta odstraňte předlisované otvory,
které jsou nejblíž řezné hraně (1). Otočný zámek RDRS 9X2 předmontuje dle potřeby. pro montáž otočného zámku RDRS 9X2
1.
3..
4. položte kabelový žlab pomocí šroubováku zašroubujte otočný zámek. Plátek otočného zámku
se zasune pod zahnuté podélné hrany kabelového žlabu zajistí tak pevné spojení mezi víkem kabelovým žlabem
