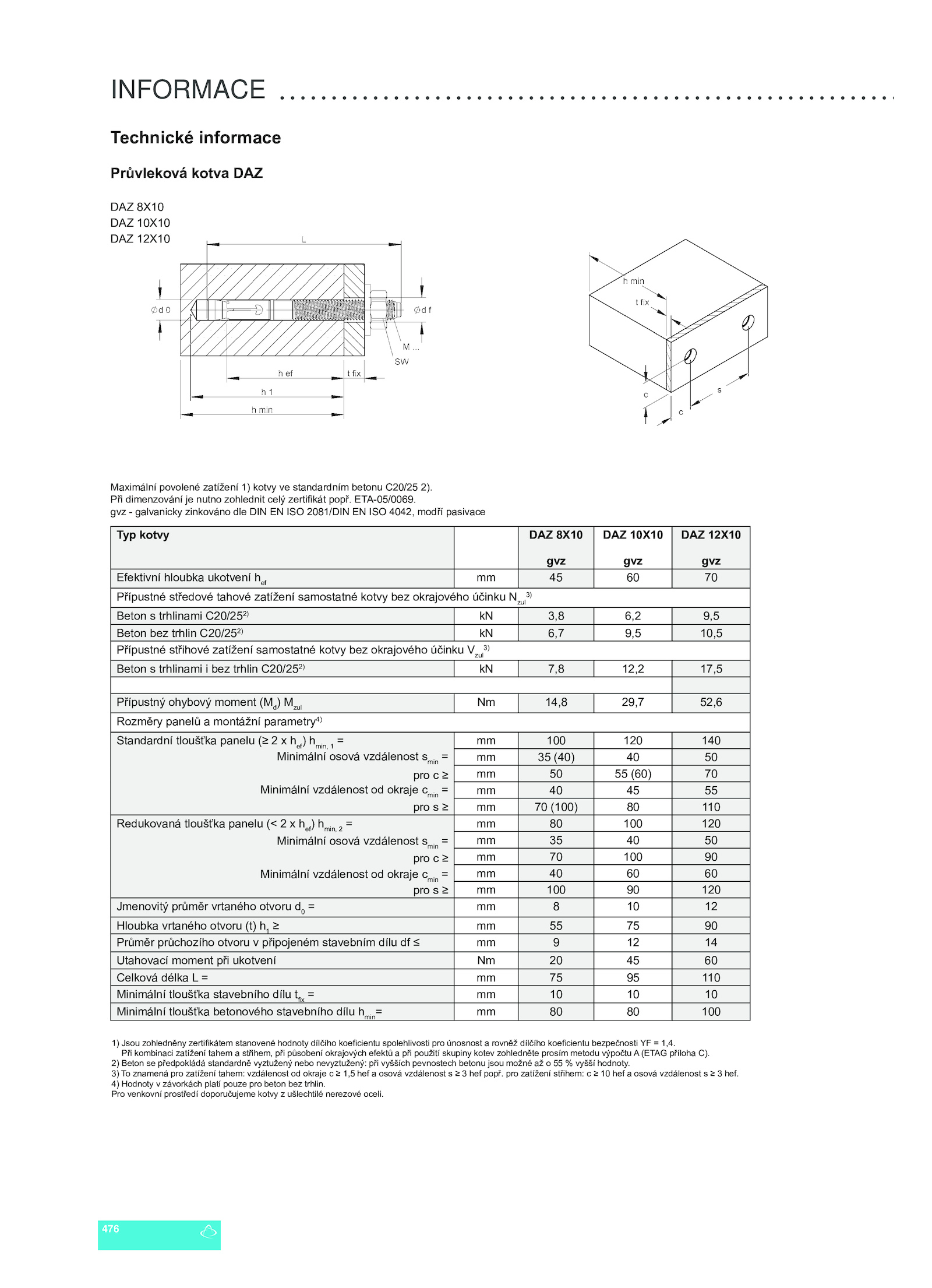

Typ kotvy DAZ 8X10 gvz DAZ 10X10 gvz DAZ 12X10 gvz Efektivní hloubka ukotvení hef mm 70 Přípustné středové tahové zatížení samostatné kotvy bez okrajového účinku Nzul 3) Beton trhlinami C20/252) kN 3,8 6,2 9,5 Beton bez trhlin C20/252) kN 6,7 9,5 10,5 Přípustné střihové zatížení samostatné kotvy bez okrajového účinku Vzul 3) Beton trhlinami bez trhlin C20/252) kN 7,8 12,2 17,5 Přípustný ohybový moment (Md ) Mzul Nm 14,8 29,7 52,6 Rozměry panelů montážní parametry4) Standardní tloušťka panelu (­ ≥ hef ) hmin, 1 = Minimální osová vzdálenost smin = pro ≥ Minimální vzdálenost okraje cmin = pro ≥ mm 100 120 140 mm (40) 50 mm (60) 70 mm 55 mm (100) 110 Redukovaná tloušťka panelu (­ < hef ) hmin, 2 = Minimální osová vzdálenost smin = pro ≥ Minimální vzdálenost okraje cmin = pro ≥ mm 100 120 mm 50 mm 100 90 mm 60 mm 100 120 Jmenovitý průměr vrtaného otvoru d0 = 12 Hloubka vrtaného otvoru (t) h1 ≥ 90 Průměr průchozího otvoru připojeném stavebním dílu 14 Utahovací moment při ukotvení 60 Celková délka 110 Minimální tloušťka stavebního dílu tfix = 10 Minimální tloušťka betonového stavebního dílu hmin = 100 DAZ 8X10 DAZ 10X10 DAZ 12X10 Technické informace 476 INFORMACE . ETA-05/0069. Při dimenzování nutno zohlednit celý zertifikát popř.Průvleková kotva DAZ Maximální povolené zatížení kotvy standardním betonu C20/25 2). 2) Beton předpokládá standardně vyztužený nebo nevyztužený: při vyšších pevnostech betonu jsou možné vyšší hodnoty. Při kombinaci zatížení tahem střihem, při působení okrajových efektů při použití skupiny kotev zohledněte prosím metodu výpočtu (ETAG příloha C). gvz galvanicky zinkováno dle DIN ISO 2081/DIN ISO 4042, modří pasivace 1) Jsou zohledněny zertifikátem stanovené hodnoty dílčího koeficientu spolehlivosti pro únosnost rovněž dílčího koeficientu bezpečnosti 1,4. Pro venkovní prostředí doporučujeme kotvy ušlechtilé nerezové oceli. 4) Hodnoty závorkách platí pouze pro beton bez trhlin. pro zatížení střihem: hef osová vzdálenost hef. 3) znamená pro zatížení tahem: vzdálenost okraje 1,5 hef osová vzdálenost hef popř
