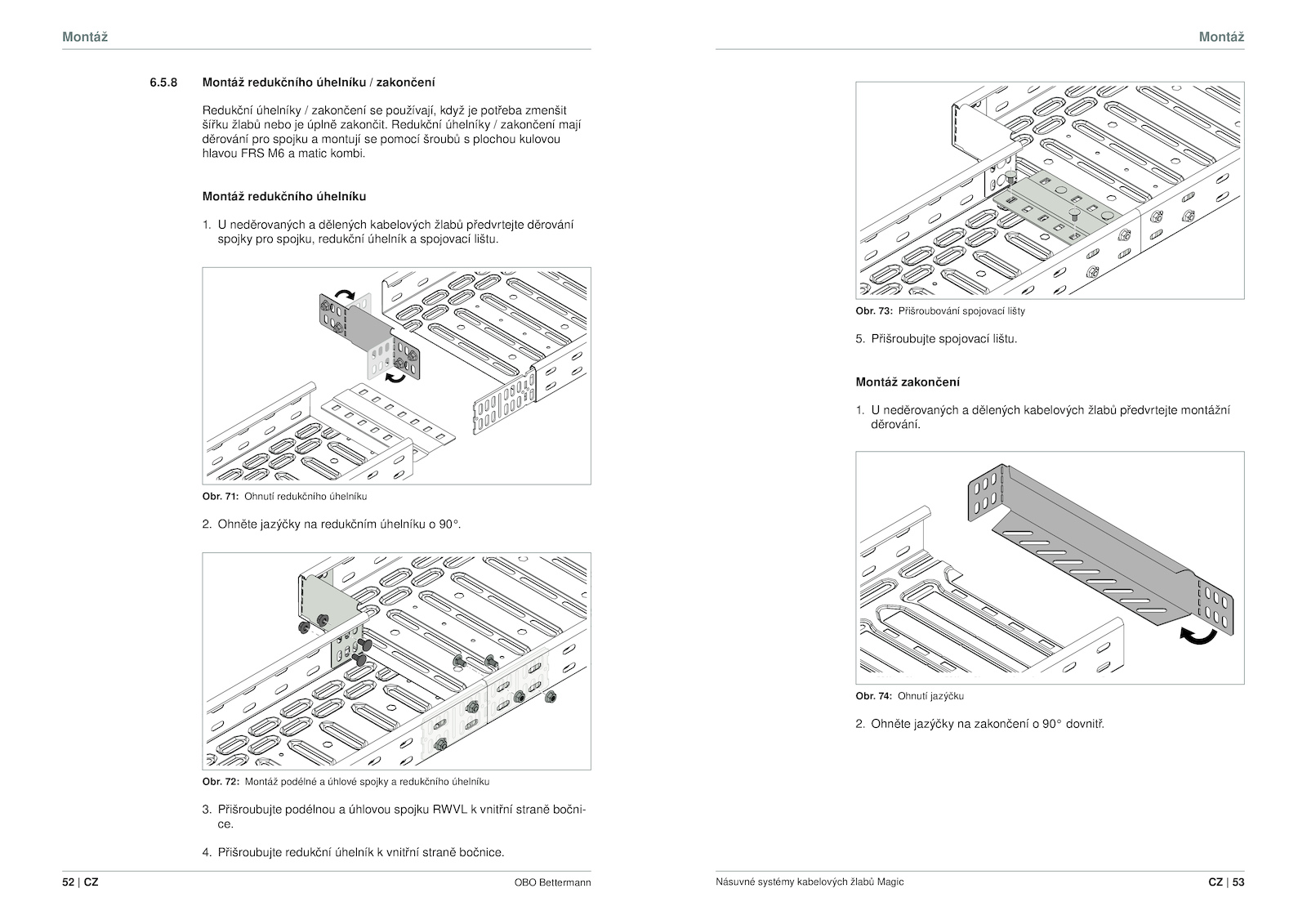

Přišroubujte redukční úhelník vnitřní straně bočnice. neděrovaných dělených kabelových žlabů předvrtejte montážní děrování. Montáž zakončení 1. .5. Obr. Redukční úhelníky zakončení mají děrování pro spojku montují pomocí šroubů plochou kulovou hlavou FRS matic kombi. neděrovaných dělených kabelových žlabů předvrtejte děrování spojky pro spojku, redukční úhelník spojovací lištu.8 Montáž redukčního úhelníku zakončení Redukční úhelníky zakončení používají, když potřeba zmenšit šířku žlabů nebo úplně zakončit. Ohněte jazýčky redukčním úhelníku 90°.Montáž 52 OBO Bettermann 6. 73: Přišroubování spojovací lišty 5. 4. 71: Ohnutí redukčního úhelníku 2. 72: Montáž podélné úhlové spojky redukčního úhelníku 3. Montáž redukčního úhelníku 1. Obr. Přišroubujte spojovací lištu. Ohněte jazýčky zakončení 90° dovnitř. Přišroubujte podélnou úhlovou spojku RWVL vnitřní straně bočni- ce. 74: Ohnutí jazýčku 2. Obr. CZ 53 Násuvné systémy kabelových žlabů Magic Montáž Obr
