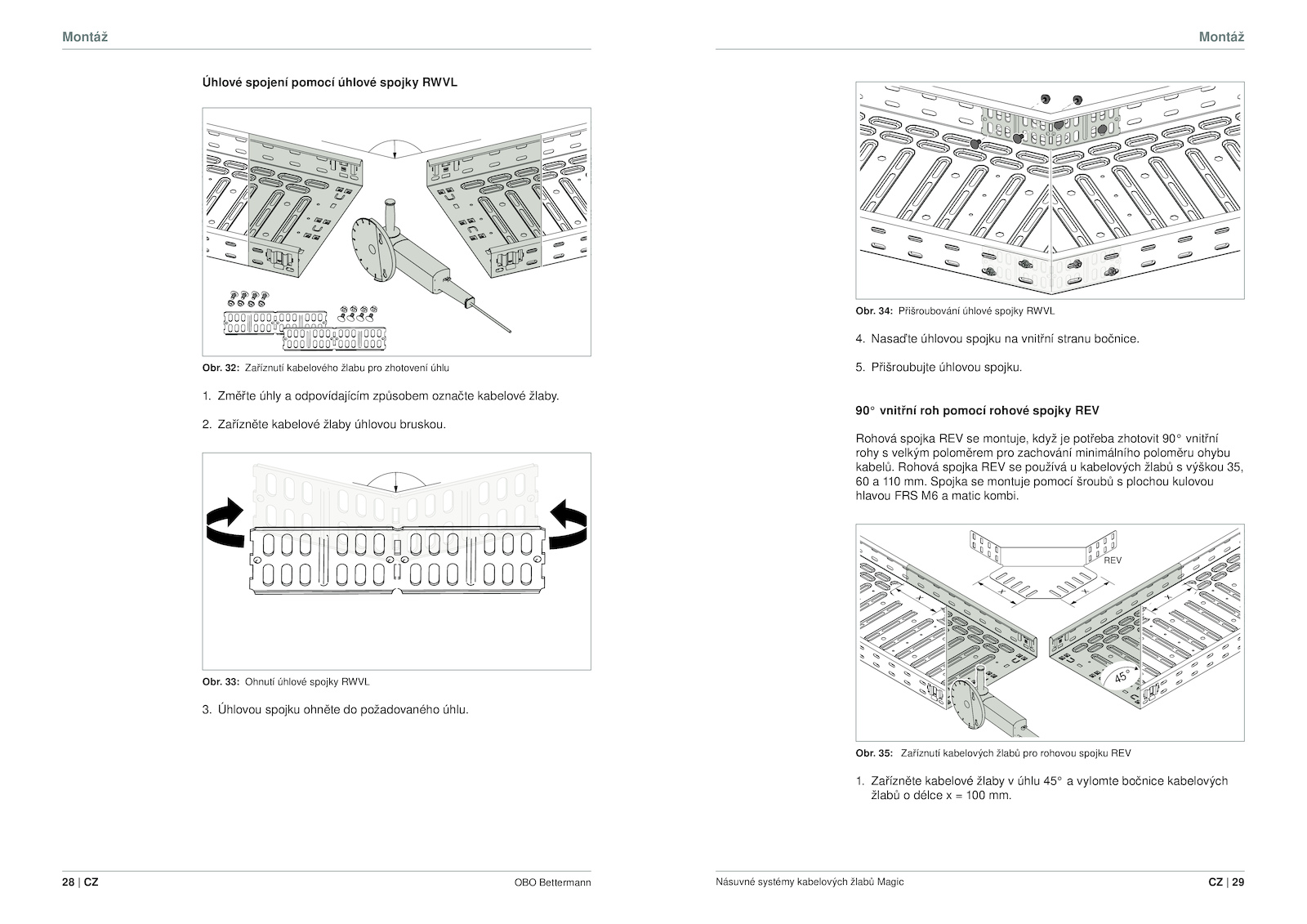

34: Přišroubování úhlové spojky RWVL 4. Úhlovou spojku ohněte požadovaného úhlu. Zařízněte kabelové žlaby úhlu 45° vylomte bočnice kabelových žlabů délce 100 mm. 32: Zaříznutí kabelového žlabu pro zhotovení úhlu 1. Rohová spojka REV používá kabelových žlabů výškou 35, 60 110 mm. . Změřte úhly odpovídajícím způsobem označte kabelové žlaby. 5. Obr. 33: Ohnutí úhlové spojky RWVL 3. 90° vnitřní roh pomocí rohové spojky REV Rohová spojka REV montuje, když potřeba zhotovit 90° vnitřní rohy velkým poloměrem pro zachování minimálního poloměru ohybu kabelů. Nasaďte úhlovou spojku vnitřní stranu bočnice. Obr. CZ 29 Násuvné systémy kabelových žlabů Magic Montáž Obr. 2.Montáž 28 OBO Bettermann Úhlové spojení pomocí úhlové spojky RWVL Obr. Spojka montuje pomocí šroubů plochou kulovou hlavou FRS matic kombi. 35: x x x x REV 45° Zaříznutí kabelových žlabů pro rohovou spojku REV 1. Zařízněte kabelové žlaby úhlovou bruskou. Přišroubujte úhlovou spojku
