-XA
• Nelze použít pro vypínače PN
• Vhodné pro kombinaci tlačítkem pro nouzové
vypnutí
• Pro typovou velikost provedení svorkami na
levé straně spouště nebo připojovacími vodiči
délky m
• Pro typové velikosti provedení svorkami
Schéma zapojení
IDl
u<
ID2
NZM1-XU-foto
NZM2-3-XUc-foto
Jmen. 256
94 oeller (m)
. napětí
ovládacího obvodu Us
Připojovací
svorky
Typové označení Objed. číslo Balení (ks) Cena (Kč)
2
i
Z
(L
i
Z
N
roPr
LN1)
24 50/60 šroubové, vlevo NZM1-XU24AC 259434 1650,00
48 50/60 šroubové, vlevo NZM1-XU48AC 259436 1650,00
60 50/60 šroubové, vlevo NZM1-XU60AC 259438 1650,00
110-130 50/60 šroubové, vlevo NZM1-XU110-130AC 259440 1650,00
208-240 50/60 šroubové, vlevo NZM1-XU208-240AC 259442 779,00
380-440 50/60 šroubové, vlevo NZM1-XU380-440AC 259444 999,00
480-525 50/60 šroubové, vlevo NZM1-XU480-525AC 259446 1650,00
12 šroubové, vlevo NZM1-XU12DC 259450 1650,00
24 šroubové, vlevo NZM1-XU24DC 259452 1650,00
48 šroubové, vlevo NZM1-XU48DC 262631 1650,00
60 šroubové, vlevo NZM1-XU60DC 259454 1650,00
110-130 šroubové, vlevo NZM1-XU110-130DC 259458 1650,00
220-250 šroubové, vlevo NZM1-XU220-250DC 259460 1650,00
24 50/60 vodiče NZM1-XUL24AC 259462 1570,00
110-130 50/60 vodiče NZM1-XUL110-130AC 259468 1570,00
208-240 50/60 vodiče NZM1-XUL208-240AC 259471 972,00
380-440 50/60 vodiče NZM1-XUL380-440AC 259473 972,00
480-525 50/60 vodiče NZM1-XUL480-525AC 259475 1570,00
12 vodiče NZM1-XUL12DC 259479 1570,00
24 vodiče NZM1-XUL24DC 259481 1570,00
Pro NZM2 NZM3 (LZM2, LZM3, N2, N3, LN2, LN3)
24 50/60 šroubové NZM2/3-XU24AC 259491 1832,00
48 50/60 šroubové NZM2/3-XU48AC 259493 1832,00
60 50/60 šroubové NZM2/3-XU60AC 259495 1832,00
110-130 50/60 šroubové NZM2/3-XU110-130AC 259497 1832,00
208-240 50/60 šroubové NZM2/3-XU208-240AC 259499 972,00
380-440 50/60 šroubové NZM2/3-XU380-440AC 259501 1189,00
480-525 50/60 šroubové NZM2/3-XU480-525AC 259503 1832,00
600 50/60 šroubové NZM2/3-XU600AC 259505 1832,00
12 šroubové NZM2/3-XU12DC 259507 1832,00
24 šroubové NZM2/3-XU24DC 259509 1832,00
48 šroubové NZM2/3-XU48DC 259511 1832,00
60 šroubové NZM2/3-XU60DC 259513 1832,00
110-130 šroubové NZM2/3-XU110-130DC 259515 1832,00
220-250 šroubové NZM2/3-XU220-250DC 259517 1832,00
Technické údaje str.Příslušenství xt. (35 Us)
Zapínací úroveň (samotné spouště, nikoliv jističe)
85 Us
V případě, spoušť bez napětí Us),
je bezpečně zabráněno možnosti sepnutí
kontaktů ovládaného jističe vypínače
Bez integrovaných pomocných kontaktů
Je-li vyžadováno současné použití spouště
a pomocných kontaktů předstihem, nutno
použít příslušnou spoušť zabudovanými
pomocnými kontakty (nelze kombinovat
samostatné kontakty XHIV samostatnou spoušť)
• Neomezuje možnost využití pomocných kontaktů
HIN signalizačních kontaktů HIA
• Nelze kombinovat vypínacími spouštěmi
NZM.nernu

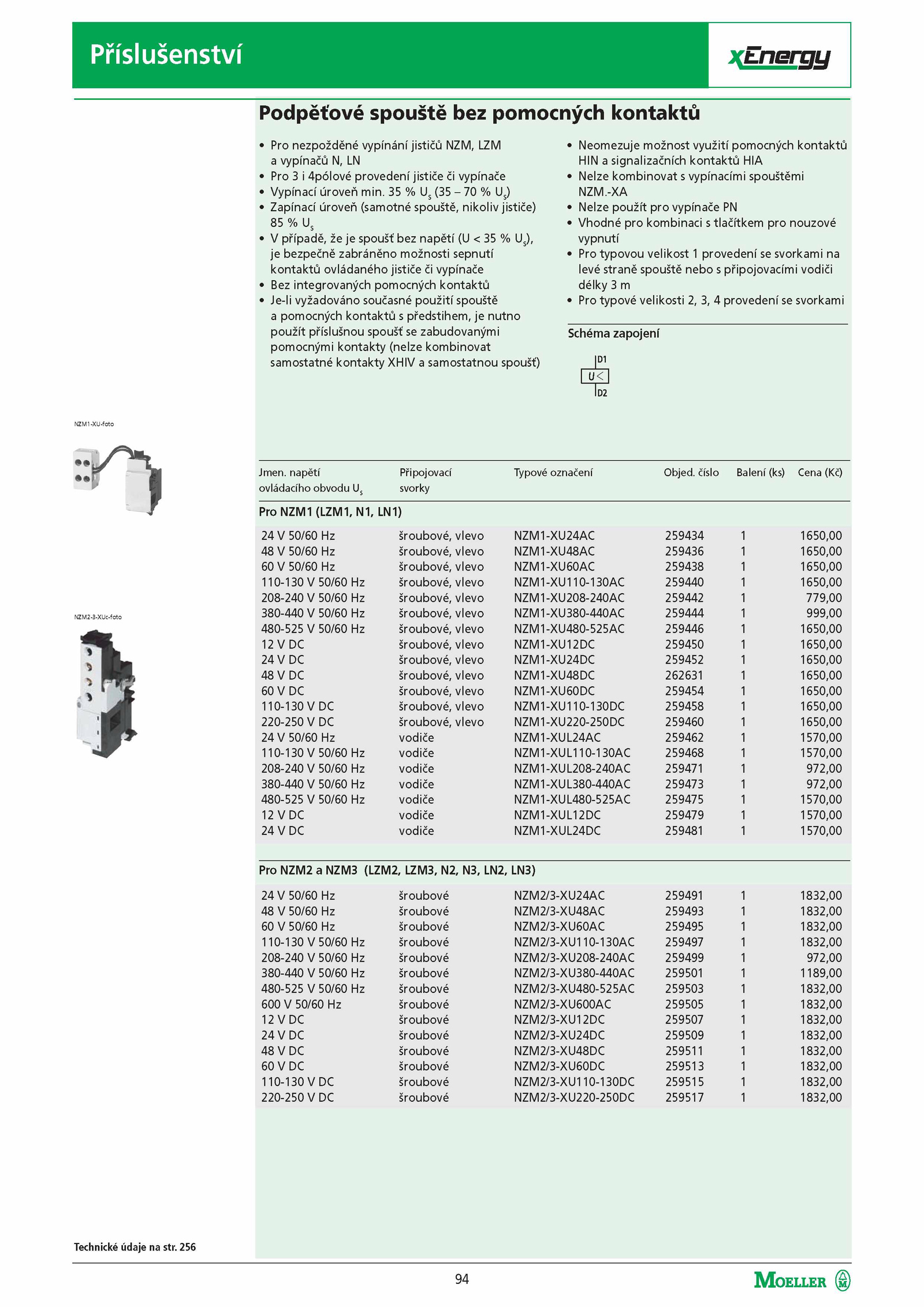

Podpěťové spouště bez pomocných kontaktů
Pro nezpožděné vypínání jističů NZM, LZM
a vypínačů LN
Pro 4pólové provedení jističe vypínače
Vypínací úroveň min
