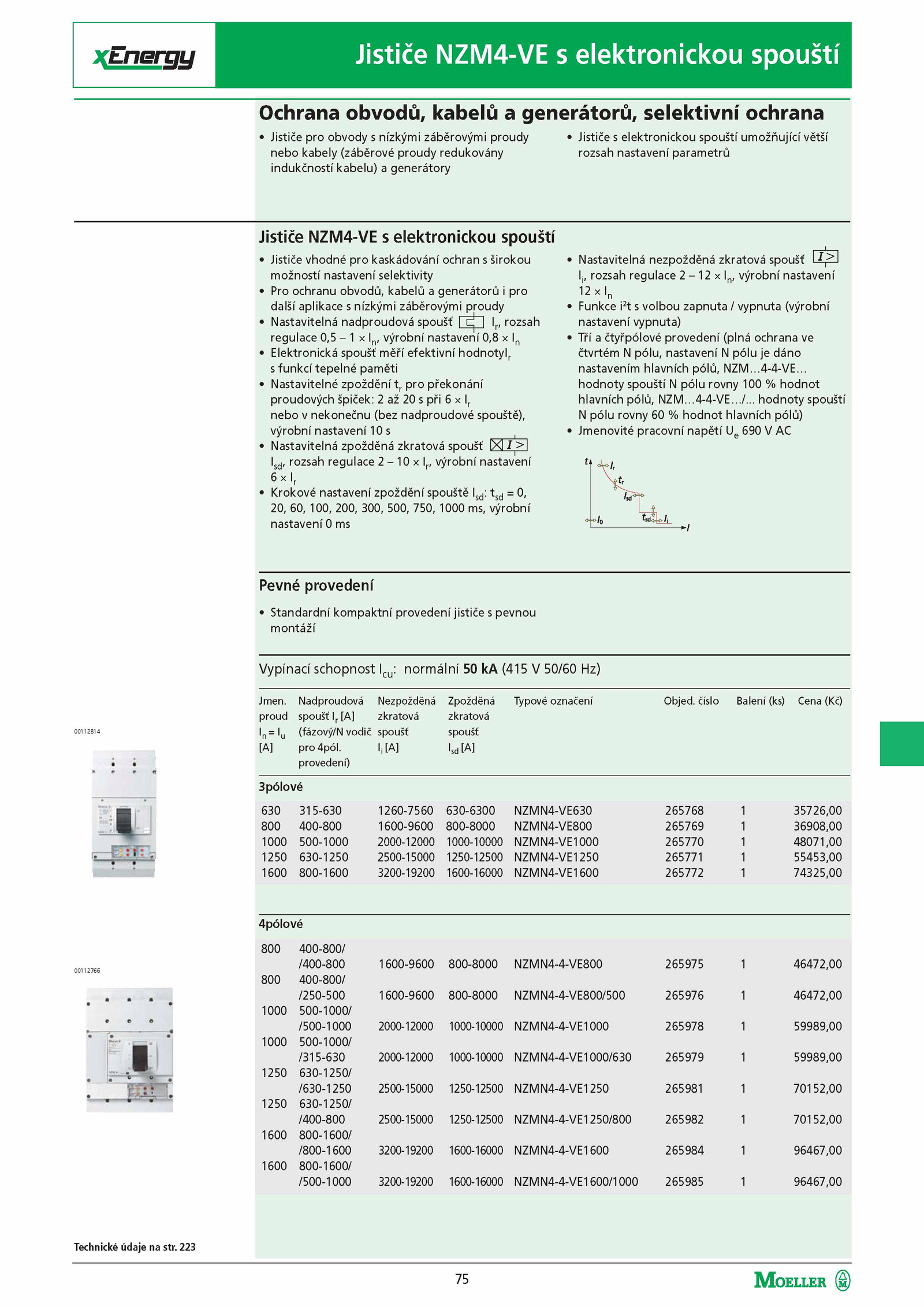

.4-4-VE.xt-nemu Jističe NZM4-VE elektronickou spouští
Ochrana obvodů, kabelů generátorů, selektivní ochrana
• Jističe pro obvody nízkými záběrovými proudy Jističe elektronickou spouští umožňující větší
nebo kabely (záběrové proudy redukovány rozsah nastavení parametrů
indukčností kabelu) generátory
Jističe NZM4-VE elektronickou spouští
• Jističe vhodné pro kaskádování ochran širokou
možností nastavení selektivity
• Pro ochranu obvodů, kabelů generátorů pro
další aplikace nízkými záběrovými proudy
• Nastavitelná nadproudová spoušť Ir, rozsah
regulace 0,5-1 In, výrobní nastavení 0,8 In
• Elektronická spoušť měří efektivní hodnotyIr
s funkcí tepelné paměti
• Nastavitelné zpoždění pro překonání
proudových špiček: při Ir
nebo nekonečnu (bez nadproudové spouště),
výrobní nastavení ,
• Nastavitelná zpožděná zkratová spoušť IXI l
Isd, rozsah regulace 2-1 Ir, výrobní nastavení
6xIr
• Krokové nastavení zpoždění spouště Isd: tsd 0,
20, 60, 100, 200, 300, 500, 750, 1000 ms, výrobní
nastavení ms
Nastavitelná nezpožděná zkratová spoušť
Ii, rozsah regulace 2-1 In, výrobní nastavení
12 In
Funkce i2t volbou zapnuta vypnuta (výrobní
nastavení vypnuta)
Tří čtyřpólové provedení (plná ochrana ve
čtvrtém pólu, nastavení pólu dáno
nastavením hlavních pólů, NZM. hodnoty spouští
N pólu rovny hodnot hlavních pólů)
Jmenovité pracovní napětí 690 AC
Technické údaje str.... číslo Balení (ks) Cena (Kč)
proud spoušť Ir[A] zkratová zkratová
'n='u (fázový/N vodič spoušť spoušť
[A] pro 4pól.
hodnoty spouští pólu rovny 100 hodnot
hlavních pólů, NZM.... 223
Pevné provedení
• Standardní kompaktní provedení jističe pevnou
montáží
V ací schopnost Icu: orm áln (415 50/60 Hz)
Jmen. [A] Isd[A]
provedení)
3pólové
630 315-630 1260-7560 630-6300 NZMN4-VE630 265768 35726,00
800 400-800 1600-9600 800-8000 NZMN4-VE800 265769 36908,00
1 500-1000 NZMN4-VE1000 265770 48071,00
1250 630-1250 2500-15000 1250-12500 NZMN4-VE1250 265771 55453,00
1600 800-1600 3200-19200 1600-16000 NZMN4-VE1600 265772 74325,00
4pólové
800 400-800/
/400-800 1600-9600 800-8000 NZMN4-4-VE800 265975 46472,00
800 400-800/
/250-500 1600-9600 800-8000 NZMN4-4-VE800/500 265976 46472,00
1 500-1000/
/500-1000 0-12000 1000-10000 NZMN4-4-VE1000 265978 59989,00
1 500-1000/
/315-630 0-12000 1000-10000 NZMN4-4-VE1000/630 265979 59989,00
1250 630-1250/
/630-1250 2500-15000 1250-12500 NZMN4-4-VE1250 265981 70152,00
1250 630-1250/
/400-800 2500-15000 1250-12500 NZMN4-4-VE1250/800 265982 70152,00
1600 800-1600/
/800-1600 3200-19200 1600-16000 NZMN4-4-VE1600 265984 96467,00
1600 800-1600/
/500-1000 3200-19200 1600-16000 NZMN4-4-VE1600/1000 265985 96467,00
