Výkonové jističe xtnerau Spolehlivé a bezpečné spínání, ovládání a rozvod elektrické energie. Katalog 2009-2010 Platnost od 1. 3. 2009 Výkonové jističe NZM Výkonové jističe LZM Vypínače N, PN, LN Výkonové jističe IZM Rozváděčové systémy Záskokové automaty Moeller ...

Vydal: EATON Elektrotechnika s.r.o. Autor: Moeller Elektrotechnika

Strana 332 z 343







Poznámky redaktora

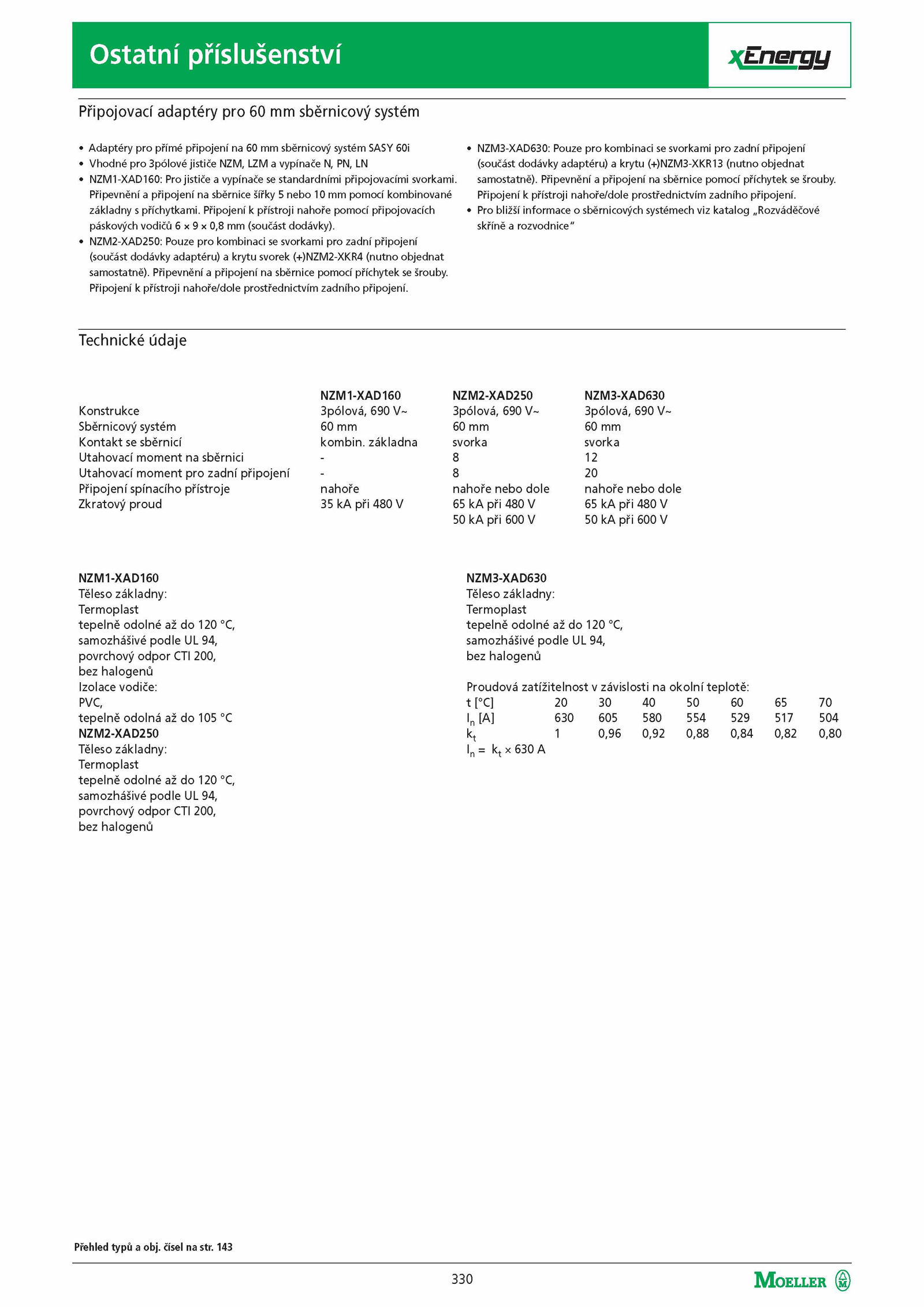

Připojení přístroji nahoře/dole prostřednictvím zadního připojení. Pro bližší informace sběrnicových systémech viz katalog „Rozváděčové skříně rozvodnice" Technické údaje Konstrukce Sběrnicový systém Kontakt sběrnicí Utahovací moment sběrnici Utahovací moment pro zadní připojení Připojení spínacího přístroje Zkratový proud NZM1-XAD160 3pólová, 690 V~ 60 mm kombin.Ostatní příslušenství Připojovací adaptéry pro sběrnicový systém Adaptéry pro přímé připojení sběrnicový systém SASY 60i Vhodné pro 3pólové jističe NZM, LZM vypínače PN, LN NZM1-XAD160: Pro jističe vypínače standardními připojovacími svorkami. čísel str. Připojení přístroji nahoře/dole prostřednictvím zadního připojení. Připevnění připojení sběrnice šířky nebo pomocí kombinované základny příchytkami. Připevnění připojení sběrnice pomocí příchytek šrouby. základna nahoře 35 při 480 V NZM2-XAD250 3pólová, 690 V~ 60 mm svorka nahoře nebo dole 65 při 480 V 50 při 600 V NZM3-XAD630 3pólová, 690 V~ 60 mm svorka 1 2 2 0 nahoře nebo dole 65 při 480 V 50 při 600 V NZM1-XAD160 Těleso základny: Termoplast tepelně odolné 120 °C, samozhášivé podle 94, povrchový odpor CTI 200, bez halogenů Izolace vodiče: PVC, tepelně odolná 105 °C NZM2-XAD250 Těleso základny: Termoplast tepelně odolné 120 °C, samozhášivé podle 94, povrchový odpor CTI 200, bez halogenů NZM3-XAD630 Těleso základny: Termoplast tepelně odolné 120 °C, samozhášivé podle 94, bez halogenů Proudová zatížitelnost závislosti okolní teplotě: t [°C] 20 In [A] 630 kt 1 In 630 A 30 70 605 580 554 529 517 504 0,96 0,92 0,84 0,82 0,80 Přehled typů obj. 143 330 oeller (m) . Připevnění připojení sběrnice pomocí příchytek šrouby. NZM3-XAD630: Pouze pro kombinaci svorkami pro zadní připojení (součást dodávky adaptéru) krytu (+)NZM3-XKR13 (nutno objednat samostatně). NZM2-XAD250: Pouze pro kombinaci svorkami pro zadní připojení (součást dodávky adaptéru) krytu svorek (+)NZM2-XKR4 (nutno objednat samostatně). Připojení přístroji nahoře pomocí připojovacích páskových vodičů 0,8 (součást dodávky)
