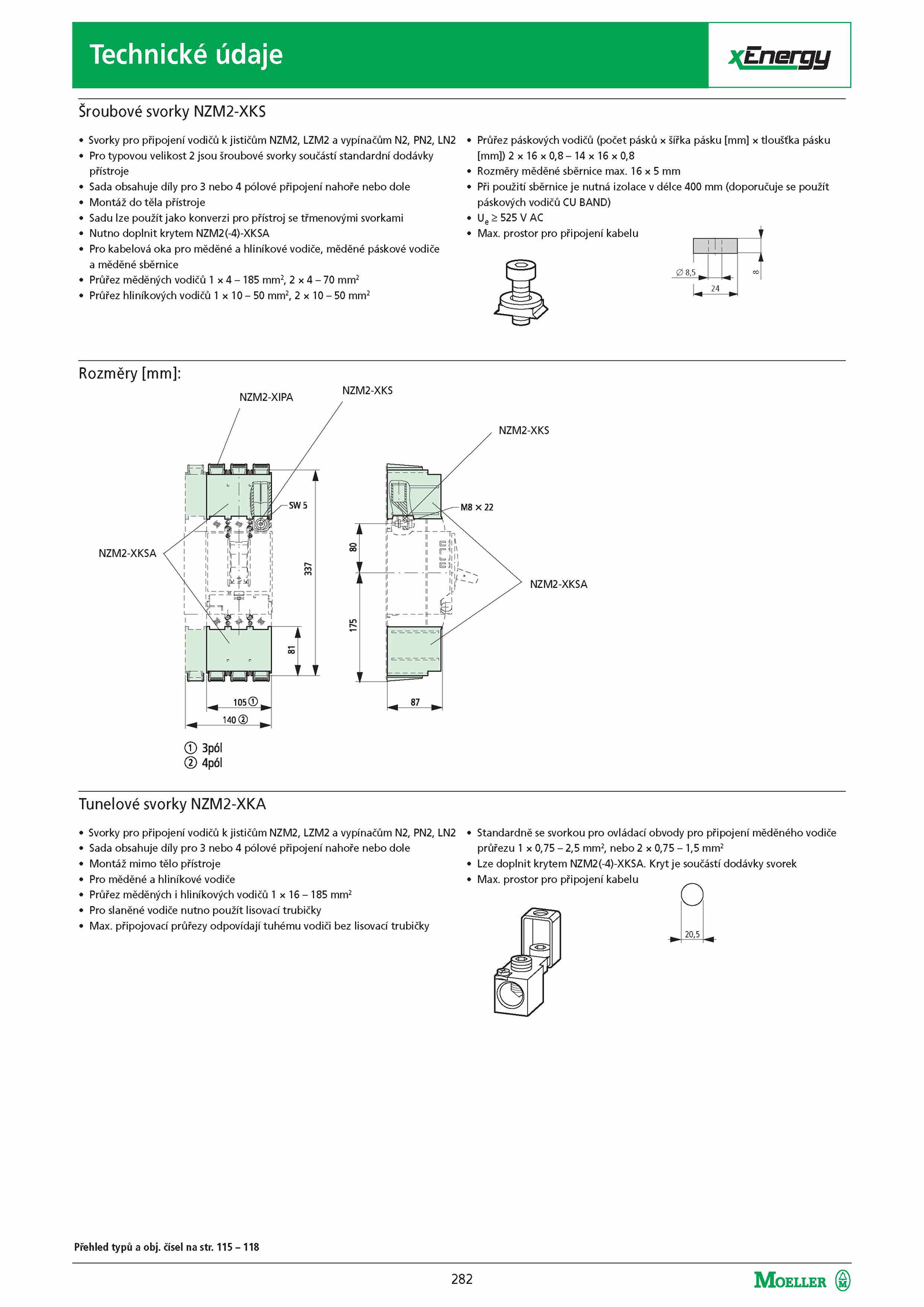

Technické údaje xt. Kryt součástí dodávky svorek Max. prostor pro připojení kabelu 0 8,5 4 24 Rozměry [mm]: NZM2-XIPA NZM2-XKS © 4pól Tunelové svorky NZM2-XKA Svorky pro připojení vodičů jističům NZM2, LZM2 vypínačům N2, PN2, LN2 Sada obsahuje díly pro nebo pólové připojení nahoře nebo dole Montáž mimo tělo přístroje Pro měděné hliníkové vodiče Průřez měděných hliníkových vodičů 185 mm2 Pro slaněné vodiče nutno použít lisovací trubičky Max. čísel str.nennu Šroubové svorky NZM2-XKS Svorky pro připojení vodičů jističům NZM2, LZM2 vypínačům N2, PN2, LN2 Pro typovou velikost 2jsou šroubové svorky součástí standardní dodávky přístroje Sada obsahuje díly pro nebo pólové připojení nahoře nebo dole Montáž těla přístroje Sadu lze použít jako konverzi pro přístroj třmenovými svorkami Nutno doplnit krytem NZM2(-4)-XKSA Pro kabelová oka pro měděné hliníkové vodiče, měděné páskové vodiče a měděné sběrnice Průřez měděných vodičů 185 mm2, mm2 Průřez hliníkových vodičů 10- mm2, mm2 Průřez páskových vodičů (počet pásků šířka pásku [mm] tloušťka pásku [mm]) 0,8 0,8 Rozměry měděné sběrnice max. prostor pro připojení kabelu Přehled typů obj. 115 -118 282 oeller (m) . mm Při použití sběrnice nutná izolace délce 400 (doporučuje použít páskových vodičů BAND) Ue>525 AC Max. připojovací průřezy odpovídají tuhému vodiči bez lisovací trubičky Standardně svorkou pro ovládací obvody pro připojení měděného vodiče průřezu 0,75 2,5 mm2, nebo 0,75 1,5 mm2 Lze doplnit krytem NZM2(-4)-XKSA
