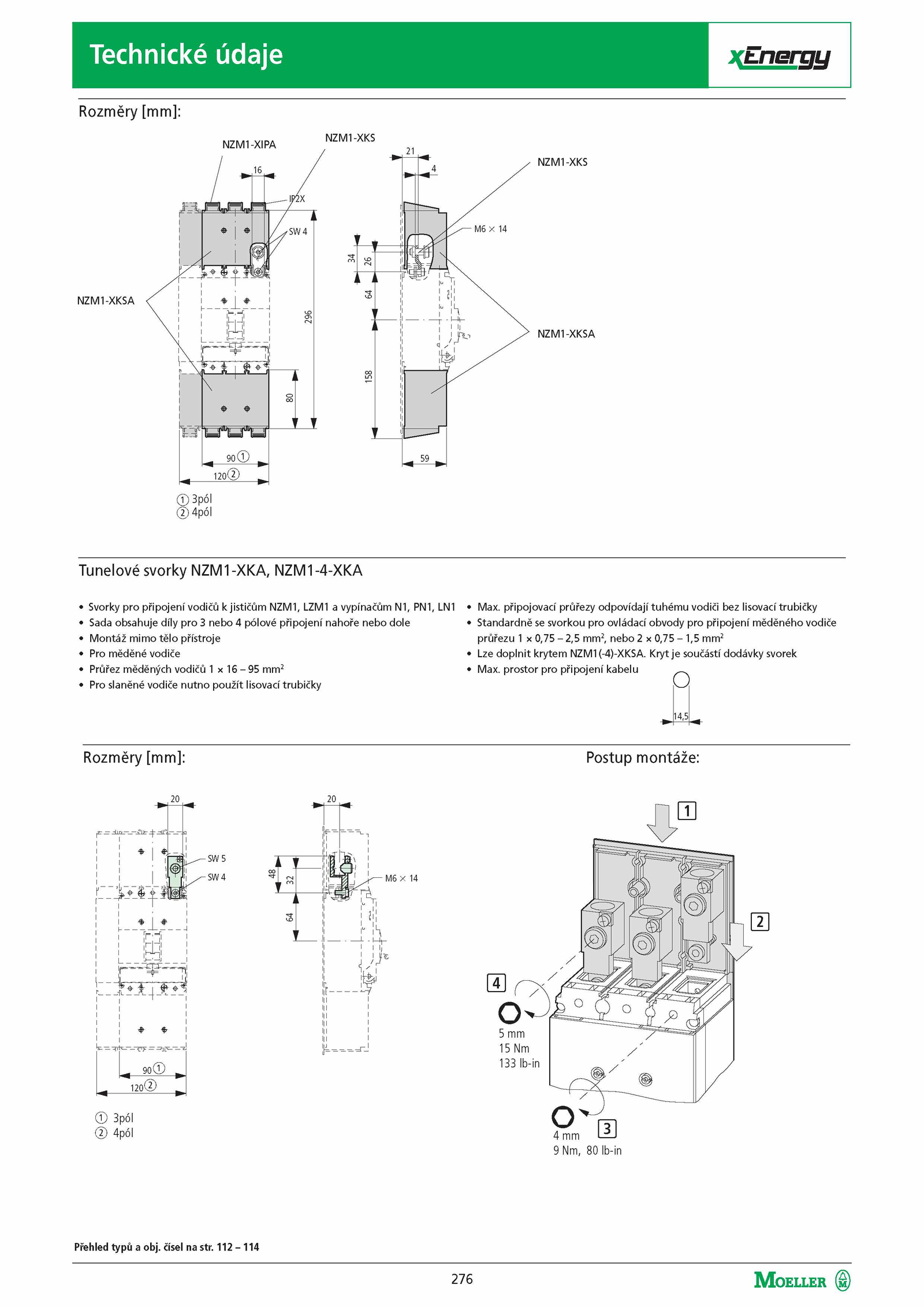

• Max.Technické údaje xt-nerciu
Rozměry [mm]:
NZM1-XKSA
NZM1-XIPA
NZM1-XKS
© 3pól
b 4pól
NZM1-XKS
NZM1-XKSA
Tunelové svorky NZM1-XKA, NZM1-4-XKA
• Svorky pro připojení vodičů jističům NZM1, LZM1 vypínačům N1, PN1, LN1
• Sada obsahuje díly pro nebo pólové připojení nahoře nebo dole
• Montáž mimo tělo přístroje
• Pro měděné vodiče
• Průřez měděných vodičů mm2
• Pro slaněné vodiče nutno použít lisovací trubičky
Rozměry [mm]:
© 3pól
© 4pól
• Max. prostor pro připojení kabelu
14,5
Postup montáže:
Přehled typů obj. připojovací průřezy odpovídají tuhému vodiči bez lisovací trubičky
• Standardně svorkou pro ovládací obvody pro připojení měděného vodiče
průřezu 0,75 2,5 mm2, nebo 0,75 1,5 mm2
• Lze doplnit krytem NZM1 (-4)-XKSA. 112 -114
