Výkonové jističe xtnerau Spolehlivé a bezpečné spínání, ovládání a rozvod elektrické energie. Katalog 2009-2010 Platnost od 1. 3. 2009 Výkonové jističe NZM Výkonové jističe LZM Vypínače N, PN, LN Výkonové jističe IZM Rozváděčové systémy Záskokové automaty Moeller ...
Strana 224 z 343
Poznámky redaktora

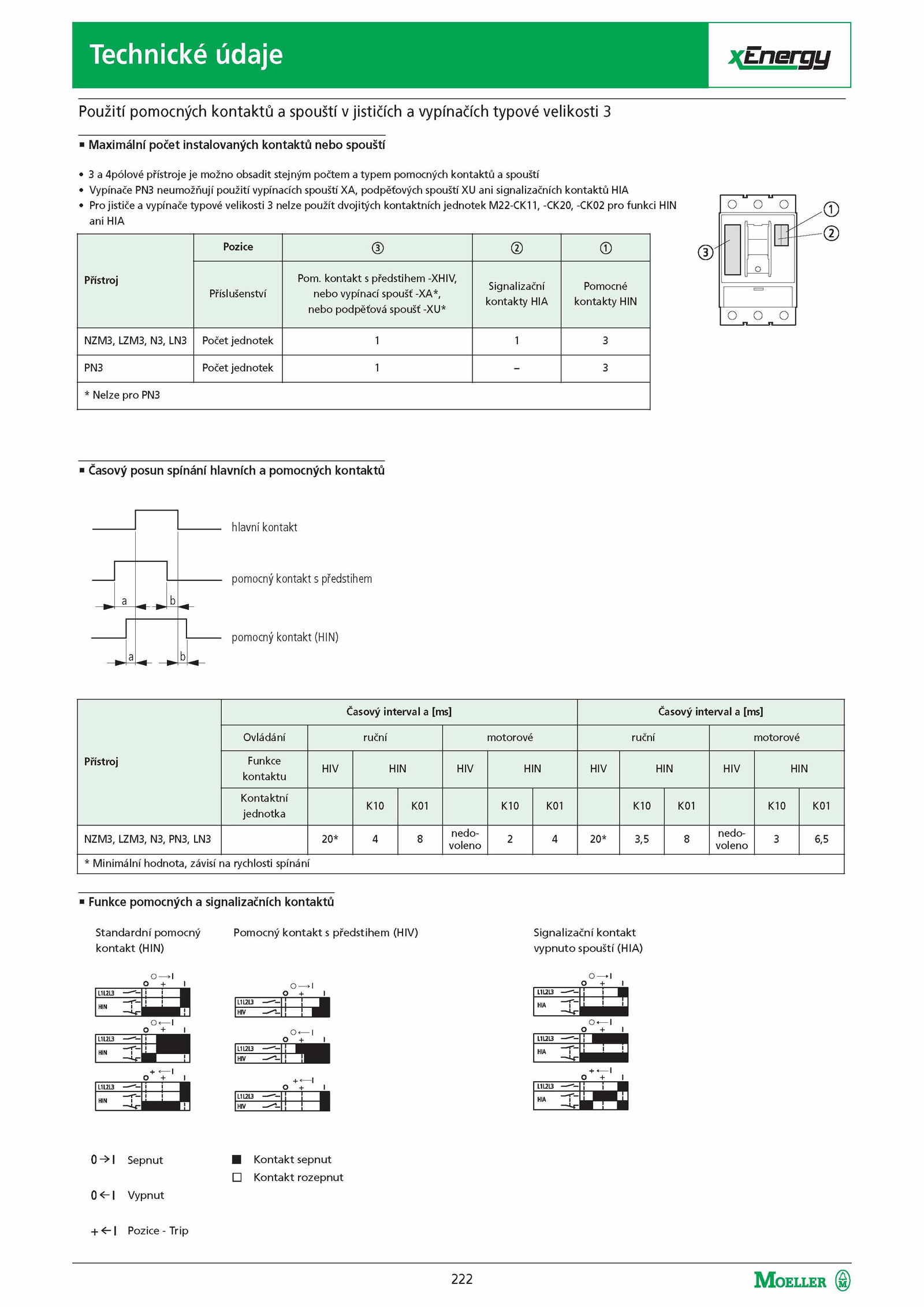

Technické údaje xt-nerciu
Použití pomocných kontaktů spouští jističích vypínačích typové velikosti 3
' Maximální počet instalovaných kontaktů nebo spouští
3 4pólové přístroje možno obsadit stejným počtem typem pomocných kontaktů spouští
Vypínače PN3 neumožňují použití vypínacích spouští XA, podpěťových spouští ani signalizačních kontaktů HIA
Pro jističe vypínače typové velikosti nelze použít dvojitých kontaktních jednotek M22-CK11, -CK20, -CK02 pro funkci HIN
ani HIA
Přístroj
Pozice ©
Příslušenství
Pom. kontakt předstihem -XHIV,
nebo vypínací spoušť -XA*,
nebo podpěťová spoušť -XU*
Signalizační
kontakty HIA
Pomocné
kontakty HIN
NZM3, LZM3, N3, LN3 Počet jednotek 3
PN3 Počet jednotek 3
* Nelze pro PN3
' Časový posun spínání hlavních pomocných kontaktů
hlavní kontakt
pom ocný kontakt předstihem
pom ocný kontakt (HIN)
Časový interval [ms] Časový interval [ms]
Ovládání ruční motorové ruční motorové
Přístroj Funkce
kontaktu
HIV HIN HIV HIN HIV HIN HIV HIN
Kontaktní
jednotka
K10 K01 K10 K01 K10 K01 K10 K01
NZM3, LZM3, N3, PN3, LN3 8
nedo
voleno
2 3,5 8
nedo
voleno
3 6,5
* Minimální hodnota, závisí rychlosti spínání
' Funkce pomocných signalizačních kontaktů
Standardní pomocný Pomocný kontakt předstihem (HIV)
kontakt (HIN)
o i
o i
O—*1
O I
T------ 1------------
Signalizační kontakt
vypnuto spouští (HIA)
---------- ---------- ■
HIN _____■ L1L2L3---- I
-~*-r HIV ■
O Sepnut
O Vypnut
■ Kontakt sepnut
□ Kontakt rozepnut
+ Pozice -Trip
222 (m)
