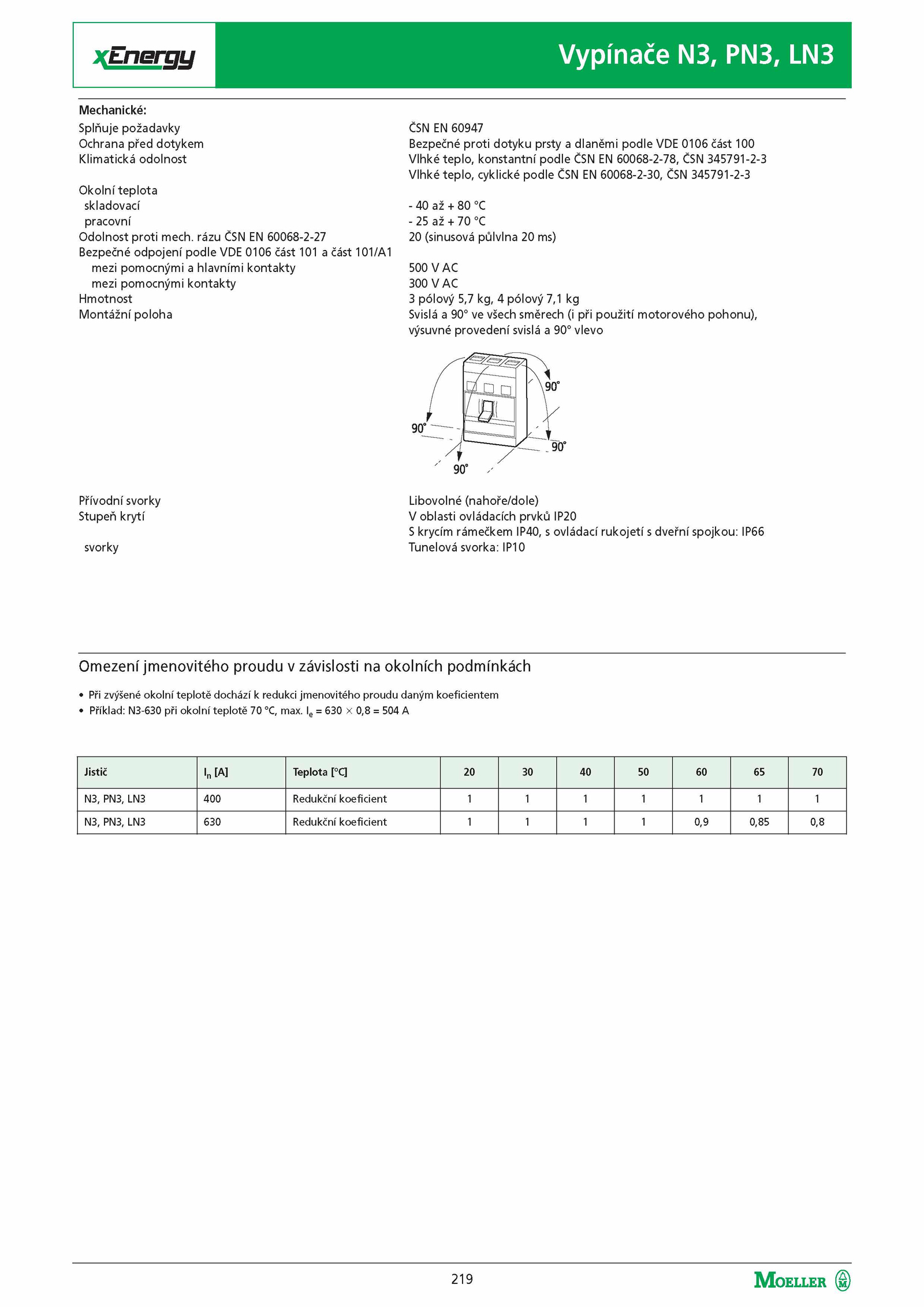

Vypínače N3, PN3, LN3Energy
Mechanické:
Splňuje požadavky
Ochrana před dotykem
Klimatická odolnost
Okolní teplota
skladovací
pracovní
Odolnost proti mech. rázu ČSN 60068-2-27
Bezpečné odpojení podle VDE 0106 část 101 část 101/A1
mezi pomocnými hlavními kontakty
mezi pomocnými kontakty
Hmotnost
Montážní poloha
ČSN 60947
Bezpečné proti dotyku prsty dlaněmi podle VDE 0106 část 100
Vlhké teplo, konstantní podle ČSN 60068-2-78, ČSN 345791-2-3
Vlhké teplo, cyklické podle ČSN 60068-2-30, ČSN 345791-2-3
-40 °C
- °C
2 (sinusová půlvlna ms)
500 AC
300 AC
3 pólový 5,7 kg, pólový 7,1 kg
Svislá 90° všech směrech při použití motorového pohonu),
výsuvné provedení svislá 90° vlevo
Přívodní svorky Libovolné (nahoře/dole)
Stupeň krytí oblasti ovládacích prvků IP20
S krycím rámečkem IP40, ovládací rukojetí dveřní spojkou: IP6 6
svorky Tunelová svorka: IP10
Omezení jmenovitého proudu závislosti okolních podmínkách
• Při zvýšené okolní teplotě dochází redukci jmenovitého proudu daným koeficientem
• Příklad: N3-630 při okolní teplotě °C, max. Ie=630 0,8 =504 A
Jistič [A] Teplota [°C] 70
N3, PN3, LN3 400 Redukční koeficient 1
N3, PN3, LN3 630 Redukční koeficient 0,9 0,85 ,8
