Výkonové jističe xtnerau Spolehlivé a bezpečné spínání, ovládání a rozvod elektrické energie. Katalog 2009-2010 Platnost od 1. 3. 2009 Výkonové jističe NZM Výkonové jističe LZM Vypínače N, PN, LN Výkonové jističe IZM Rozváděčové systémy Záskokové automaty Moeller ...

Vydal: EATON Elektrotechnika s.r.o. Autor: Moeller Elektrotechnika

Strana 203 z 343







Poznámky redaktora

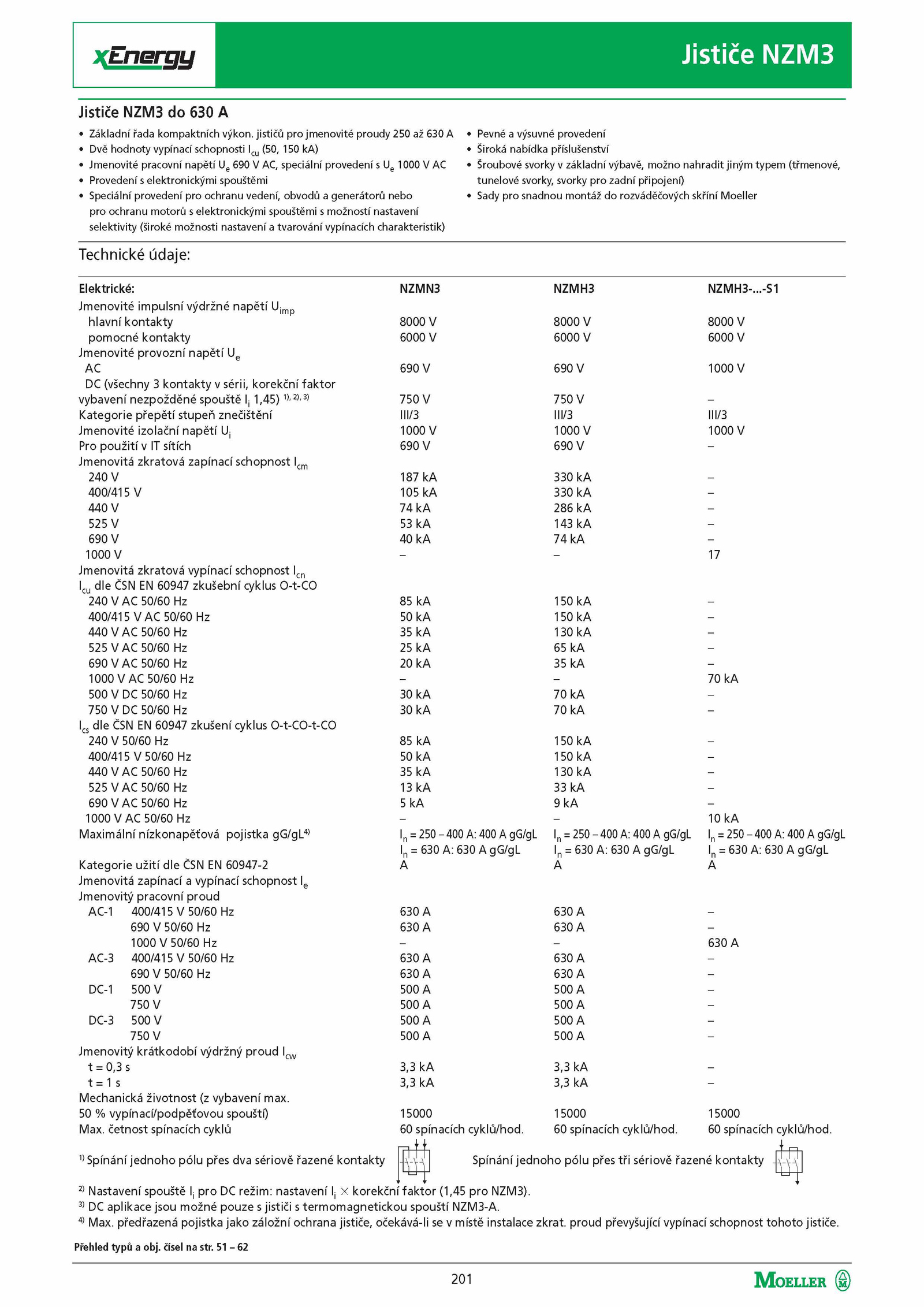

proud převyšující vypínací schopnost tohoto jističe. 15000 60 spínacích cyklů/hod. £ Spínání jednoho pólu přes tři sériově řazené kontakty 15000 60 spínacích cyklů/hod. jističů pro jmenovité proudy 250 630 A Dvě hodnoty vypínací schopnosti Icu (50, 150 kA) Jmenovité pracovní napětí Ue690 AC, speciální provedení 1000 AC Provedení elektronickými spouštěmi Speciální provedení pro ochranu vedení, obvodů generátorů nebo pro ochranu motorů elektronickými spouštěmi možností nastavení selektivity (široké možnosti nastavení tvarování vypínacích charakteristik) Pevné výsuvné provedení Široká nabídka příslušenství Šroubové svorky základní výbavě, možno nahradit jiným typem (třmenové, tunelové svorky, svorky pro zadní připojení) Sady pro snadnou montáž rozváděčových skříní Moeller Technické údaje: Elektrické: NZMN3 NZMH3 NZMH3 Jmenovité impulsní výdržné napětí Uimp hlavní kontakty 8000 8000 8000 V pomocné kontakty 6000 6000 6000 V Jmenovité provozní napětí Ue AC 690 690 1000 V DC (všechny kontakty sérii, korekční faktor vybavení nezpožděné spouště 1,45) 1X2),3) 750 750 - Kategorie přepětí stupeň znečištění III/3 III/3 III/3 Jmenovité izolační napětí 1000 1000 1000 V Pro použití sítích 690 690 - Jmenovitá zkratová zapínací schopnost Icm 240 187 330 - 400/415 105 330 - 440 286 - 525 143 - 690 - 1000 17 Jmenovitá zkratová vypínací schopnost Icn Icu dle ČSN 60947 zkušební cyklus O-t-CO 240 50/60 150 - 400/415 50/60 150 - 440 50/60 130 - 525 50/60 - 690 50/60 - 1000 50/60 kA 500 50/60 - 750 50/60 - Ics dle ČSN 60947 zkušení cyklus O-t-CO-t-CO 240 50/60 150 - 400/415 50/60 150 - 440 50/60 130 - 525 50/60 - 690 50/60 - 1000 50/60 kA Maximální nízkonapěťová pojistka gG/gL41 In=250 400 400 gG/gL In=250 400 400 gG/gL In=250 - In 630 630 gG/gL 630 630 gG/gL n 11 6 OJ O Kategorie užití dle ČSN 60947-2 A Jmenovitá zapínací vypínací schopnost Ie Jmenovitý pracovní proud AC-1 400/415 50/60 630 630 - 690 50/60 630 630 - 1000 50/60 630 A AC-3 400/415 50/60 630 630 - 690 50/60 630 630 - DC-1 500 500 500 - 750 500 500 - DC-3 500 500 500 - 750 500 500 - Jmenovitý krátkodobí výdržný proud Icw t 0,3 3,3 3,3 - t 3,3 3,3 - 630 630 gG/gL Mechanická životnost vybavení max. předřazená pojistka jako záložní ochrana jističe, očekává-li místě instalace zkrat.Jističe NZM3Energy Jističe NZM3 630 A Základní řada kompaktních výkon. 2) Nastavení spouště pro režim: nastavení korekční faktor (1,45 pro NZM3). Přehled typů obj. 62 201 oeller (m) . čísel str. 50 vypínací/podpěťovou spouští) Max. 4) Max. četnost spínacích cyklů 1)Spínání jednoho pólu přes dva sériově řazené kontakty 15000 60 spínacích cyklů/hod. 3) aplikace jsou možné pouze jističi termomagnetickou spouští NZM3-A
