MOELLER Výkonové jističe katalog 2009-10

| Kategorie: Katalog  | Tento dokument chci!

Výkonové jističe xtnerau Spolehlivé a bezpečné spínání, ovládání a rozvod elektrické energie. Katalog 2009-2010 Platnost od 1. 3. 2009 Výkonové jističe NZM Výkonové jističe LZM Vypínače N, PN, LN Výkonové jističe IZM Rozváděčové systémy Záskokové automaty Moeller ...

Vydal: EATON Elektrotechnika s.r.o. Autor: Moeller Elektrotechnika

Strana 184 z 343







Poznámky redaktora

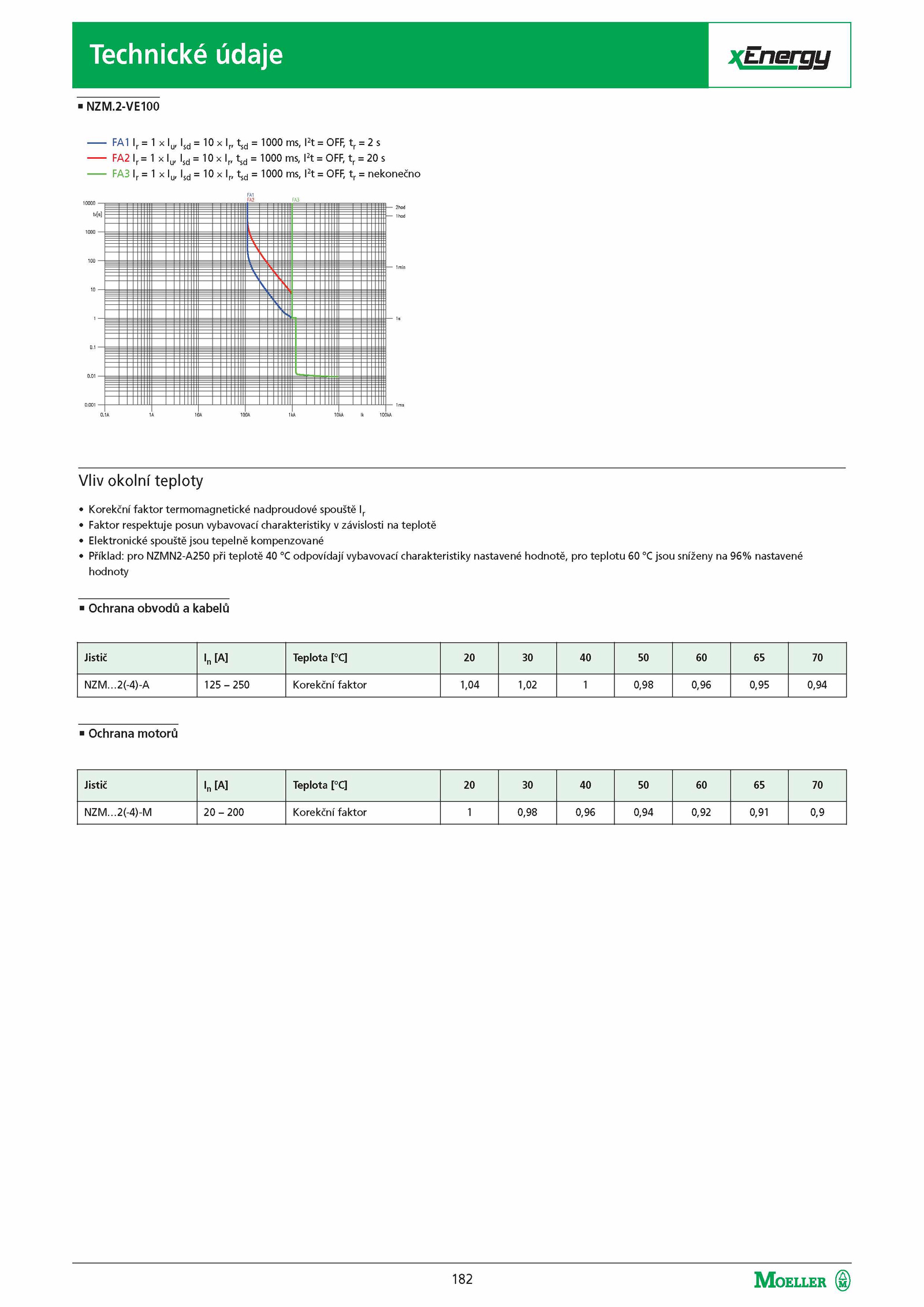

..nernu ■NZM.Technické údaje xt.1A 10A 100A IkA 10kA 100kA Vliv okolní teploty • Korekční faktor termomagnetické nadproudové spouště Ir • Faktor respektuje posun vybavovací charakteristiky závislosti teplotě • Elektronické spouště jsou tepelně kompenzované • Příklad: pro NZMN2-A250 při teplotě odpovídají vybavovací charakteristiky nastavené hodnotě, pro teplotu jsou sníženy 96% nastavené hodnoty ■Ochrana obvodů kabelů Jistič [A] Teplota [°C] 70 NZM.2-VE100 --- FA1 Iu, Isd= Ir, tsd= 1000 ms, I2t =OFF, tr=2 s --- FA2 Ir= Iu, Isd= Ir, tsd= 1000 ms, I2t =OFF, tr=20 s --- FA3 Iu, Isd= Ir, tsd 1000 ms, I2t =OFF, =nekonečno 0..2(-4)-M Korekční faktor 0,98 0,96 0,94 0,92 0,91 0,9 182 oeller (m) ..2(-4)-A 125 250 Korekční faktor 1,04 0,98 0,96 0,95 0,94 ■Ochrana motorů Jistič [A] Teplota [°C] 70 NZM
